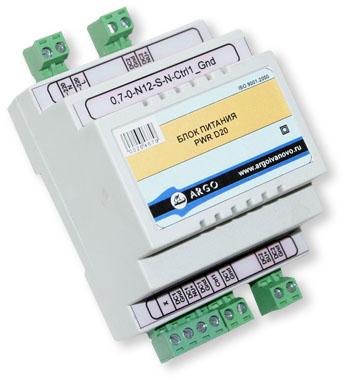

Блок питания PWR D20 (в дальнейшем БП или изделие) предназначен для питания постоянным током модулей радиоэлектронной аппаратуры. В зависимости от исполнения БП могут иметь до двух гальванически развязанных каналов питания, обеспечивающих стабилизированные и (или) не стабилизированные выходные напряжения по обоим каналам. Опционально возможно:
- коммутация цепей переменного тока напряжением 220В,
- коммутация выходных напряжений обоих каналов,
- коммутация внешних независимых цепей
Внимание! Перед эксплуатацией блока питания следует внимательно ознакомиться с инструкцией.
|  |
|
Основные технические характеристики
|
|
Режим работы
|
непрерывный
|
|
Выходные напряжения, В при исполнениях блока питания:
одноканальное исполнение, 8 Вт:
— стабилизированное
— нестабилизированное
одноканальное исполнение, 8 Вт:
— стабилизированное
— нестабилизированное
одноканальное исполнение, 14 Вт:
— стабилизированное
— нестабилизированное
двухканальное исполнение, 13 Вт:
канал 1:
— стабилизированное
— нестабилизированное
канал 2:
— стабилизированное
— нестабилизированное
|
5±0,25
12±2
12±0,25
20±4
5±0,25
12±2
5±0,25
12±2
5±0,25
9±1
|
|
Суммарный макс. ток нагрузки (стаб. + нестаб.), А:
— одноканальное исполнение, 8 Вт
— одноканальное исполнение, 14 Вт
— двухканальное исполнение, 13 Вт:
|
0.7
1,2
0,7+0,7=1,4 (канал 1+ канал 2)
|
|
Канал управления 1:
— напряжение переключения, В
— макс. комм. напряжение и ток реле, В; А
— макс. комм. напряжение и ток транзисторного ключа, В; А
|
5...12 пост.
125 перем. ; 1 или 30 пост.; 1
40 пост.; 0,1
|
|
Канал управления 2:
— напряжение переключения, В
— макс. комм. напряжение и ток
оптосимисторного ключа, В, А*
— макс комм. напряжение и ток транзисторного ключа, В; А
|
5...12 пост.
400 перем.; 0,3 или
400 перем.; 2
40 пост.; 0,1
|
|
Напряжение электропитания, В
|
220±15%
|
|
Потребляемая мощность, ВА (не более):
— одноканальное исполнение 8 Вт
— одноканальное исполнение 14 Вт
— двухканальное исполнение 13 Вт
|
12
20
18
|
|
Рабочий диапазон температур окр. воздуха, 0 С
|
от минус 40 до плюс 50
|
|
Относительная влажность окр. воздуха, %
|
не более 80 при 25°С
|
|
Устойчивость к внешним воздействиям
по ГОСТ Р 52931
|
L3, P1, C1 или C2 (в зав. от исполн.)
|
|
Способ крепления
|
на монт. планку (DIN-рейку) 35мм
|
|
Подключение внешних цепей
|
разъемы с клеммными соединителями
|
|
Масса (не более), г
|
0,6
|
|
Габаритные размер (ШхВхГ), мм
|
70×95×60
|
|
Степень защиты по ГОСТ 14254
|
IP20
|
|
Средняя наработка на отказ, час
|
100 000
|
|
Средний срок службы, лет
|
10
|
* в зав. от исполнения Обозначение аппаратной реализации представляет собой запись вида:
PWR D20 -H1-H2-Н3-H4-H5-H6-H7,где:
Порядковый номер идентификатора соответствует номеру позиции в таблице:
|
Идентификатор
|
Вариант идентификатора
|
Описание идентификатора
|
| Н1 | 0,7 | Мощность блока питания | 8 Вт |
| 1,2 | 14 Вт |
| 1,4 | 13 Вт |
| Н2 | S5 | Вых. стаб. напржение
канала 1
| 5 В |
| S12* | 12 В |
| 0 | Отсутствует |
| Н3 | N12 | Вых. нестаб. напржение
канала 1
| 12 В |
| N20* | 20 В |
| 0 | Отсутствует |
| Н4 | S | Вых. стаб. напржение канала 2 | 5 В |
| 0 | Отсутствует |
| Н5 | N | Вых. нестаб. напряжение канала 2 | 7 В |
| 0 | Отсутствует |
| Н6** | Ctrl_N | Канал
управления 1
| Реле коммутир. нестаб. напр., см. рис 2 (б) |
| Ctrl_Gnd | Транзисторый ключ, см. рис 2 (а) |
| Cmrl_N_K | Реле коммутир. нестаб. напр. и свободная группа переключ. контактов, см. рис 2 (в) |
|
Н7**
| Ctr2_Gnd | Канал управления 2 | Транзисторый ключ,
см. рис 3 (а)
|
| Ctr2_220_L | Оптосимисторый ключ 400 В, 0,3 А, см. рис. 3 (б) |
| Ctr2_220_H | Оптосимисторый ключ 400 В, 2 А, см. рис. 3 (б) |
* только для одноканального исполнения 8 Вт
** в наименовании может отсутствовать
|
|
