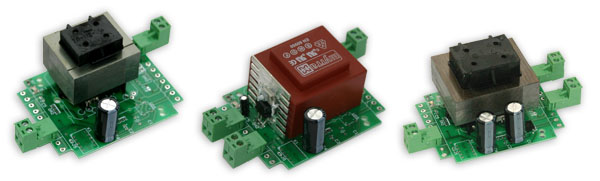

Оборудование АСКУЭ » InSide компоненты » Платы специального назначения » Модуль блока питания AD PWRTМодуль блока питания AD PWRT
- Назначение
- Тех. характеристики
- Кодировка заказа
- Документация и ПО
- Дополнительно
|
Блок AD PWRT предназначен для обеспечения электропитанием компонентов многоцелевого контроллера МУР 1001.2 TSM и интерфейсных линий.
|
|
|
|
Основные технические характеристики
|
|
Диапазон рабочих температур
|
-25 °С..+55°С для обычного исполнения
|
|
-40°С..+70°С для изделий с расширенным температурным диапазоном
|
|
Относительная влажность при 25°С
|
до 80 %
|
|
Напряжение питания
|
~220В ± 15%
|
|
Класс устойчивости к механическим воздействиям
|
L3 по ГОСТ 12997
|
|
Группа по давлению
|
Р1 по ГОСТ 12997
|
|
Степень защиты
|
IP0 по ГОСТ 14254
|
|
Класс устойчивости к воздействию окружающей среды
|
С1 для обычного исполнения;
С2 для устройств с расширенным температурным диапазоном.
|
|
Режим работы
|
непрерывный
|
|
Средний срок службы
|
10 лет
|
|
Габаритные размеры, мм
|
85 х 65 х 45
|
|
Потребляемая мощность
|
до 10 Вт для исполнения Н1=0,7
до 17 Вт для исполнения Н1=1,2
|
|
Технические характеристики цепей питания
|
|
№
|
Тип блока питания
|
Напряжение на выходе
|
Максимальный суммарный ток
|
|
1
|
Одноканальный, 14 Вт
|
Стабилизированное 5В
Нестабилизированное 12В
|
1,2A
|
|
2
|
Одноканальный, 8 Вт
|
Стабилизированное 5В
Нестабилизированное 12В
|
0.7 А
|
|
3
|
Двухканальный, 13 Вт
|
Канал 1
Стабилизированное 5В,
Нестабилизированное 12В
|
0.7 А
|
Канал 2
Стабилизированное 5В
Нестабилизированное 7В
|
0.7 А
|
Обозначение аппаратной реализации
AD PWRT H1-H2-Н3-H4-H5, где
AD PWRT – общее обозначение изделия;
H1 – мощность устройства;
H2 – параметры 1 канала питания;
Н3 – параметры 2 канала питания;
H4-H5 – параметры каналов управления.
Порядковый номер идентификатора соответствует номеру позиции в таблице.
|
|
Идентификатор
|
Описание идентификатора
|
Вариант идентификатора
|
Значение идентификатора
|
| Н1 |
Мощность МБП |
0,7 |
Мощность МБП – 8 W |
| 1,2 |
Мощность МБП – 14 W |
| H2 |
Нестабилизированное напряжение 1-го канала |
N12* | Реализовано напряжение 12V, клемма DC1 NU+ – клемма DC1 Gnd |
| N20 | Реализовано напряжение 20V, клемма DC1 NU+ – клемма DC1 Gnd |
| 0 | Отсутствует |
| H3 | Нестабилизированное питание по 2-го канала | N** |
Реализовано напряжение 12V, клемма DC2 NU+ – клемма DC2 Gnd |
| 0 | Отсутствует |
| H4*** |
Канал управления 1
Клеммы Х,
К1, К2, К3 |
Ctrl1_N | коммутируемое нестабилизированное напряжение, клемма Х – клемма DC1 Gnd |
| Ctrl1_Gnd | коммутируемый сигнал Gnd, клемма Х – клемма DC1 NU+ |
| Ctrl1_N_K | Коммутируемое нестабилизированноенапряжение, клемма X– клемма DC1 Gnd и свободная переключаемая группа контактов реле на клеммах К1, К2, К3 (K2 – переключающий, К2, К3 – нормально замкнуты) |
| H5*** |
Канал управления 2
Клеммы Y, Z |
Ctrl2_Gnd |
Коммутируемый сигнал Gnd, клемма Y – клемма DC1 NU+ для одноканального блока питания и коммутируемый сигнал Gnd, клемма Y – клемма DC2 NU+ для двухканального блока питания |
| Ctrl2_220_L | Коммутируемое напряжение 220В частотой 50Гц с током нагрузки до 330мА, гальванически развязанного от основной схемы блока управления,
клемма Z – клемма ~220V N |
| Ctrl2_220_H | Коммутируемое напряжение 220В частотой 50Гц с током нагрузки до 2А, клемма Z – клемма ~220V N |
|
|
