В представленных населенных пунктах смонтированы и успешно функционируют проекты АСУНО.

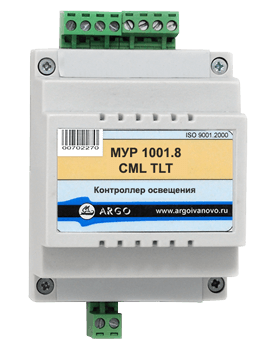

В основе АСУНО лежит контроллер МУР1001.8 CML TLT, обладающий следующим функционалом:

• каналы связи: на выбор GSM, NB-IoT, Ethernet, и др. (LoRa, RF, PLC) через внешние модули;
• количество независимых каналов управления (графиков включения/отключения) — 2;
• тип управляющего ключа — оптосимистор (250В, 1.5А);
• количество дискретных входов/выходов — до 10;
• контроль работы силовых реле в ПО верхнего уровня.

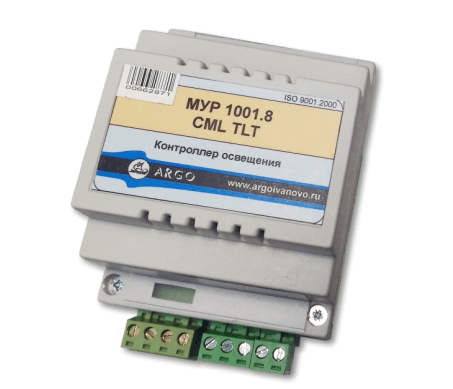

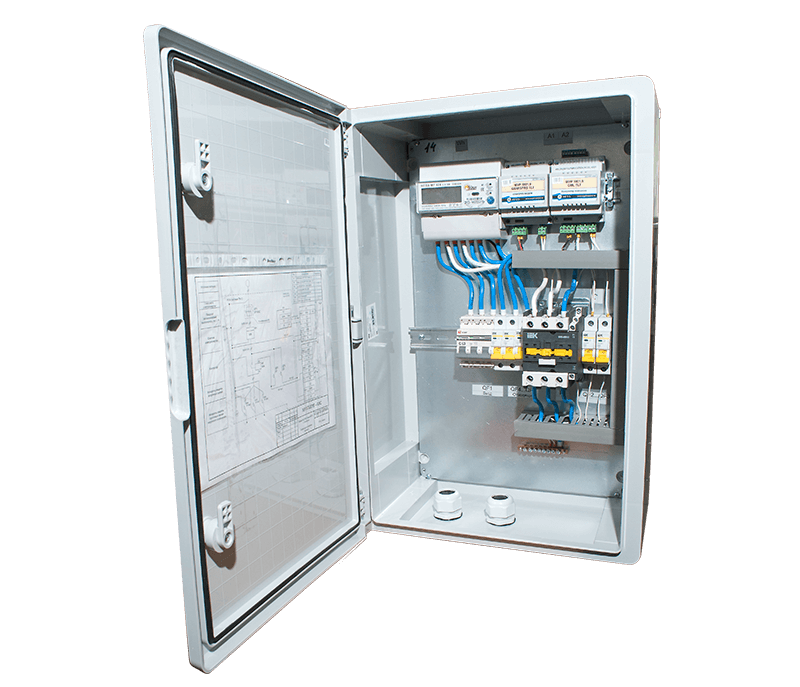

Самая популярная из модификаций – АСУНО Lite – построена на базе контроллера освещения МУР 1001.8 CML TLT с GSM-модемом.

Функционал позволяет не только управлять наружным освещением, но и опрашивать счетчик электроэнергии. Таким образом выполняются задачи как АСУНО, так и АСКУЭ.

Годовое расписание включения/выключения записано в каждом контроллере МУР 1001.8 CML и выполняется автоматически независимо от связи с центральным сервером.

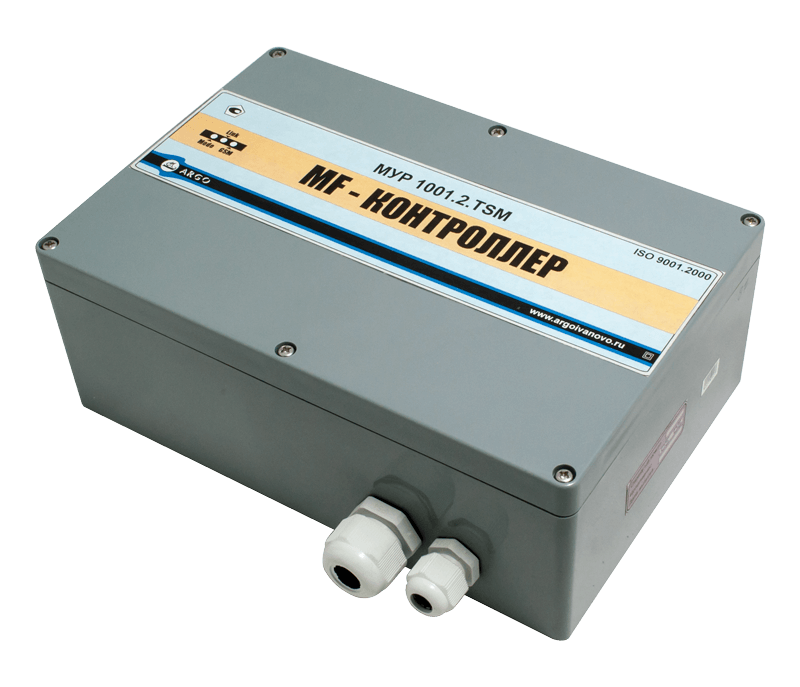

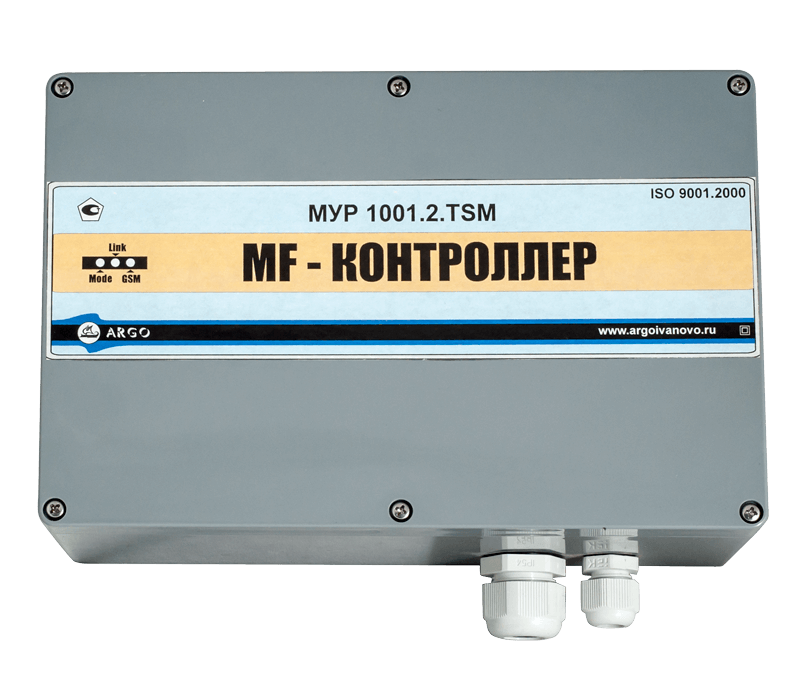

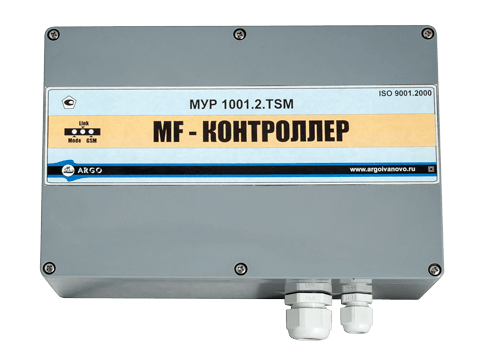

Система строится на основе регистратора МУР 1001.2 RCS/TSM, который позволяет реализовать максимальный функционал для АСУНО. Регистратор позволяет настраивать решающие правила с целью оперативного управления и контроля.

Функционал АСУНО может наращиваться/изменяться с применением всех предлагаемых технологий НТЦ «Арго»:

• каналы связи по выбору Заказчика (GSM, NB-IoT, Ethernet, PLC);
• количество независимых каналов управления (графиков включения\отключения) — до 16;
• контролируется работа силовых реле на уровне регистратора;
• количество дискретных входов — до 32;
• ведение баз данных на уровне регистратора — счетчики, входы/выходы, база событий, периодическая база, база по изменениям.
• возможность организации обмена данными с верхним уровнем (компьютером или сервером) как по инициативе устройства (рассылка), так и по инициативе верхнего уровня;
• имеется возможность инсталлировать устройство охранной (пожарной) сигнализации;
• регистратор позволяет проводить анализ событий и настраивать решающие правила для оперативного управления и контроля – то есть выполнять те операции, которые в системах других модификаций можно выполнить только с помощью компьютера.

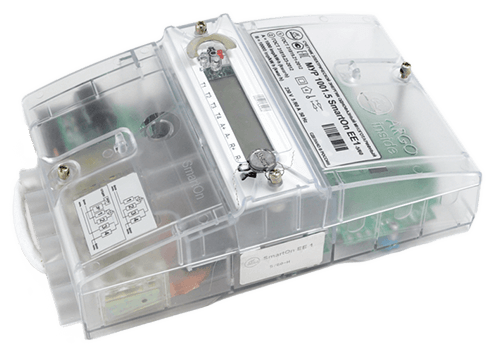

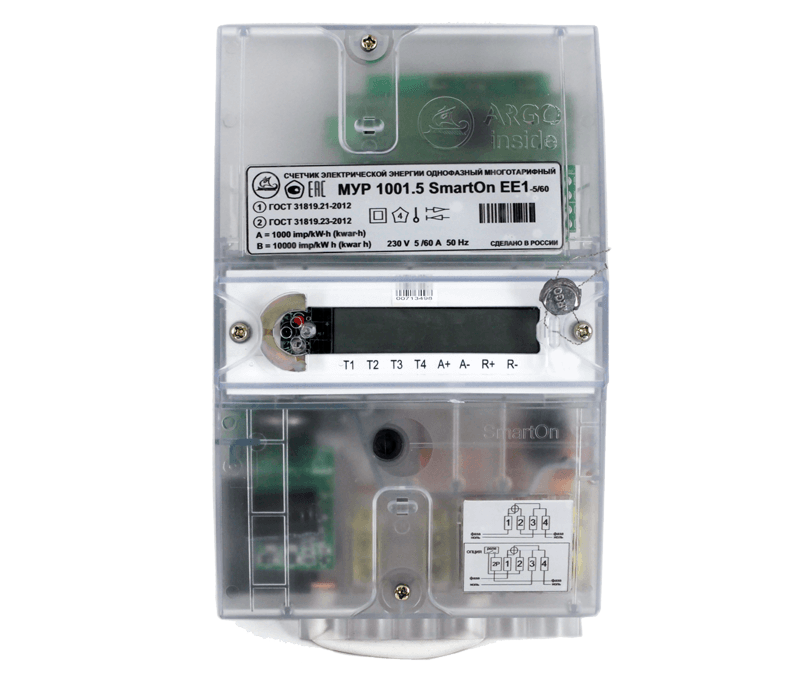

Решение, интегрированное в однофазный многотарифный счетчик электрической энергии МУР 1001.5 SmartOn EE 1 — для однофазных пунктов включения.

Основные технические характеристики:

• управление внешней нагрузкой автономно по годовому расписанию с точностью до 1 минуты / дистанционно с компьютера диспетчера;
• интерфейсы — оптопорт и опционально до двух независимых каналов в любой конфигурации: RS-485, RS-232, RF, GSM/GPRS, PLC, WiFi, Bluetooth, Ethernet, LoRa;
• сохраняет работоспособность при напряжении до 380 В;
• ведение баз данных на уровне прибора — cобственный журнал профилей, событий;
• поддержка вариантов протоколов: проприетарный BIN2, Modbus RTU, DLMS/СПОДЭС;

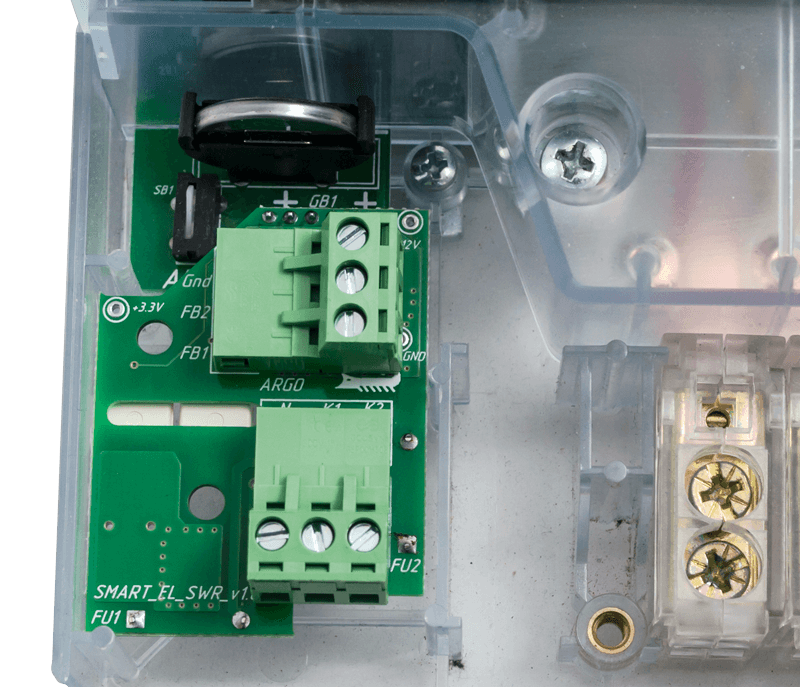

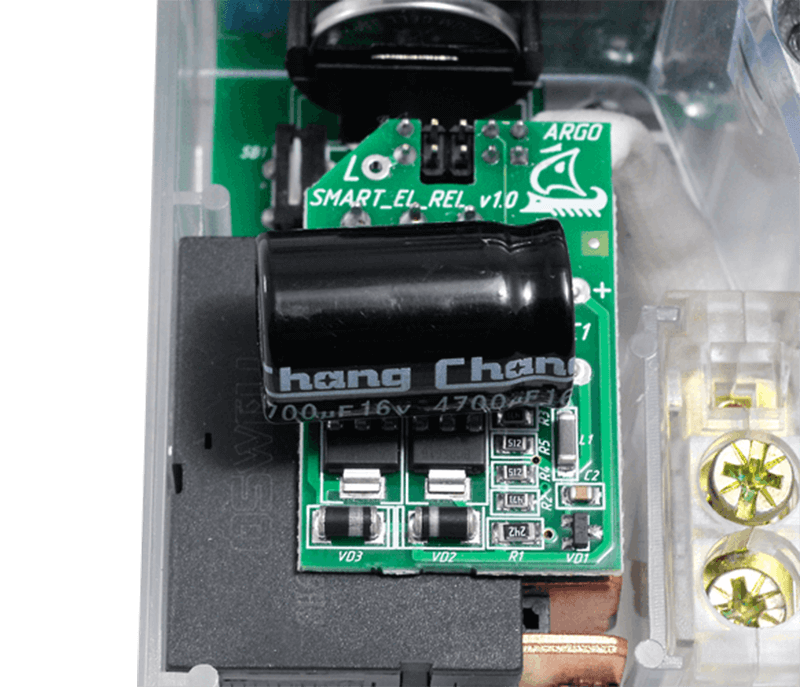

• управление нагрузкой осуществляется бистабильным реле управления нагрузкой (230В,100А) или модулем управления нагрузкой с 2-мя силовыми ключами (до 1,5А).

Применение данного решения для небольших проектов позволит значительно сэкономить, так как для работы системы не требуются дорогостоящие базовые станции, обеспечивающие связь контроллеров с серверами верхнего уровня.

Основные технические характеристики:

• поддержка механизма единого времени в системе;
• механизм ретрансляции предусматривает элементы адаптации;
• наличие годового графика диммирования в каждом контроллере светильника — залог «неубиваемости» системы;
• наличие ручного режима, по которому можно установить для всех или группы светильников заданный уровень диммирования;
• Контроль технического состояния каждого светильника;
• Максимальное число ретрансляций: 200.

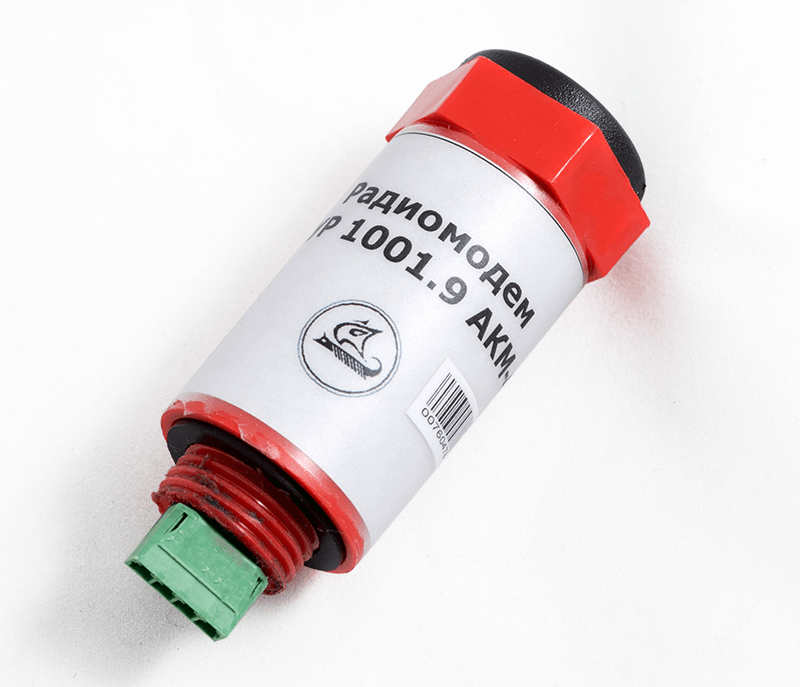

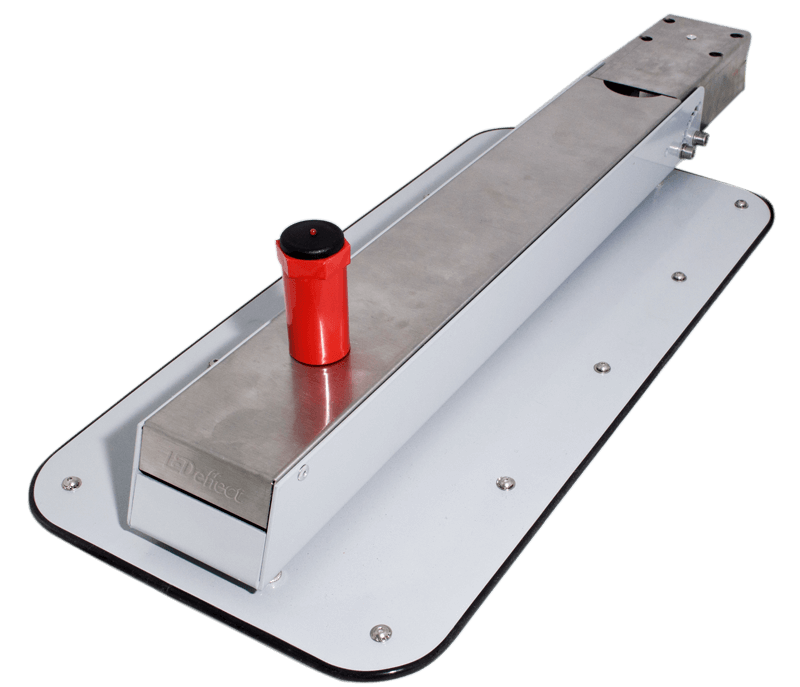

Конструктивно контроллер светильника выполнен в выносном герметичном корпусе размером 65x32x32 с присоединением к корпусу светильника при помощи хвостовика с резьбой 1\2″ и 4-пиновым разъемом. Конструкция предусматривает легкий монтаж\демонтаж на объекте.

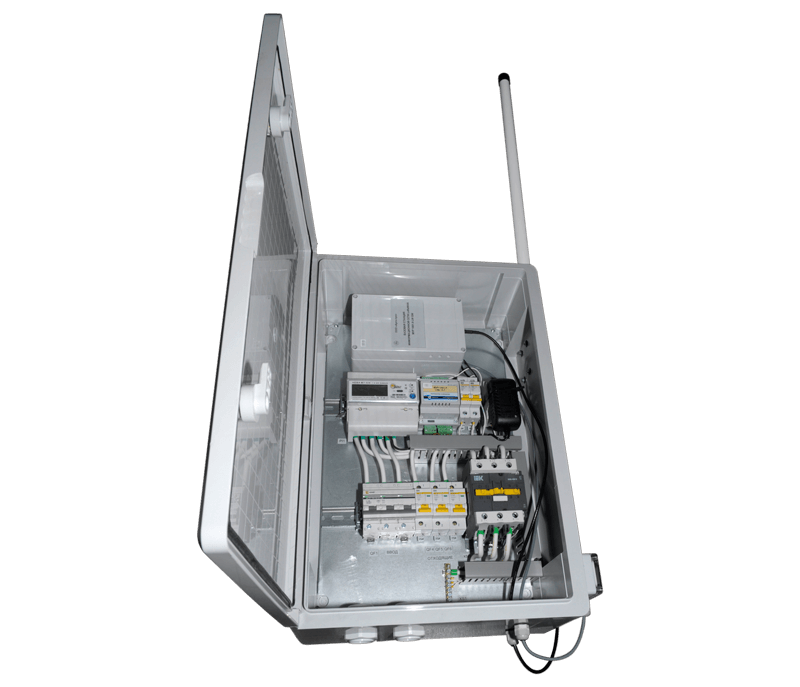

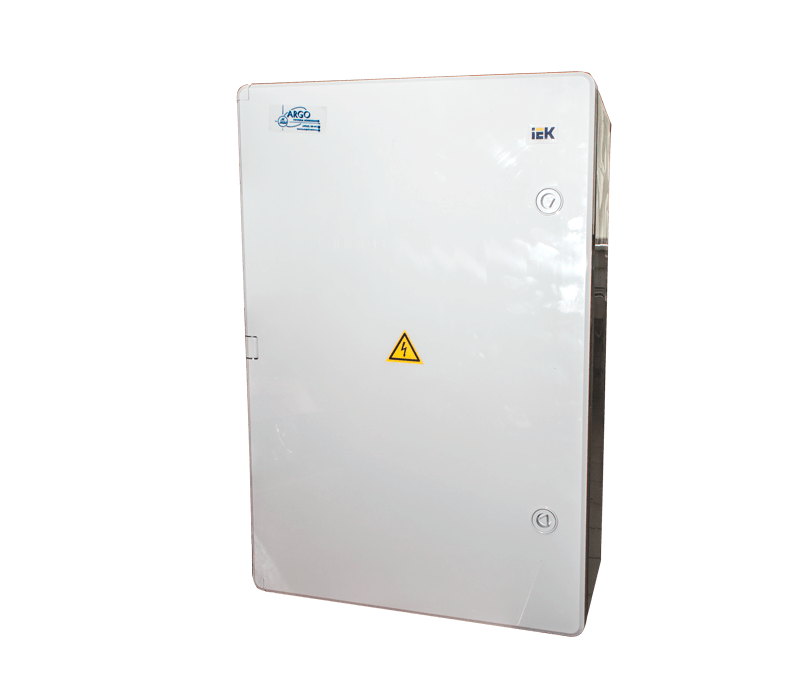

В архитекруру системы входит контроллер подачи напряжения на линии, монтируемый в шкаф АСУНО и контроллеры, встраиваемые в светильник.

Контроллер подачи напряжения на линии может быть выполнен в разных форм – факторах. В DIN- реечном исполнении, герметичном боксе и встроенном в счетчик электрической энергии МУР 1001.5 SmartOn EE1

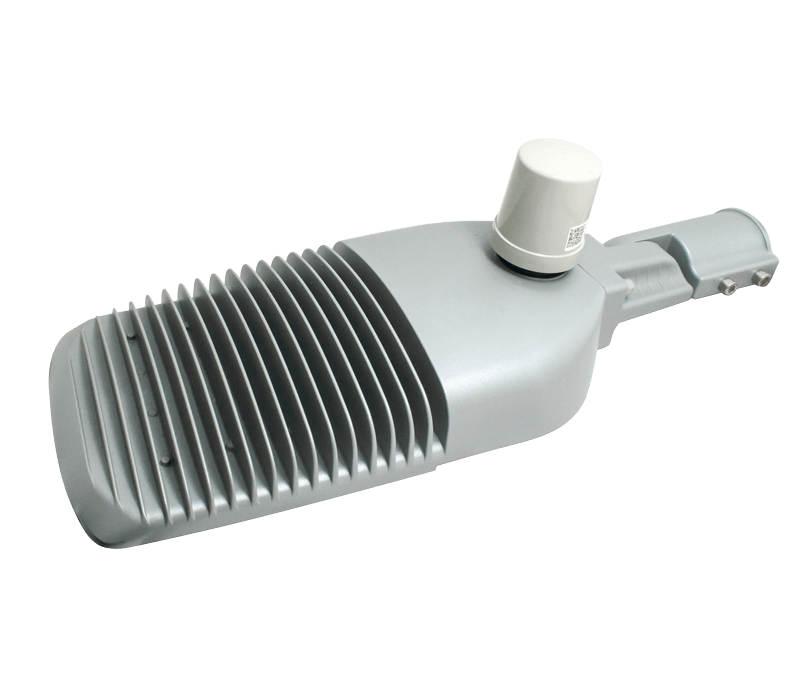

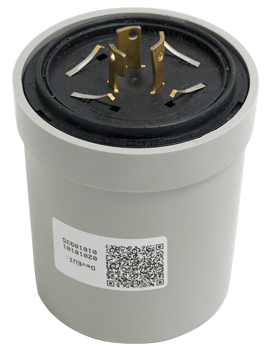

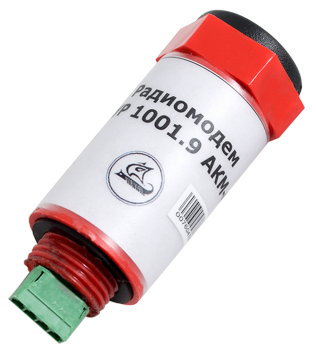

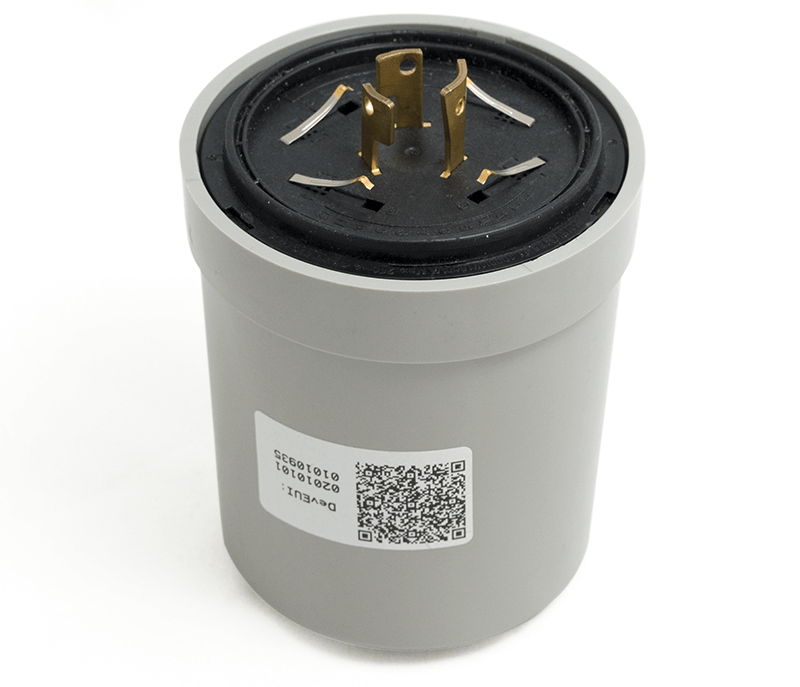

Контроллер, МУР 1001.9 LoRa встраиваемый в светильник конструктивно может быть выполнен по евростандарту NEMA-7 и в российском форм-факторе АКМ-4. Основные функции встроенного в светильник контроллера следующие:

• работа в стандарте LoRaWAN;
• поддержка механизма единого времени в системе;
• наличие годового графика диммирования в каждом контроллере светильника – залог «неубиваемости» системы;
• наличие ручного режима, по которому можно установить для всех или группы светильников заданный уровень диммирования;
• контроль технического состояния каждого светильника.
• обновление прошивки по воздуху;
• обновление настроек работы по воздуху;
• обновление расписания диммирования по воздуху;
• максимальное количество событий диммирования: 12.

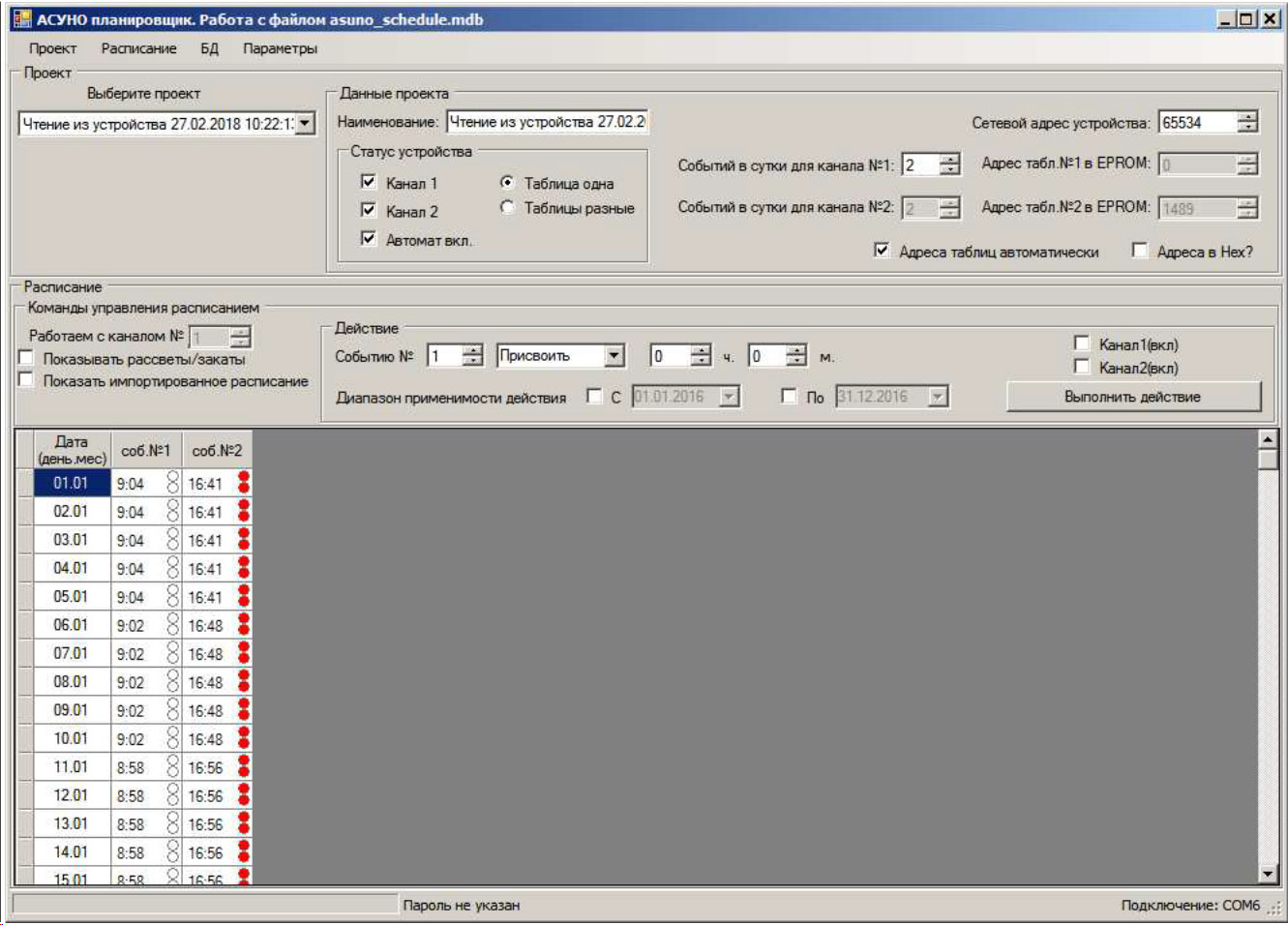

Планировщик расписания

В системе АСУНО используется годовое расписание: события включения/выключения линий (для контроллера подачи напряжения на линии освещения) и события диммирования (для контроллера светильника в решениях с диммированием). Создание и изменение расписания производится в Планировщике расписания (ASUNO Scheduler).

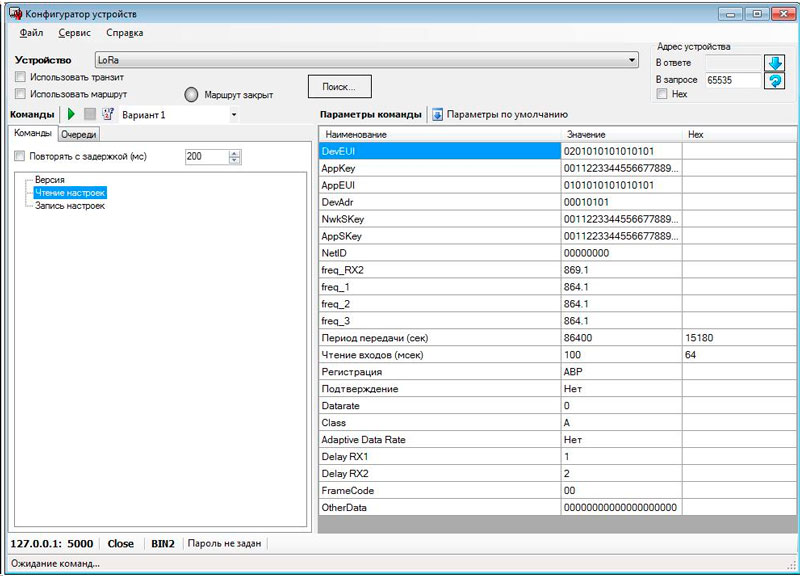

Конфигурирование и прошивка

Изменение настроек контроллера может производиться с помощью конфигуратора устройств (DevicesConfig)

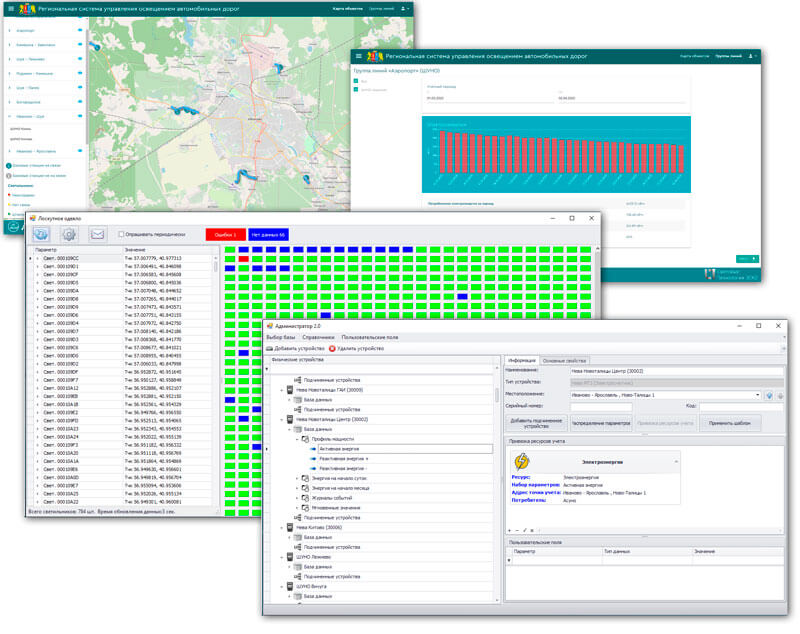

Мониторинг и управление

Мониторинг состояния линий и светильников производится с помощью модулей "Администратор", "Мнемосхема", "Лоскутное одеяло", web-интерфейс.
