Тарификация

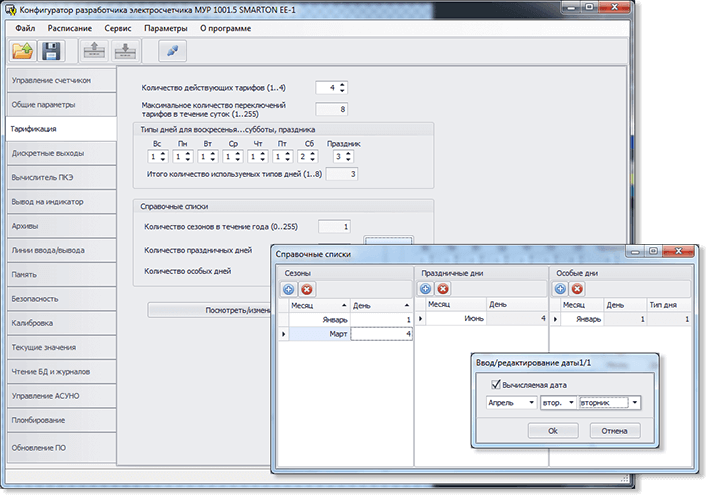

В счетчике предусмотрено 4 тарифных регистра для каждого вида энергии (активной потребленной, активной отпущенной, реактивной потребленной, реактивной отпущенной). Переключение регистров производится по времени суток. В календарном году может быть задано до 255 сезонов, отличающихся временем переключения тарифных регистров.

В каждом сезоне задается до 8 типов дней с различным временем переключения тарифных регистров, что позволяет предусмотреть отдельные расписания переключения тарифов для каждого дня недели с понедельника по воскресенье и отдельно для праздничных дней.

Праздничные дни задаются списком (до 255 дат) с заданием фиксированных и вычисляемых по дню недели (например, второе воскресенье мая, последнее воскресенье августа и т.д.) дат. Предусмотрен список до 255 дней с особой тарификацией, включающий фиксированные и вычисляемые даты.

Переходы на летнее/зимнее время в электросчетчике могут быть отключены или включены. Даты переходов на сезонное время могут быть фиксированными или вычисляемыми по дню недели. Также задается час перехода на сезонное время. Механизм переходов на сезонное время корректно работает и для северного и для южного полушария Земли.

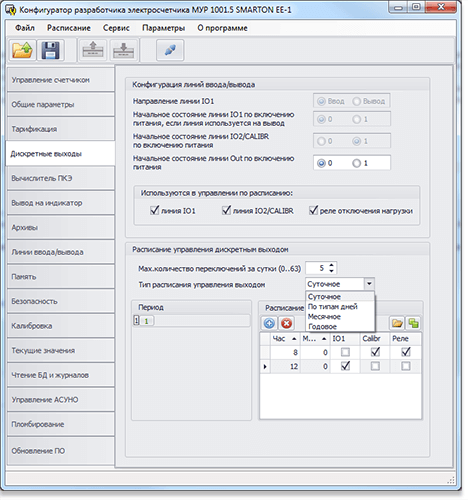

Управление нагрузкой по расписанию

В счетчике предусмотрено изменение состояния реле управления нагрузкой и двумя дискретными выходами по заданному расписанию. В системе управления по расписанию могут использоваться как все линии управления, так и часть из них.

Расписание может быть суточное, недельное, месячное или годовое.

Подсистема управления по расписанию может работать в двух режимах: автоматическом (управление по заданному расписанию без участия оператора) и режиме дистанционного управления (управление подсистемой производится интерфейсными командами от компьютера диспетчера по телефонным, Ethernet-, GSM/GPRS-каналам).

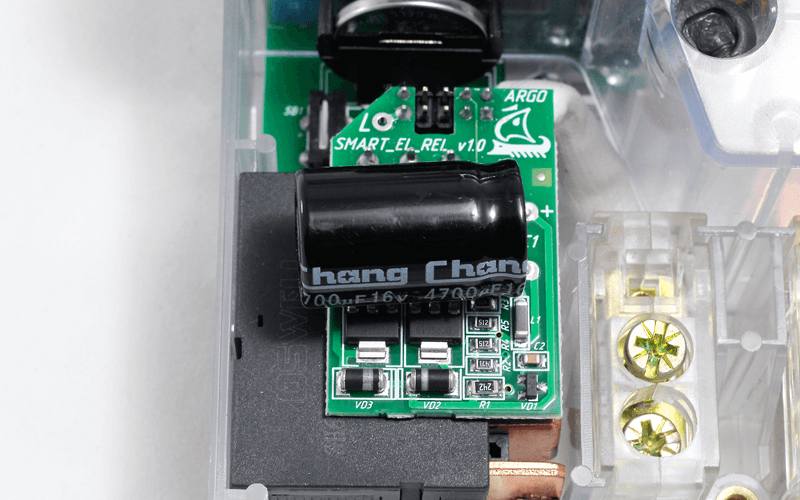

Реле управления нагрузкой

Реле управления нагрузкой также может использоваться для отключения нагрузки при возникновении следующих событий:

• прием интерфейсной команды на отключение;
• превышение заданного лимита мощности;
• превышение заданного лимита энергии;
• выход напряжения за границы заданных предельно допустимых значений;
• выход частоты за границы заданных предельно допустимых значений;
• превышение разности токов фазного и нулевого проводов заданного предельного значения.

Набор событий, влияющих на состояние реле отключения нагрузки, задается при настройке счетчика. В счетчике предусмотрено 2 варианта задания лимита энергии: месячный и бессрочный.

Интерфейс счетчика

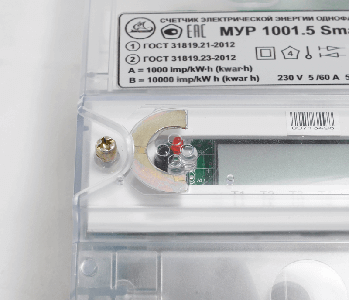

В счетчике реализованы 3 последовательных канала ввода/вывода UART1.. UART3. Сигна-лы каналов UART1 и UART3 выведены на интерфейсный разъем счетчика, к UART2 подключен оптопорт.

Счетчик поддерживает 3 интерфейсных протокола: проприетарный BIN2, Modbus RTU и СПОДЭС(DLMS/COSEM). Протокол BIN2 наиболее функционален и включает команды чтения и изменения настроек счетчика, команды чтения текущих и архивных данных. Тип протокола, скорость и формат, устанавливаемые для каждого UART при включении счетчика, задаются в настройках.

Модули связи

Для связи с системами управления и учёта счетчик может комплектоваться раздичными модулями:

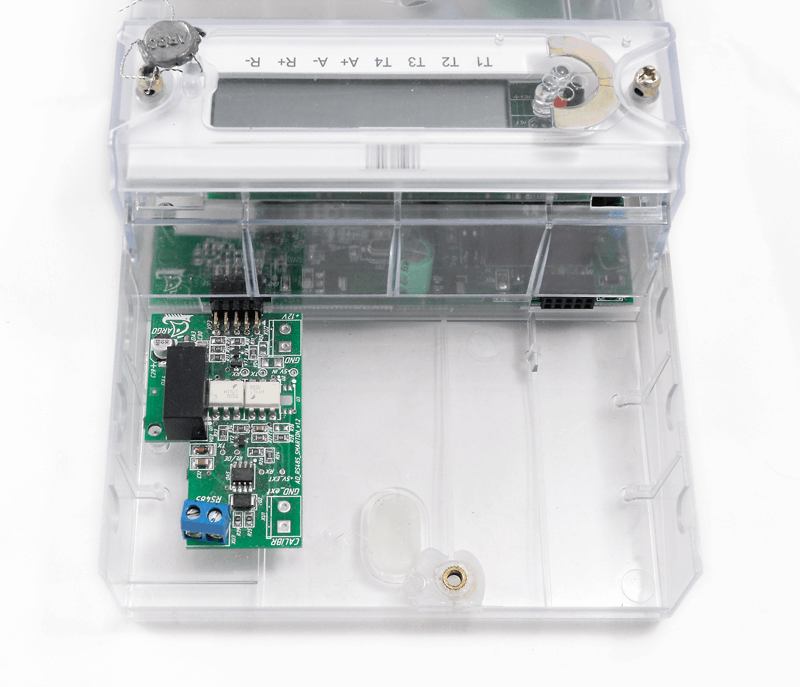

• модуль RS485-интерфейса, позволяющий обеспечить передачу данных на расстояние до 1200 м;

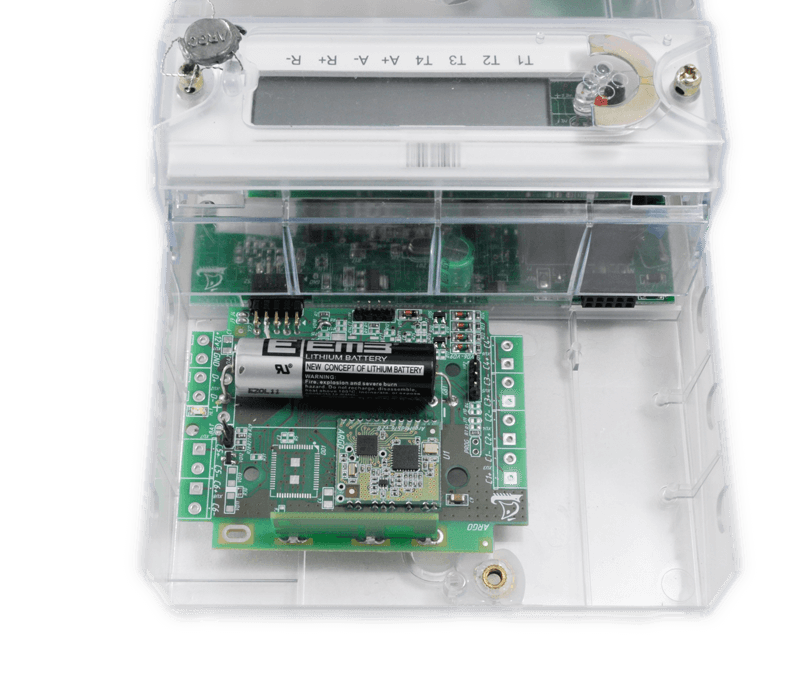

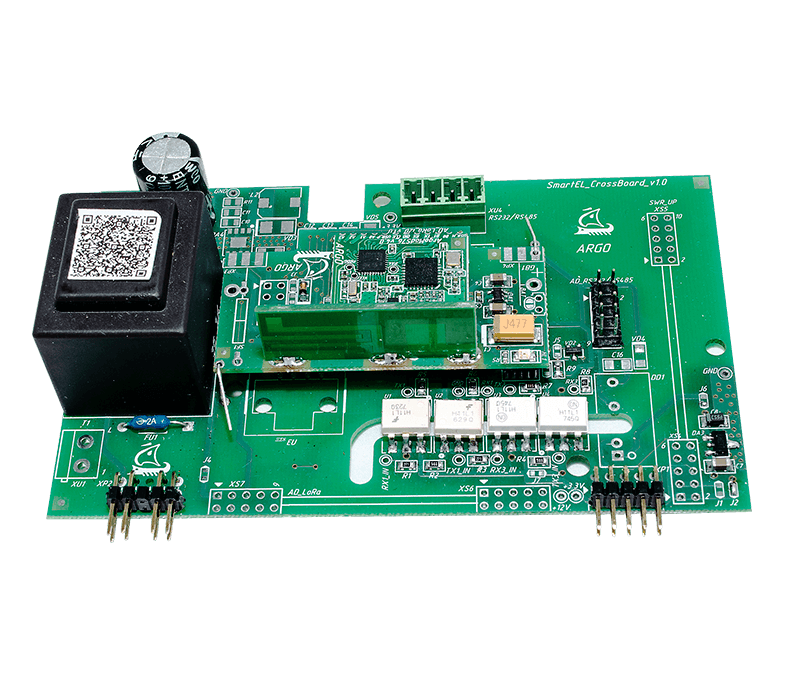

• LoRa-модем, работая в сети LoRaWan одеспечивает связь на расстояние до 5 км;

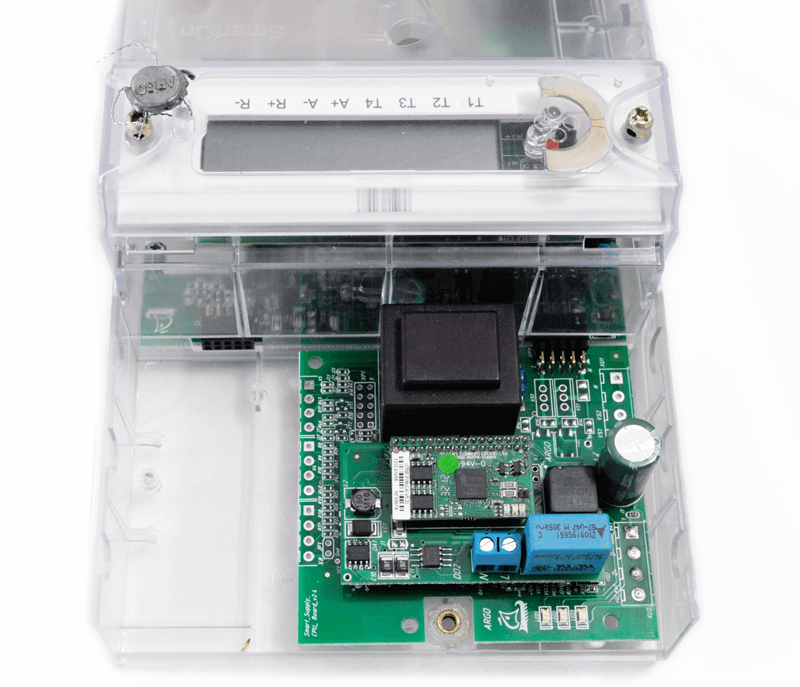

• PLC-модем, позволяющий передавать данные по силовым сетям электропитания;

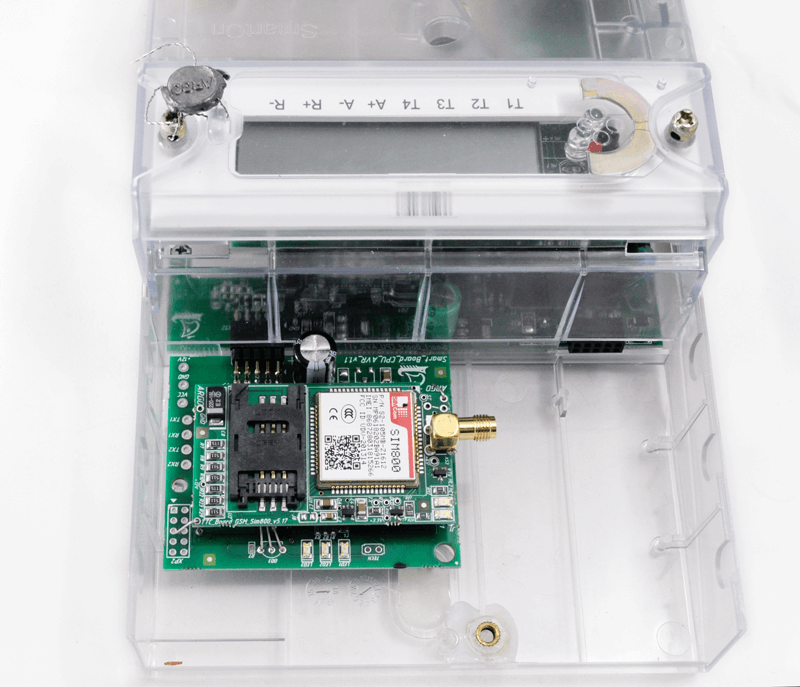

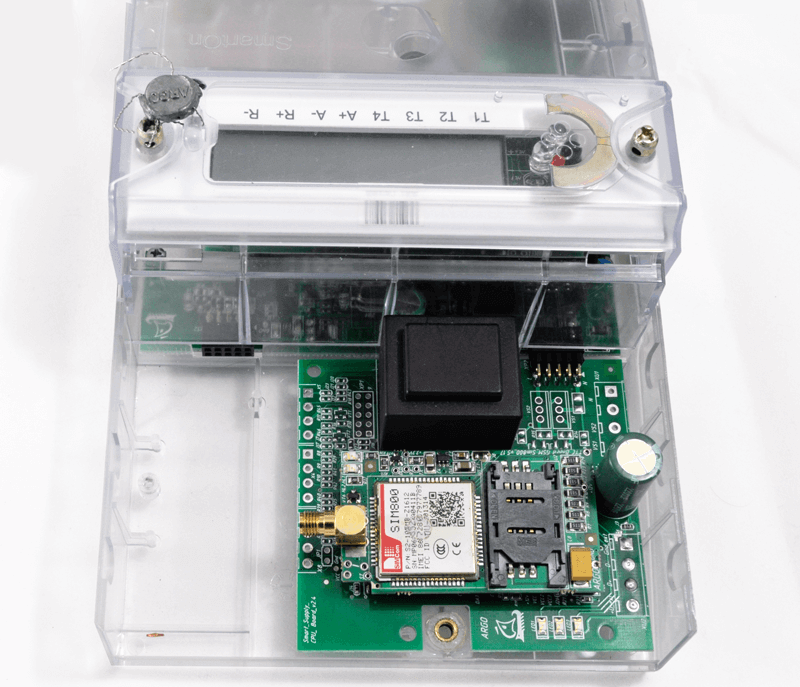

• GSM/GPRS-модем, обеспечивающий беспроводную передачу данных с использованием сотовых сетей.

Также в счетчик дополнительно могут быть добавлены модули для связи по интерфейсам: Bluetooth, WiFi, RS-232, токовая петля, USB.

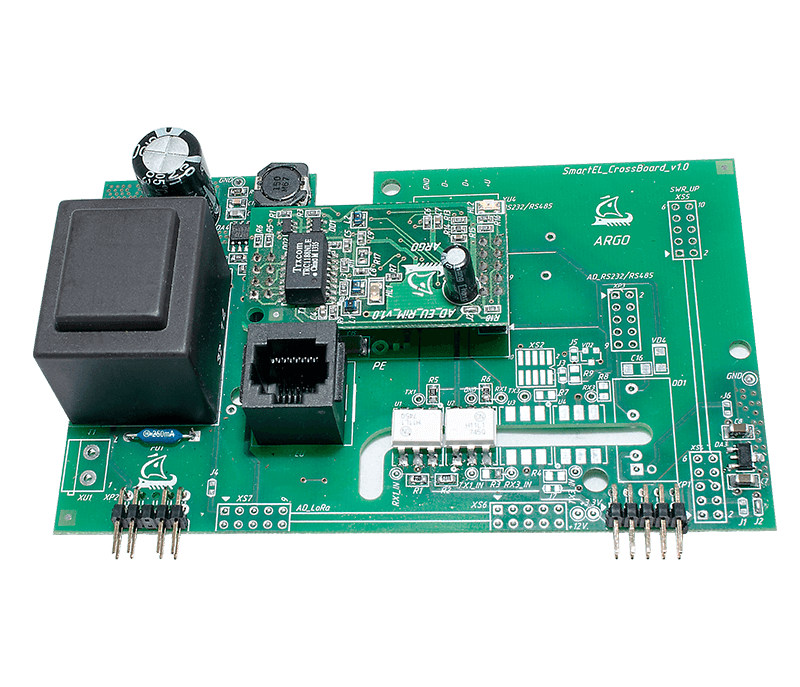

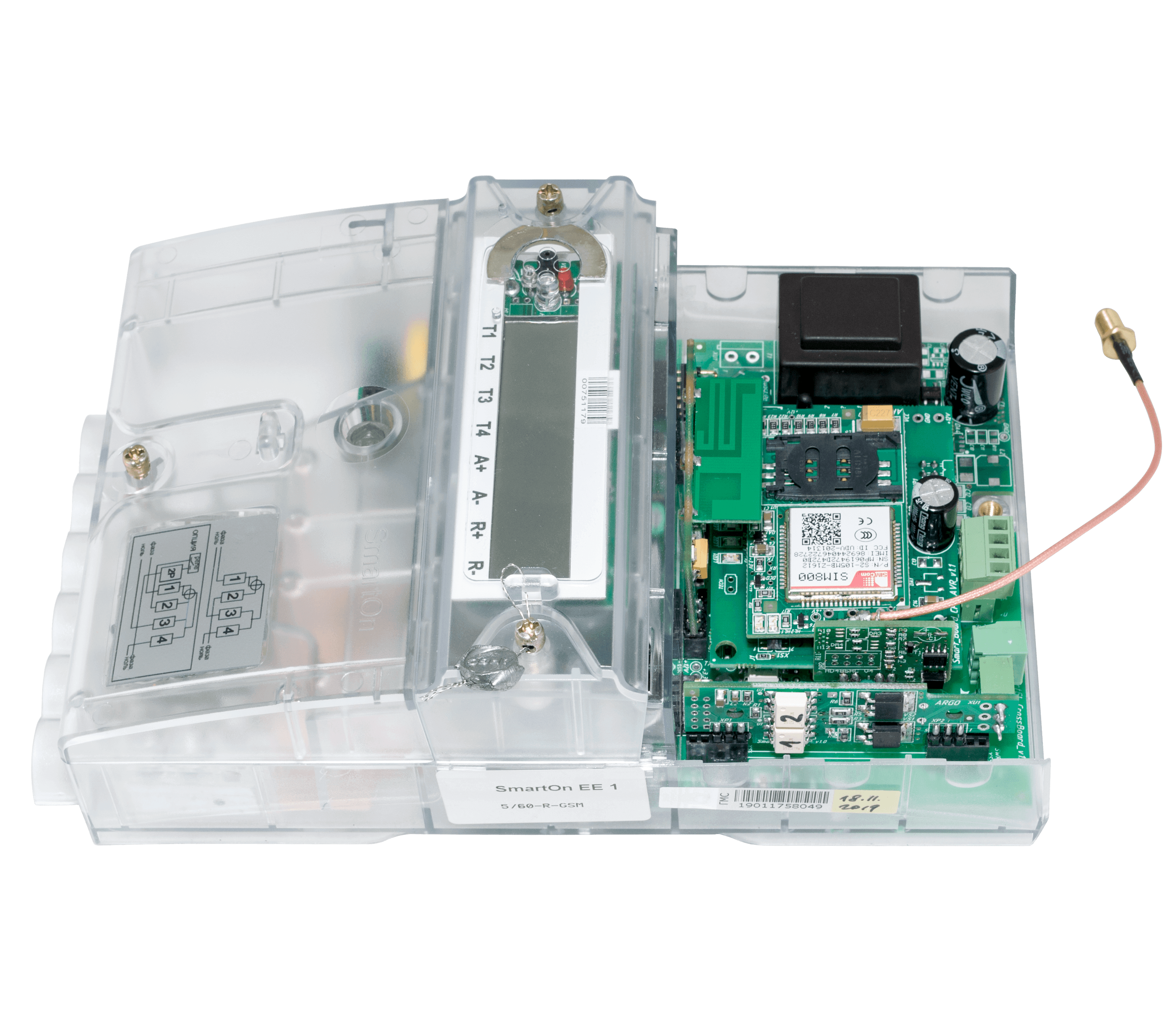

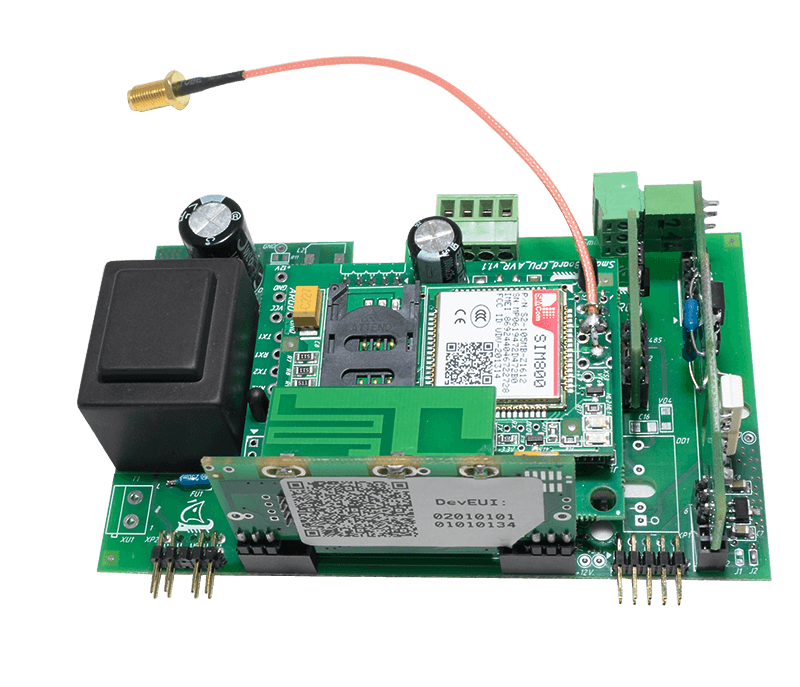

fiber_new CrossBoard-платформа для SmartOn EE1

CrossBoard - новая универсальная платформа, благодаря которому можно организовать одновременную работу разных каналов связи. Установленный на плате автономный источник питания позволяет включить различные модули связи в режиме роутера.
