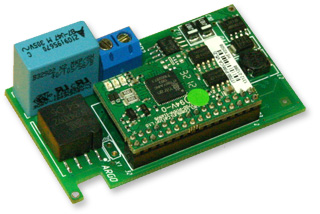

Блок AD PLC предназначен для обеспечения передачи данных по силовым сетям электропитания 0,4 кВ между устройствами пользователя, поддерживающими интерфейсы RS-485 или RS-232, и микропроцессорными устройствами регистрации МУР 1001.2 RC8, МУР 1001.2 TSM. В качестве устройств пользователя могут выступать счетчики электроэнергии, газа, тепла, и т. п.
Основное применение блока - в составе транспортно-логического терминала МУР 1001.9 TLT или многоцелевого контроллера МУР 1001.2 TSM. Интеграция блока производится в разъем интерфейса i20.
Основные технические характеристики
Напряжение питания, В
7,5…13,5
Максимальный потребляемый ток, мА
300
Тип интерфейса для обмена данными с устройствами
SPI
Скорость передачи данных, Бод
600, 1200, 2400, 4800
Минимальное входное напряжение, мВ
0,5
Тип модуляции выходного сигнала
FSK
Несущая частота, кГц
60; 66; 72; 76; 82,05; 86; 110; 132,5
Коэффициент модуляции
0,5 или 1
Контроль потока данных
CSMA/CA, подтверждение доставки, автоматические повторы передачи
Способы обнаружения и исправления ошибок
CRC16
Вид связи
полудуплекс
Срок хранения параметров настройки в энергонезависимой памяти, лет
10
Габаритные размеры, мм
48 х 26 х 30
Обозначение аппаратной реализации
AD PLC
Варианты кодировки заказа для данного устройства отсутствуют.
