Терминал адаптеров МУР 1001.9 TAD

Назначение и область применения терминала адаптеров Терминал адаптеров МУР 1001.9 TAD предназначен для решения задач АСУ ТП, в частности, задач ввода - вывода дискретных сигналов, ввода аналоговых сигналов. МУР 1001.9 TAD целесообразно использовать при решении следующих задач: сбор данных от различных датчиков с разными видами представления данных (аналоговые сигналы, различные типы протоколов данных); формирование сигналов управления исполнительными механизмами. Предусматривается работа как в автономном режиме, так и в slave – режиме (как внешнее интеллектуальное устройство ввода – вывода); информационный обмен с верхним уровнем системы в режиме поллинга - периодического опроса контроллером или компьютером по последовательному интерфейсу см интерфейсы i10 (RS 485, СAN, CL, Bluetooth, USB и др.). Программно-технические решения, реализованные в терминале адаптеров, позволяют использовать его для решения широкого круга задач АСУ ТП, как элемент простых одноуровневых систем, регуляторов и устройств автоматики различного назначения, так и сложных многоуровневых систем с распределенной структурой. Имеются типовые реализации терминала: в составе АСКУЭ; в составе системы «Умный дом»; для решения задач по диспетчеризации. Терминал адаптеров входит в состав ПТК "АРГО:Энергоресурсы" и работает с регистраторами типа МУР 1001.2 RC8, контроллерами типа МУР 1001.2 TSM, датчиками температуры, давления, приборами с токовыми и потенциальными выходами. Дополнительную информацию можно посмотреть в описании платформы TAD.
Функциональные возможности терминала Функциональные возможности определяются прошивкой процессора на базовой (или материнской) плате и набором, входящих в состав терминала, модулей. Конструктивно модули представляют собой платы определенного форм-фактора, которые устанавливаются в соответствующие гнезда. Состав модулей определяется при заказе терминала с учетом класса решаемых задач и типов используемых каналов связи. Модули можно разделить по конструктивному исполнению (интерфейсному разъему) и по функциональному назначению. По интерфейсному разъему модули выпускаются исполнений i10, iМП. По функциональному назначению модули можно разделить на следующие группы: каналообразующие блоки: радиомодемы, PLC модемы, GSM/GPRS модемы; интерфейсные модули: RS485, RS232, СL, Bluetooth, USB; модули специального назначения.

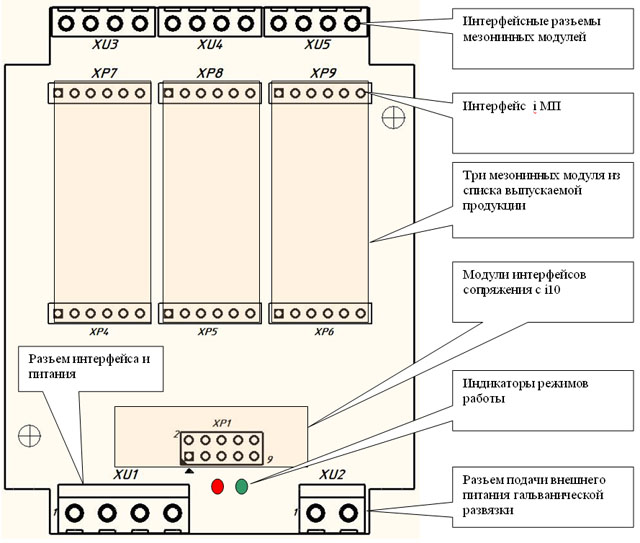

Конструктивные особенности Конструкция терминала выполнена по модульной технологии. Такая конструкция имеет следующие потребительские преимущества: возможность обеспечения требуемой функциональности терминала минимальными для решения конкретной задачи средствами; простота ремонта и обслуживания терминала; удобство перенастройки, расширения функциональных характеристик; простота ремонта и обслуживания терминала; низкие затраты по обслуживанию аппаратуры за счет невысоких требований к обслуживающему персоналу. На рисунках ниже приведено схематичное расположение блоков и модулей на базовой плате. При поставках оборудования для решения типовых задач, состав оборудования терминала выбирается в соответствии с типовыми спецификациями.

Кодировка заказа

Обозначение терминала адаптеров при заказе:
