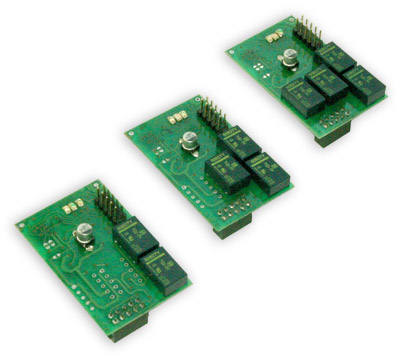

Модуль коммутатора NK 32T

Назначение и область применения Модуль коммутатора NK 32T  применяется в составе многофункционального контроллера МУР 1001.2 TSM  для подключения сегментов сетей интеллектуальных устройств к общей линии RS-485/CAN с различными протоколами и скоростями обмена. Применение коммутатора позволяет повысить надежность системы в целом за счет сегментирования отдельных участков ее сети. Наиболее часто применяется в бытовом секторе. Надежность сети повышается за счет использования контроллеров сети, сегментирующих сеть на отдельные участки, как при объединении отдельных узлов учета по интерфейсу, так и внутри узла учета. Повреждение отдельных участков при этом  не приводит к неисправности сети в целом. Допускается интеграция до трех модулей коммутатора в TSM. Таким образом, можно организовать до шести лучей RS485. В случае необходимости организации большего количества лучей, следует дополнительно использовать коммутатор МУР 1001.9 NK32, устанавливаемый на стандартный DIN-рельс.

Основные технические характеристики
Диапазон рабочих температур	-25 °С..+55°С
Относительная влажность при 25°С	до 80 %
Класс устойчивости к механическим воздействиям	L3 по ГОСТ 12997
Группа по давлению	Р1 по ГОСТ 12997
Степень защиты	IP0 по ГОСТ 14254
Класс устойчивости к воздействию окружающей среды	С1
Режим работы	непрерывный
Средний срок службы	10 лет
Габаритные размеры (ГхШхВ), мм	54 х 34 х 16
Потребляемая мощность, Вт	0,8
Напряжение питания, В	12
Число коммутируемых каналов	2
Тип интерфейса для обмена данными с устройствами	RS-485/CAN
Терминальная скорость обмена с изделием, бит/с	9600
Максимальная скорость передачи данных бит/с	115200
Протокол обмена	МУР ASCII

Обозначение аппаратной реализации представляет собой запись вида:

Модуль коммутатора NK 32T H1, где:

модуль коммутатора NK 32T - общее обозначение изделия;
H1 – тип схемы коммутации интерфейса RS485.

Идентификатор	Описание идентификатора	Вариант идентификатора	Значение идентификатора
H1	Тип схемы коммутации интерфейса RS485	2	2-х релейная схема (коммутируются 2 интерфейсных канала, коммутация питающих напряжений не предусмотрена).
		3	3-х релейная схема (коммутируются 2 интерфейсных канала, питающие напряжение коммутируется одновременно на 2 канала).
		4	4-х релейная схема (коммутируются 2 интерфейсных канала и 2 канала питающих напряжений).

Инструкция по эксплуатации

pdf 300 К

скачать >>>

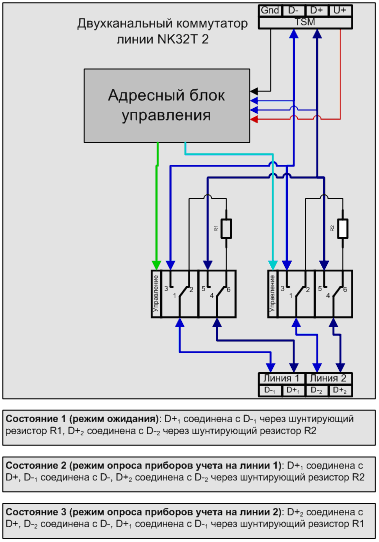

Блок схема NK32T 2

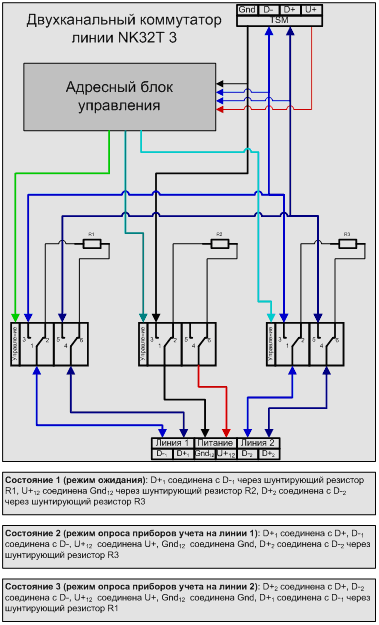

Блок схема NK32T 3

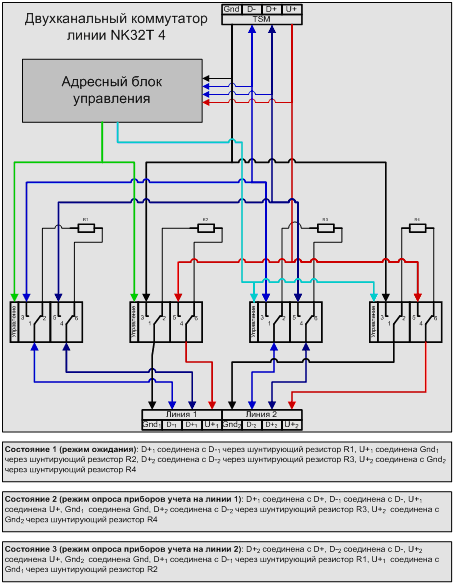

Блок схема NK32T 4
