Модуль дискретного ввода DI-4

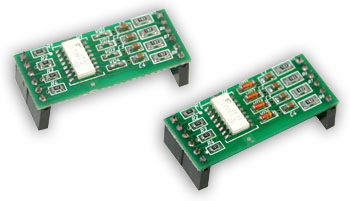

Назначение и область применения Мезонинные модули DI-4 предназначены для построения систем сбора данных от низкоуровневых датчиков. Модули обеспечивают ввод дискретных сигналов с внешних датчиков. Основное применение - в составе многофункционального контроллера МУР 1001.2 TSM для решения задач АСУ ТП и диспетчеризации.

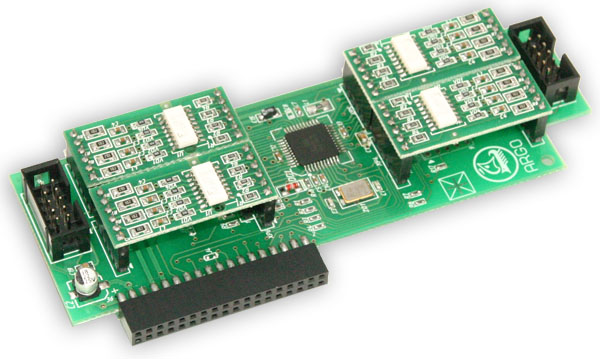

Имеется возможность установки до четырех модулей DI4 в многофункциональную плату сопроцессора MPT по интерфейсу iММ. Все разъемы имеют ключи и необходимо производить коммутацию в строгом соответствии с прилагаемыми инструкциями.

Основные технические характеристики
Количество дискретных входов	4 входа с общим плюсом и коммутацией на общий провод источника питания входных цепей;
Питание входных цепей	от внешнего источника постоянного тока с напряжением +12 В ± 25% и выходным током не менее 100 мА
Ток во входной цепи при замкнутом датчике	10 мА (Uпит = 12 В);
Тип датчика подключаемого к дискретному входу	контактный или бесконтактный с сопротивлением в замкнутом состоянии не более 500 Ом, в разомкнутом – не менее 15 КОм;
Гальваническая изоляция входных цепей	транзисторный оптрон
Напряжение изоляции не менее	2500 В
Наработка на отказ	300 000 ч
Рабочий диапазон температур	от -30°С до + 60°С
Относительная влажность окружающего воздуха	не более 95% при 35°С
Масса	не более 0,05 кг

* По отдельной заявке возможно производство модификаций с интеграцией на одной плате возможностей и ввода, и вывода дискретных сигналов

Обозначение аппаратной реализации

DI-4

Варианты кодировки заказа для данного устройства отсутствуют.
