Преобразователь ЧИС МУР 1001.5 ADN

Преобразователь ЧИС МУР 1001.5 ADN – LW

Назначение
Тех. характеристики
Кодировка заказа
Документация и ПО

Адаптер предназначен для использования в составе информационно - измерительных комплексов МУР 1001 в качестве устройства передачи данных от расходомеров с импульсным выходом по радиоканалу.

Адаптер подсчитывает количество импульсов, поступающих от расходомера.

Адаптер передает данные по радиоканалу в сети LoraWAN.

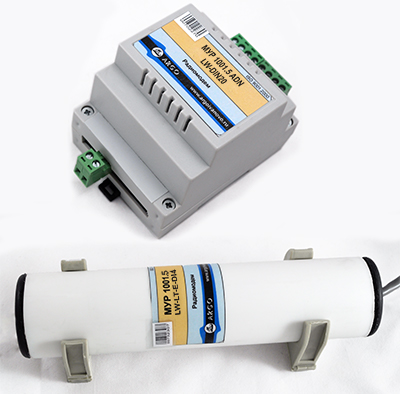

Данный адаптер может быть исполнен в разных форм-факторах: в корпусе на DIN-рейку и в тубе.

Возможно исполнение в внутренней и внешней антенной.

При при передаче данных 2 раза в сутки батарея модема может служить до 10 лет.

Подробнее...

Основные технические характеристики
Частотный план	RU868, EU868, KZ865
Модуляция	LoRa, FSK
Режимы работы	LoRaWAN
Мощность передатчика	25мВт
Чувствительность	-138 дБм
Тип антенны	Встроенная, Внешняя(опционально)
Дальность связи, до (км. город/открытая местность)	5 / 15
Тип активации	OTAA, ABP
Класс устройства	A
Периодичность передачи	Настраивается от 10 сек
Питание встроенное	Батарея 2,5 А/ч

Обозначение аппаратной реализации

Полное наименование преобразователя:

МУР 1001.5 ADN – H1 - H2 - H3 -H4,

где H1..H4— идентификаторы исполнения, см. таблицу ниже

Идентификатор	Назначение	Варианты идентификатора	Описание идентификатора
H1	Варианты протокола связи	LW, LI, L	LW - LoRaWan L - LoRa LI - LoRaIWan
H2	Форм-фактор	LT, LB, DIN20	LT - исполнение в тубе, LB - без корпуса, DIN20 - в корпусе DIN20
H3	Исполнение антенны	IA, EA, EA2	IA - внутренняя антенна, EA - внешняя антенна/провод, EA2 - внешняя антенна/разъем
H4	Число входов	DI2, DI4, DI6	Число соответствует количеству входов

Паспорт МУР 1001.5 ADN – LW (101Кб) скачать
