Назначение и область применения адаптера ADV2
Адаптеры серии ADV2 представляют собой преобразователи интерфейсов USB, RS-485, CAN, RS-232, Bluetooth в различных комбинациях. Основное назначение - осуществление связи между различными устройствами такими, как персональный компьютер, разнообразные приборы учета энергоресурсов с цифровым интерфейсом, устройства сбора и регистрации данных. Набор плат адаптеров и, соответственно, типы интерфейсов постоянно расширяются.
|
|
|
Основные технические характеристики

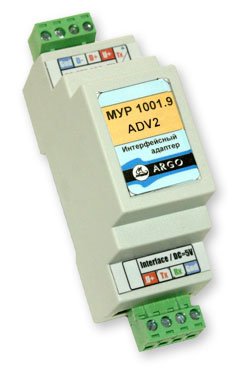

Адаптер представляет собой функционально и конструктивно законченное устройство, выполненное в ударопрочном корпусе для крепления на DIN –рейку.

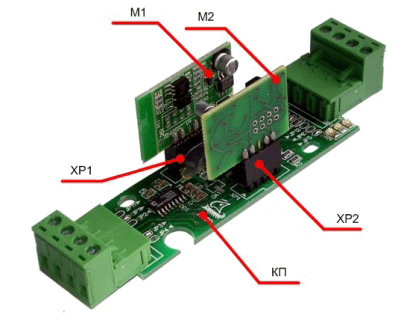

В корпусе адаптера размещена кросс-плата КП с двумя интерфейсными разъемами XP1, XP2 , на которые устанавливаются интерфейсные модули M1 и М2. Комбинация данных модулей определяет тип адаптера ADV2.
Функциональные характеристики адаптера определяются характеристиками интегрированных в адаптер интерфейсных модулей.
В качестве М1 и М2 в адаптерах серии ADV2 используются следующие интерфейсные модули:
 |  |  |
| AD-232 | AD-485/CAN G, GT, GTH, GTI | AD-USB |
 |  | |
| AD-CL | AD-Bt | |
|
|
Общие технические характеристики
|
Режим работы
|
непрерывный
|
|
Напряжение электропитания , В
|
пост. 5±0,5
|
|
Габаритные размер (ШхВхГ), мм
|
35×95×60
|
|
Подключение внешних цепей
|
разъемы с клеммными соединителями
|
|
Степень защиты
|
IP20
|
|
Способ крепления
|
на монт. планку (DIN-рейку) 35мм
|
|
Устойчивость к внешним воздействиям
по ГОСТ Р 52931
|
L3, P1, C1 или C2 (в зав. от исполн.)
|
|
Масса (не более), г
|
100
|
|
Относительная влажность окр. воздуха, %
|
не более 80 при 25°С
|
|
Коэффициент готовности
|
0,95
|
|
Время восстановления ,час*
|
1
|
|
Средний срок службы, лет
|
10
|
* При замене из ЗИП
Технические характеристики интерфейса связи RS232
|
Скорость передачи данных , бод
|
от 300 до 115200
|
|
Расстояние передачи
|
До 15 м
|
|
Максимальный потребляемый ток, мА
|
10
|
|
Рабочий диапазон температур окр. воздуха, ºС
|
от минус 20 до плюс 45
|
Технические характеристики интерфейса связи RS485
|
Скорость передачи данных , бод
|
от 300 до 115200
|
|
Расстояние передачи, м
|
1200
|
|
Максимальный потребляемый ток, мА
|
250
|
|
Напряжение электропитания цепей изолированного интерфейса связи, В
|
пост. 5±0,5
|
|
Выходное напряжение и максимальный выходной ток встроенного источника электропитания изолированного интерфейса связи, В, мА
|
5±0,5 , 100
|
|
Рабочий диапазон температур окр. воздуха, ºС
|
от минус 35 до плюс 45
|
Технические характеристики интерфейса связи «Токовая петля»
|
Стандарт
|
ИРПС 20 мА
|
|
Скорость передачи данных , бод
|
19200
|
|
Расстояние передачи, м
|
1800
|
|
Максимальное количество последовательно
подключаемых устройств
|
4
|
|
Максимальный потребляемый ток, мА
|
55
|
|
Рабочий диапазон температур окр. воздуха, ºС
|
от минус 40 до плюс 45
|
Технические характеристики интерфейса связи «Bluetooth»
|
Стандарт
|
Bluetooth 2.0 EDR, Class 2
|
|
Скорость передачи данных , бод
|
460800
|
|
Расстояние передачи, м
|
До 10
|
|
Максимальный потребляемый ток, мА
|
100
|
|
Рабочий диапазон температур окр. воздуха, ºС
|
от минус 40 до плюс 60
|
Технические характеристики интерфейса связи USB
|
Стандарт
|
USB 1.1 / USB2.0
|
|
Скорость передачи, Мбод
|
10
|
|
Расстояние передачи, м
|
20
|
|
Максимальный потребляемый ток, мА
|
250
|
|
Рабочий диапазон температур окр. воздуха, ºС
|
от минус 40 до плюс 45
|
|
|
Обозначение аппаратной реализации
МУР 1001.9 ADV2 H1 – H2
МУР 1001.9 ADV2 – тип адаптера
H1…H2 – идентификаторы исполнения
|
|
Идентификатор
|
Варианты идентификатора
|
Описание идентификатора
|
|
Н1
|
232TTL
|
Тип интерфейса
связи 1
|
RS232 c уровнями ТТЛ
|
|
232
|
RS232
|
|
USB
|
USB
|
|
485
|
RS485 неизолированный. Электропитание цепей интерфейса связи — от источника питания адаптера
|
|
Н2
|
232
|
Тип интерфейса
связи 2
|
RS232
|
|
485
|
RS485 неизолированный. Электропитание цепей интерфейса связи — от источника питания адаптера
|
|
485G
|
RS485 изолированный. Электропитание цепей интерфейса связи — от внешнего источника
|
|
485GT
|
RS485 изолированный. Электропитание цепей интерфейса связи — от
встроенного изол. источника.
|
|
СAN
|
СAN
|
|
BT
|
Bluetooth
|
|
CL
|
Токовая петля
|
|
Пример обозначения адаптера МУР 1001.9 ADV2 232 — 485GT
Данный адаптер преобразует сигналы интерфейса RS-232 в сигналы изолированного интерфейса RS-485 и имеет встроенный источник электропитания цепей интерфейса связи RS485
|
| Руководство по эксплуатации адаптера МУР 1001.9 ADV2 | pdf 770Кб | скачать >>> |
| Паспорт МУР 1001.9 ADV2 | pdf 96Кб | скачать >>> |
| Драйвер USB-to-RS485 (FTDI 2.12 x86/x64) | zip 1M | скачать >>> |
|
|
