Мезонинные модули c iМП

    Многофункциональные платы сопроцессоров MPT конструктивно выполнены с возможностью установки до четырёх  мезонинных модулей (ММ) по интерфейсу iМП.

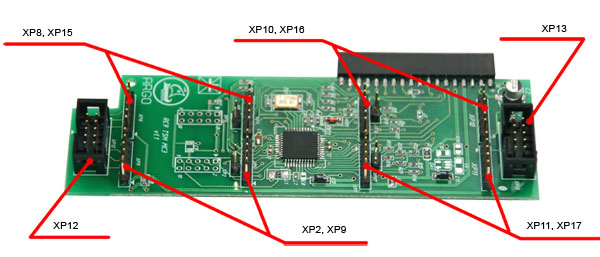

    На приведенном ниже рисунке:

• разъемы ХР12 и ХР13 служат для подключения шлейфов, соединяющих коммутационную панель с разъемными винтовыми клеммниками с мезонинными модулями.
• парные разъемы ХР8 и ХР15; ХР2 и ХР9: ХР10 и ХР16; ХР11 и ХР17 служат для установки мезонинных модулей.

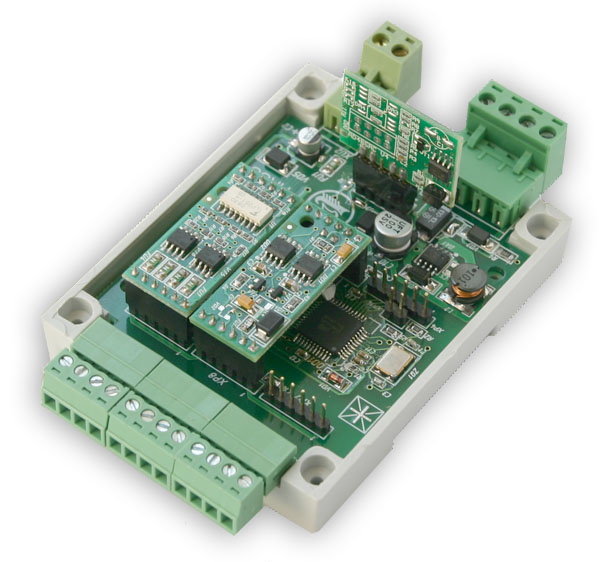

Терминал адаптеров TAD имеет возможность установки до трех мезонинных модулей.

 Все разъемы имеют ключи и необходимо производить коммутацию в строгом соответствии с прилагаемыми инструкциями.
