Регулирование теплопотребления. Квантовый погодозависимый теплорегулятор.


Условия применения.

Квантовый погодозависимый теплорегулятор (далее теплорегулятор) предназначен для оптимизации теплопотребления в многоквартирных домах, общественных и промышленных зданиях. Наибольшая эффективность достигается в

1. Экономическая целесообразность.

Непременным условием применения теплорегулятора является наличие перетопов. Очень часто перетопы возникают при колебаниях температуры окружающего воздуха от морозов до небольших минусовых отметок. Это связано с особенностями центрального теплоснабжения. Естественно, что чем больше будут перетопы, тем большую экономию принесёт установка теплорегулятора. Для промышленных и общественных зданий экономический эффект может быть увеличен за счет снижения температуры в помещениях в нерабочее время.

2. Техническая реализация.

Принцип работы теплорегулятора достаточно прост и заключается в дискретном (квантами) регулировании потока теплоносителя. Запатентованная конструкция регулятора исключает гидроудары в системе. Модуляция производится по алгоритму, заложенному в специализированный контроллер на основании данных, получаемых с датчиков температуры теплоносителя и наружного воздуха. Отсечка теплоносителя производится простым и надежным электромагнитным клапаном. Предусмотрена работа с классическими 2, 3-х ходовыми клапанами и дополнительными циркуляционными насосами. Особенность технического решения при работе с отсечным клапаном в том, что при обесточивании (выходе из строя) устройства система теплоснабжения переводится на работу в штатном (без регулирования) режиме. Т.е. исключается «разморозка» здания при нештатных ситуациях. Установка теплотехнической части комплекса так же не является сложной операцией. При этом следует отметить, что для установки исполнительного механизма требуется наличие прямого отрезка подающей трубы около 500 мм.

Дополнительно теплорегулятор может быть укомплектован каналообразующим модулем (модулями) и набором прикладного программного обеспечения для удаленного конфигурирования устройства и мониторинга работы. Также в целях телеметрии имеется возможность подключения к контроллеру домовых приборов учета электроэнергии, тепла, воды, газа.

Дополнительные отличия предлагаемого решения от конкурирующих:

  • Высокая экономическая эффективность за счет низкой стоимости оборудования, монтажа и владения. Окупаемость проекта нередко составляет один отопительный сезон.
  • Принцип работы обеспечивает оптимальный гидравлический режим. Т.е. отсутствуют режимы допускающие «опрокидывание» элеватора.
  • Небольшие габариты изделия позволяют разместить его практически в любом тепловом узле.

Если не учитывать командировочные расходы, то стоимость реализации проекта находится в диапазоне 140 — 250 тысяч рублей. На нашем сайте присутствует on-line калькулятор, позволяющий ориентировочно оценить стоимость проекта и срок его окупаемости. В помощь проектировщикам приведена проектная документация одного из решений.

3. Интеллектуальная собственность.

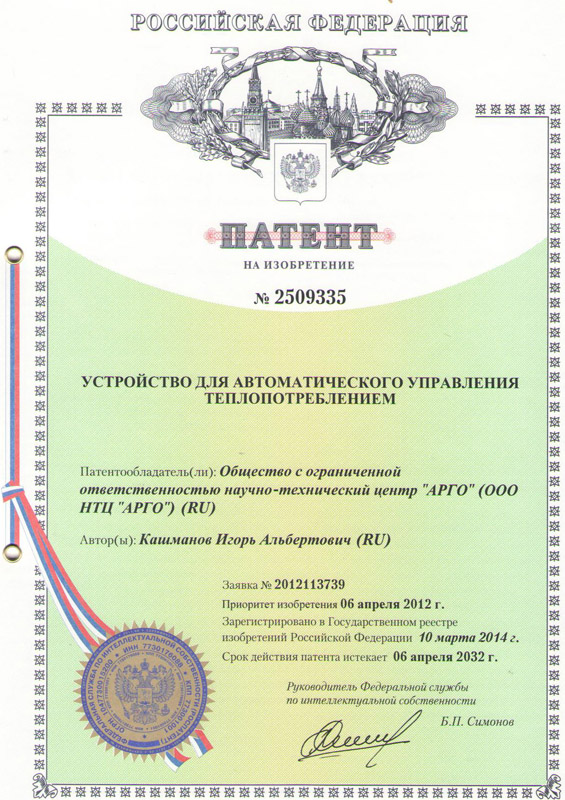

Данная разработка защищена патентом РФ № 2509335 от 10.03.2014г.

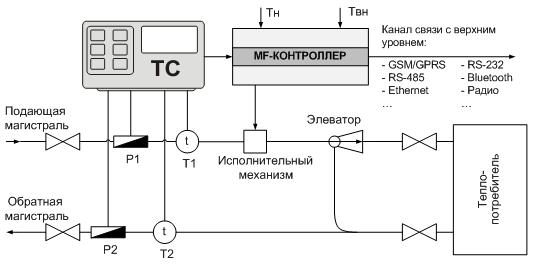

Это классическая схема терморегулирования с использованием специализированного контроллера, на который в общем случае заводятся данные с тепловычислителя, датчиков температур наружного воздуха (Тн), внутренних помещений (Твн) и канала связи с системой верхнего уровня. На основании выбранного алгоритма управления и сигналов с датчиков MF-контроллером формируется сигнал управления на исполнительный механизм.
На реальных объектах компоновочная схема будет зависеть от конкретных условий и технического задания. Это следует учесть на этапе проектирования. Ниже, как пример, приведены три возможных варианта компоновки узла теплорегулирования.

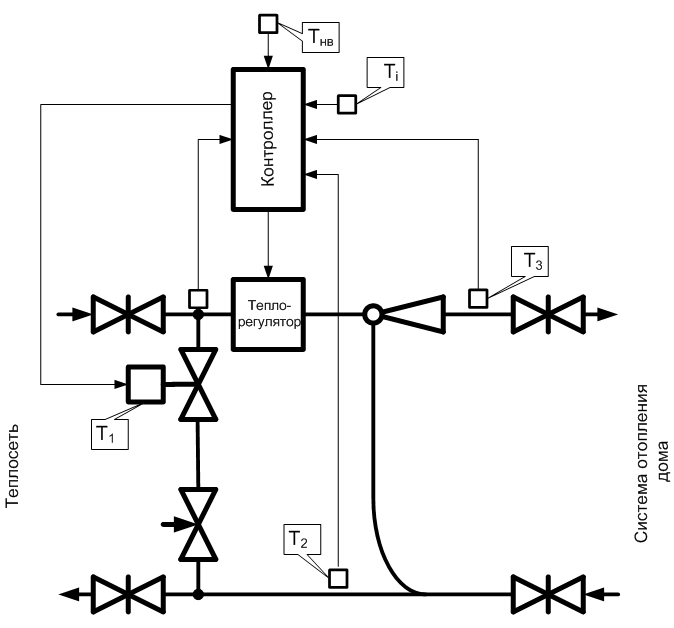

Рис.1.

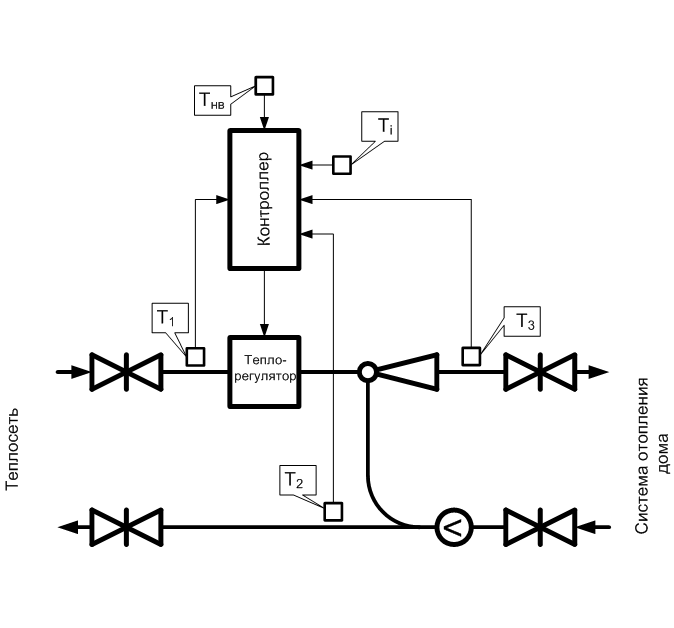

Рис.2

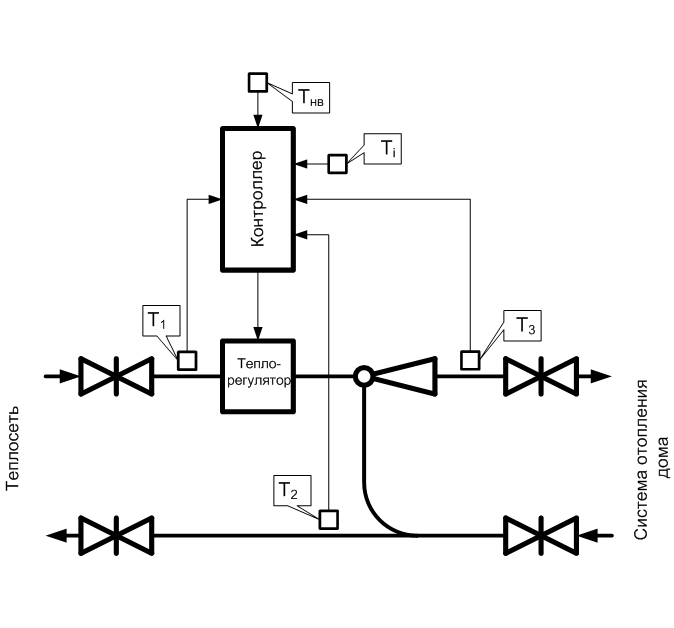

Рис.3
Структура ПТК ГВС и отопления pdf, 0,6Мб скачать >>>
Конфигурирование ПО СП ТСМ ГВС и отопления pdf, 0,9Мб скачать >>>
Руководство по эксплуатации pdf, 0,7Мб скачать >>>

Расчет стоимости комплекса работ по установке квантового теплорегулятора на дом с элеваторным узлом

Примечание: Использование теплорегулятора целесообразно только для зданий с установленным узлом учета тепла

УСТАНОВКА ТЕПЛОРЕГУЛЯТОРА НЕ ИМЕЕТ ЭКОНОМИЧЕСКОГО СМЫСЛА
Наличие перетопов
Температурный график
Перепад давления, атм
Тепловая нагрузка, Гкал/час
Количество элеваторов
Режим работы
Разработка проекта
Согласование проекта
Монтаж гидравлической части
Монтаж автоматики
Пусконаладочные работы
Сдача в теплоотпускающую компанию
Программное обеспечение
Итоговая сумма (тыс.руб.): - руб.
Ваши коллеги также интересуются поквартирным учётом тепла и применением радиотехнологий в поквартирном учете воды

Расчет окупаемости применения квантового теплорегулятора

(расчет ориентировочен и базируется на среднестатистических данных для Центрального Федерального округа)

Характеристика здания:
Материал стен
Наличие теплоизолирующего слоя
(сенержи и подобный)
Этажность
Количество подъездов
Наличие оконных стеклопакетов

Платежи за предыдущий отопительный сезон

Месяц Сумма платежа,
т.руб.
Экономия,
т.руб.
Сентябрь
Октябрь
Ноябрь
Декабрь
Январь
Февраль
Март
Апрель
Май
ИТОГО
СРОК окупаемости, мес.
