Кроме чисто юридических методов воздействия на неплательщиков в арсенале энергосбытовых компаний присутствуют и технологические методы. Это в первую очередь возможность выборочного удаленного отключения неплательщика или ограничение потребления энергии неплательщиком. Перечислим возможные варианты реализации функции отключения:

1. В линейке продукции ведущих производителей приборов учета электроэнергии присутствуют счетчики позволяющие задавать лимиты активной мощности и энергии и отключать нагрузку при превышении лимитов. Контроль может осуществляться следующими способами:

через универсальный (телеметрический) выход счетчика при соответствующем его программировании;
через встроенное в счетчик бистабильное реле;
через специальный выход для отключения нагрузки;

2. Воздействие системы учета на УЗО.

3. Воздействие системы учета на расцепитель.

4. Воздействие системы учета на контактор.

Конкретные схемы подключения УЗО и другого оборудования зависят от их конкретного исполнения. Поэтому здесь мы приводим не принципиальные, а упрощенные схемы.

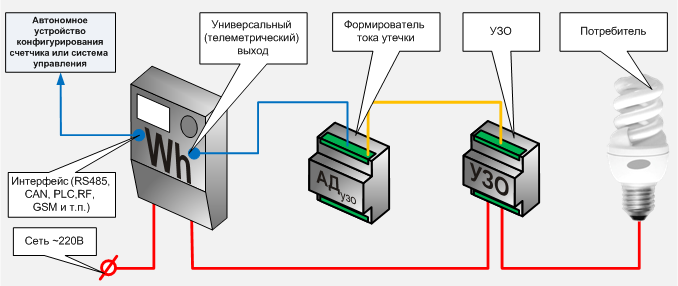

1. Ограничение потребления электроэнергии с использованием УЗО, управляемым от запрограммированного счетчика

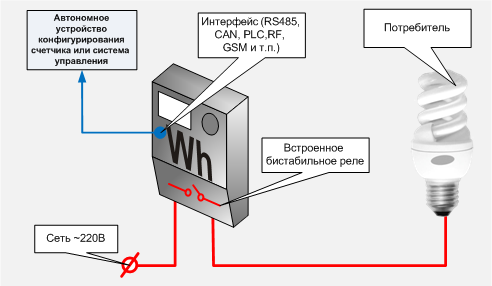

2. Ограничение потребления электроэнергии с использованием встроенного бистабильного реле счетчика

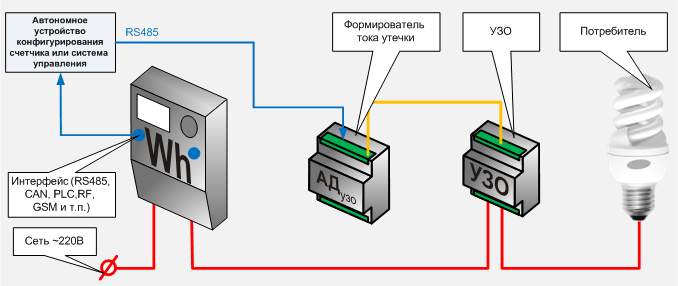

3. Ограничение потребления электроэнергии с использованием УЗО, управляемого системой

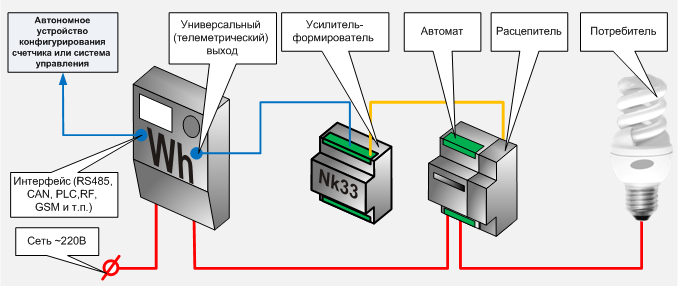

4. Ограничение потребления электроэнергии с использованием расцепителя, управляемого запрограммированным счетчиком

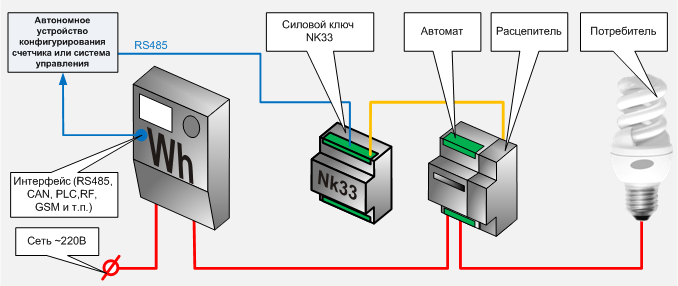

5. Ограничение потребления электроэнергии с использованием расцепителя, управляемого силовым ключом NK33

Для реализации функции лимитирования потребления электроэнергии мы предлагаем использовать:

ПТК "АРГО: Энергоресурсы"
Силовые ключи, например NK33.
Формирователи токов утечки УЗО, например АД УЗО Мерк
