Умная теплица

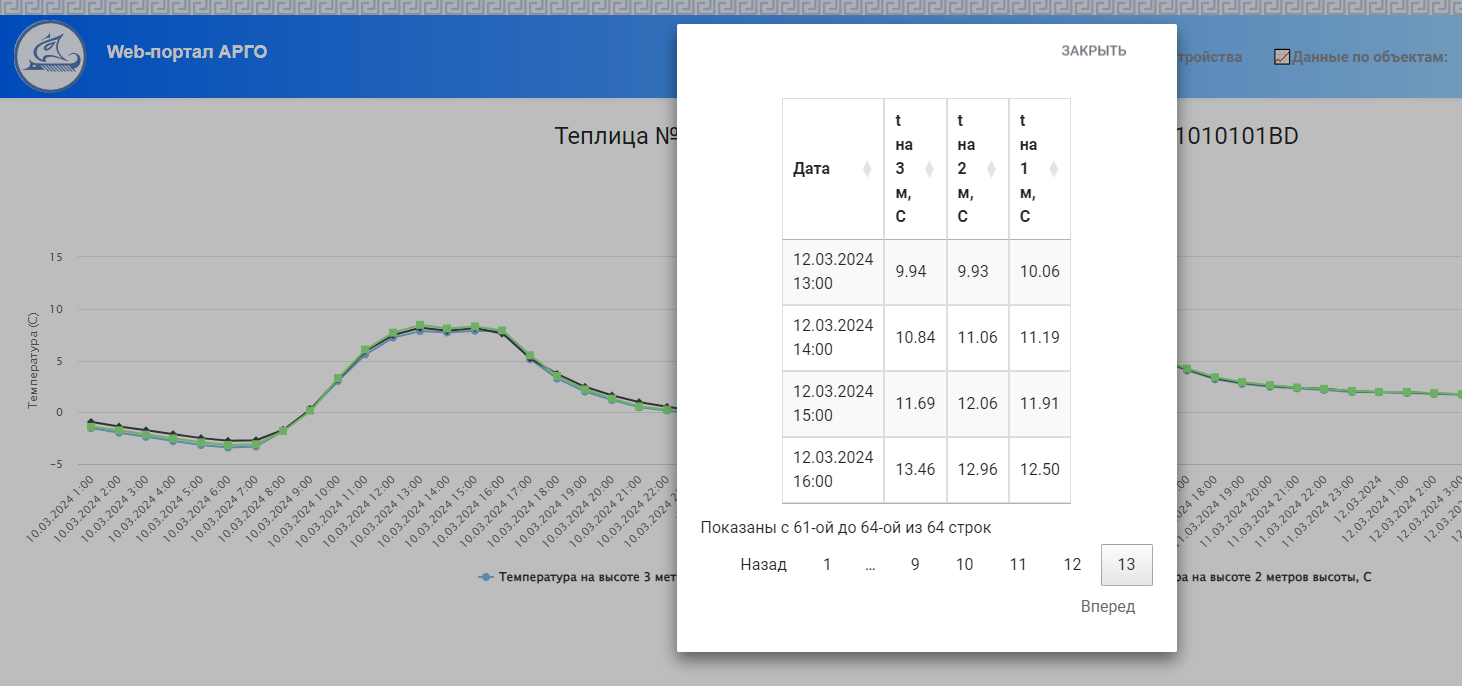

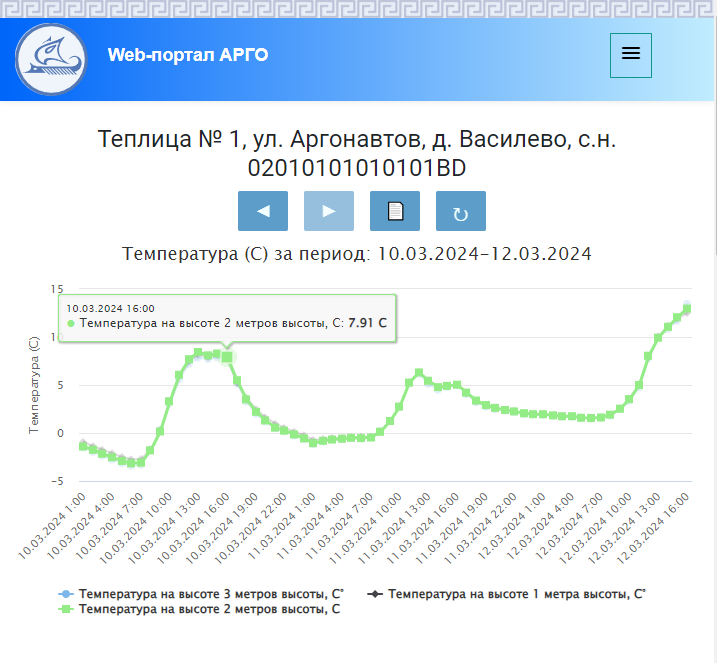

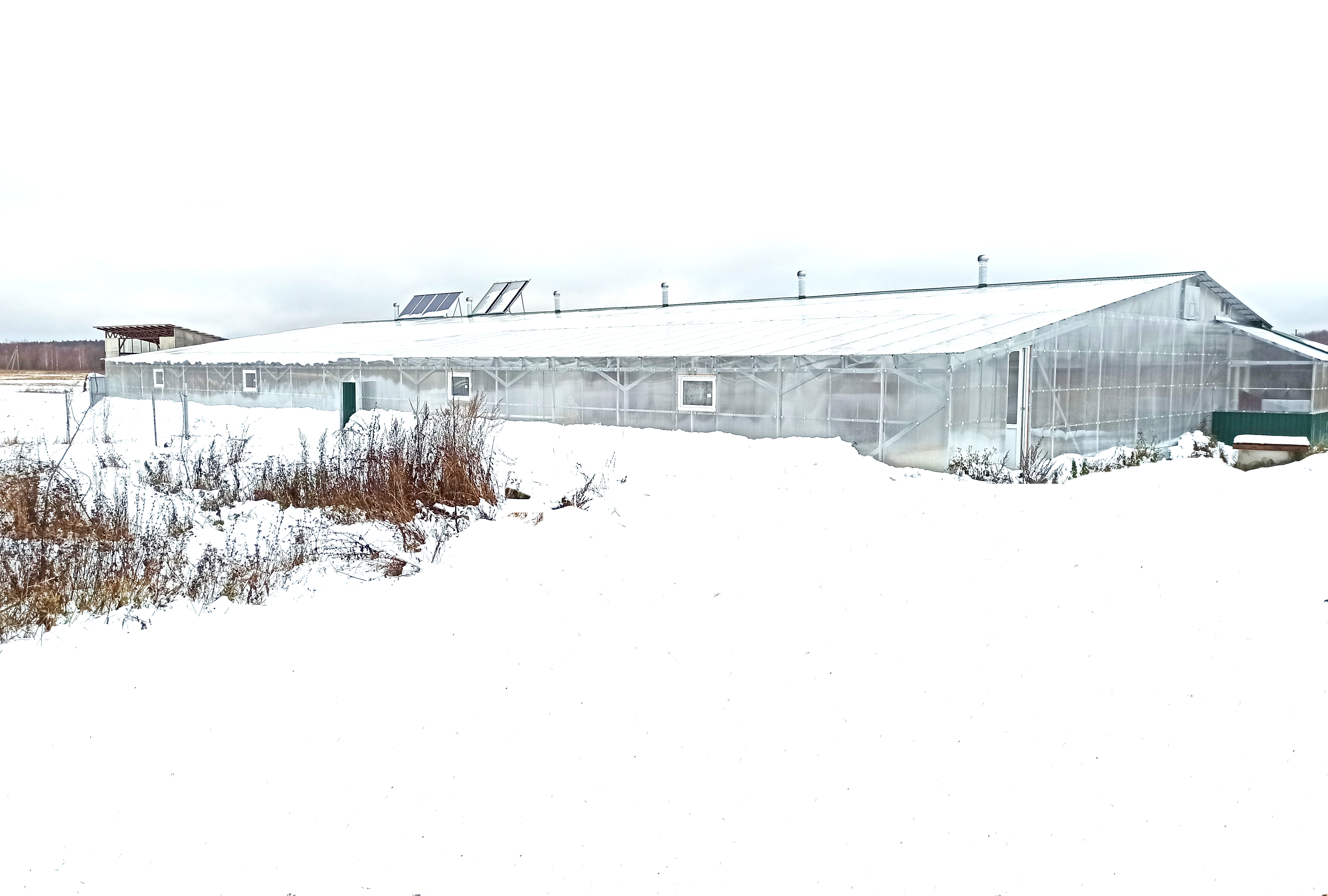

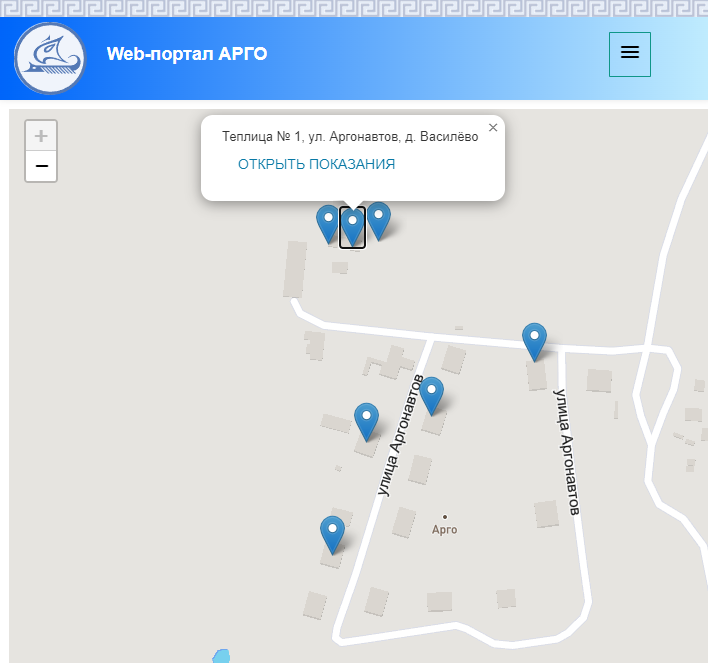

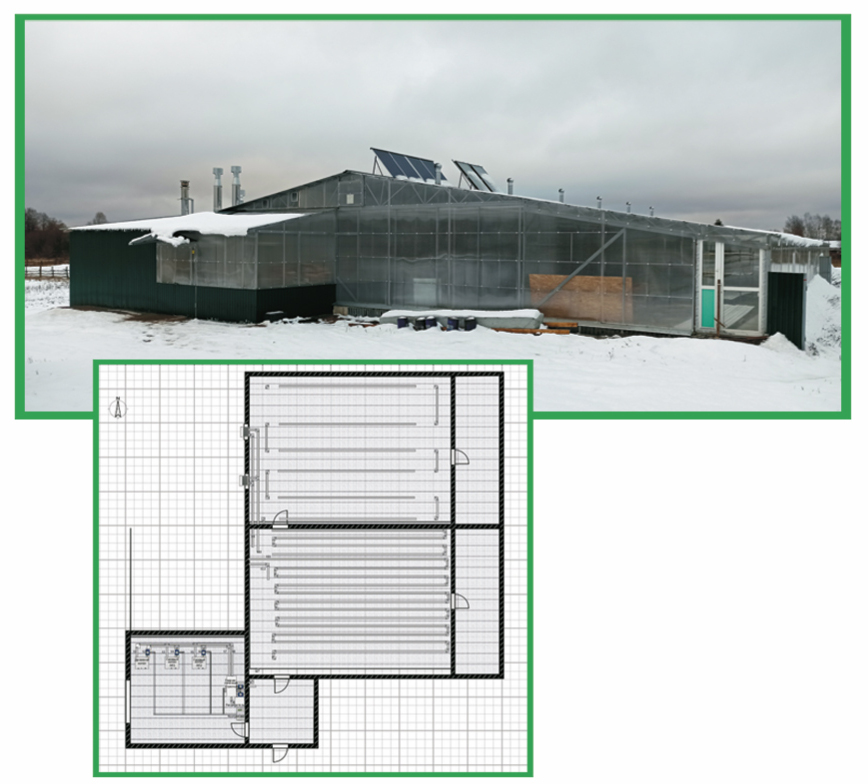

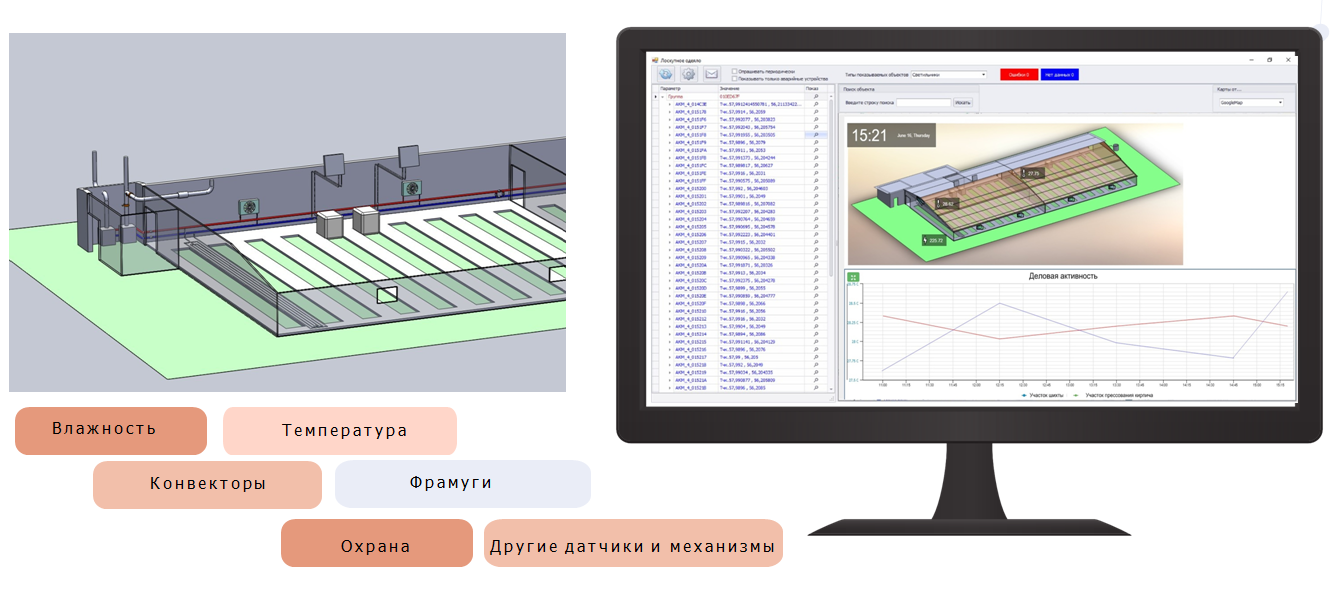

Круглогодичная IoT-теплица работает на газе, дровах и электричестве.  НТЦ “Арго” разработал новую облачную IoT-платформу, к которой уже подключены климатические LoRaWAN-датчики в круглогодичной теплице и нескольких частных домах. Web-интерфейс позволяет удаленно видеть контролируемые датчики на карте местности и анализировать показания (текущие и в ретроспективе).

Для умной теплицы ООО НТЦ "Арго" разработано и используется в умной деревне "Арго" многофункциональное интеллектуальное устройство МУР 1001.5 I, которое может функционировать как от внешнего блока питания, так и в автономном режиме. В его арсенале имеется шесть входов/выходов, предоставляя возможность работы в разнообразных режимах: Анализ состояния контактов (замкнуто/разомкнуто) предназначен для подключения различных систем, таких как пожарная сигнализация и охранная сигнализация. Измерение температуры в пределах от -50 до +120 градусов Цельсия. Подсчет импульсов от расходомеров холодной и горячей воды, а также газовых счетчиков. Режим аналого-цифрового преобразования (АЦП) и цифро-аналогового преобразования (ЦАП) предназначен для интеграции с системами автоматизации. Дискретный выход для управления силовыми установками. Функциональное назначение каждого входа-выхода определяется программно. В дополнение доступны следующие интерфейсы на выбор: GSM\GPRS, RS 485, LoRa, а также планируется внедрение WiFi. Подробнее об устройстве можно прочитать здесь.

Для умной теплицы ООО НТЦ "Арго" также ведется разработка регулятора скорости вращения РВ – 1 однофазного асинхронного двигателя. Он представляет собой контроллер для дистанционного/ручного управления скоростью оборотов вентилятора в умной теплице. Связь с внешними устройствами осуществляется по протоколу Modbus RTU. Предусмотрена работоспособность устройства при потере связи с контроллером верхнего уровня. Так же предусмотрен перевод устройства в ручной режим. При аварийном отключении последние настройки режима работы сохраняются, что позволяют при перезапуске вывести вентилятор на ту же скорость, которая была до отключения. Устройство позволяет подключить до двух вентиляторов и управлять каждым из них отдельно. На клеммную колодку выведены: сеть питания 220 В и информационный вход RS485. Устройство работает по особому алгоритму, с помощью которого удается предотвратить нежелательные помехи в сети, улучшить гармонический состав тока питания, сгладить частотную характеристику и минимизировать индуктивные выбросы напряжения в нагрузку. Контроллер обладает системой индикации, которая позволяет оценить техническое состояние устройства и текущую мощность по каналам. Ведется непрерывный контроль входных и выходных цепей, что позволяет оперативно принимать решения при нештатных ситуациях. Оповещение контроллера верхнего уровня о нештатных ситуациях производится через байт состояния.


Основные технические характеристики РВ1



Напряжение питания

220 В, 50 Гц

Максимальный рабочий ток

2 А

Максимальная выходная мощность

360 Вт

Регулирование мощности

5 – 100 % с шагом 10%

Режимы управления

Автоматический/Ручной

Интерфейс подключения

RS485

Протокол работы

Modbus RTU

Контроль технического состояния

Входные/выходные цепи

Индикация

Аларм, текущая мощность по каналам

Байт состояния

Два бита – неисправность входных цепей;

Неисправность силовых ключей.

Также для умной теплицы разрабатывается контроллер для управления калориферами в теплице. В теплице (см. рис. 1) расположены 6 калориферов. Четыре из них работают в режиме тепло/холод, два в режиме осушителя воздуха. Регулировка скорости вращения вентиляторов калориферов осуществляется контроллерами скорости вращения КСВ1, либо в ручном режиме. Интерфейс связи между контроллерами RS486. Протокол связи ModBus RTU. Для обеспечения совместимости с частотным преобразователем регистры управления полностью идентичны. Байт состояния контроллера КСВ1 содержит три содержательных бита, указывающих на корректность работы входных и выходных цепей.

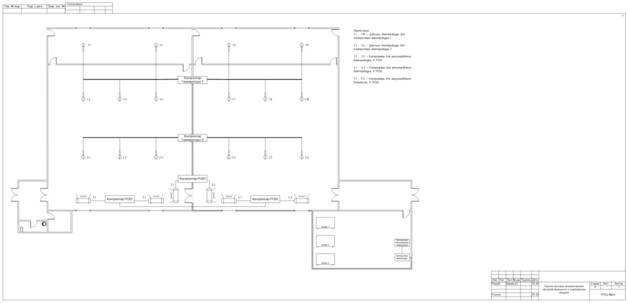

Рис. 1 Расположение калориферов.

Комфортные климатические условия обеспечиваются работой ряда автономных систем, управляемых и контролируемых контроллером верхнего уровня. Многоуровневая иерархическая система обладает максимальной гибкостью и надежностью.

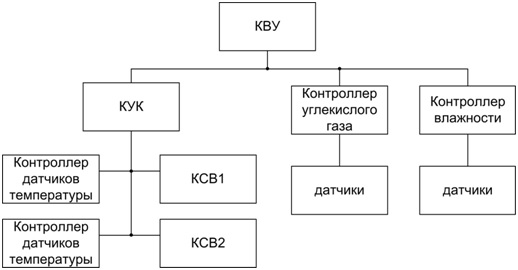

Рис. 2 Иерархия контроллеров системы климат контроля.


Контроллер для управления калориферами выполнен на плате контроллера МУР 1001.8 CML TLT, где в качестве микроконтроллера используется ATmega32A. Технические характеристики сведены в таблице:

Основные технические характеристики контроллера для управления калориферами (КУК)


Напряжение питания

220 В, 50 Гц

Максимальный ток потребления

20 мА

Режимы управления

Автоматический

Интерфейс подключения

RS485

Протокол работы

Modbus RTU

Индикация

Аларм1/ Аларм2/Работа

Контроллер управления калориферами работает следующим образом. Контроллер опрашивает датчики температуры посредством контроллера датчиков температуры КДТ10 по протоколу ПКУ по шине RS-485. По этой же шине осуществляется управление приводами вентиляторов калориферов КСВ 1 по протоколу Modbus. КУК является slave-устройством по отношению к регистратору/анализатору КВУ, и передает значения температуры датчиков, параметров КСВ 1 по запросу.

При установке одного из КСВ в ручной режим, КУК приостанавливает его управление. Если КСВ переключают обратно в автоматический режим, то КУК при очередном опросе увидит это, и снова перейдет в режим автоматического управления.
