Увлажнение сыпучих материалов в потоке

Краткое описание

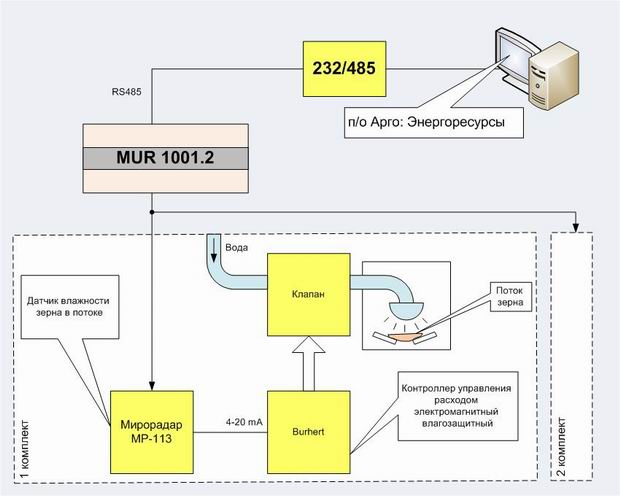

Схема построения
ПТС

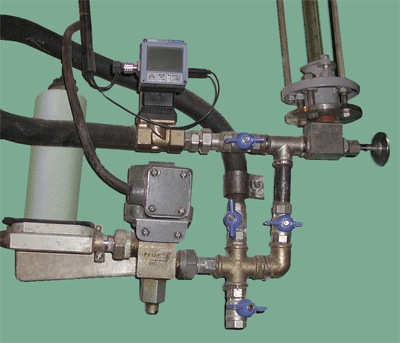

Автоматизированная система увлажнения материалов

Автоматизированная система увлажнения предназначена для использования в составе технологических линий приготовления сырья различного назначения: подготовки зерна к размолу, смесей для производства строительных материалов, продуктов, лекарственных препаратов и т.д.

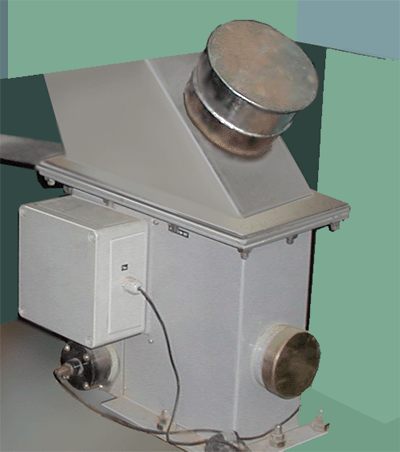

Измерение влажности производится непосредственно в потоке с помощью сверхвысокочастотного влагомера «Микрорадар», установленного на конвейере. Тип влагомера определяется в зависимости от физических свойств увлажняемого материала. Значение влажности отображается на индикаторе влагомера.

Влагомер имеет два выхода: токовый (величина сигнала пропорциональна значению влажности) и интерфейс RS485. Токовый выход влагомера подключен к контроллеру (ПИ-регулятору), управляющего работой электромагнитного клапана на трубопроводе увлажнения. Значения заданной влажности вводится с помощью клавиш контроллера. По соотношению величин заданной и действительной влажностей клапан управляет подачей воды в камеру увлажнения.

Интерфейсный канал RS485 влагомера подключен к микропроцессорному устройству регистрации МУР1001.2 RC8. В соответствии с заданным при настройке периодом, регистратор считывает по интерфейсу RS485 из влагомера текущие значения влажности, производит расчет среднего арифметического значения за заданный период времени и записывает полученные значения в базу данных.

Регистратор МУР1001.2 RC8 связан с компьютером по интерфейсу RS485. Программное обеспечение компьютера позволяет архивировать собранные регистратором данные, отображать текущие значения влажности, выводить данные в виде таблиц и графиков.

Автоматизированная система увлажнения материалов

Система увлажнения зерна, внедренная на ОАО «Зернопродукт» г. Иваново, имеет следующие технические характеристики:

Диапазон входной влажности зерна, %	10..14.5
Задаваемый диапазон выходной влажности зерна, %	15 ..16.5
Давление воды в магистрали увлажнения, атм	1 ..1.5
Максимальный расход воды на увлажнение (на один канал), л/час	440
Точность поддержания заданного значения влажности, %	±0,1
Время реакции на регулирующее воздействие, мин	до 1
Макс. время сохранения данных о температуре и влажности, суток	10
Периодичность фиксации средних данных влажности и температуры, мин	10
Периодичность чтения текущих значений влажности, секунд	15

Технические характеристики (диапазон входной/выходной влажности, расход воды, периодичность ведения базы данных и чтения текущих значений и пр.) могут быть изменены в соответствии с условиями конкретного производства.

Программно-технические средства системы:

Поточный влагомер «Микрорадар» в двух альтернативных вариантах исполнения:
- "Микрорадар-113";
- поточный конвейерный влагомер "Микрорадар 113А" – дает более точные и стабильные показания.
Шкаф управления, в составе:
- ПИ-регулятор,
- электромагнитный клапан,
- регистратор МУР1001.2 RC8,
- блок питания.
Программное обеспечение "АРГО: Энергоресурсы".
