TSM

Назначение и область применения TSM контроллера

Контроллер предназначен для решения задач АСУ ТП, в которых предусматривается:

• сбор данных от различных датчиков и приборов- источников информации;
• ведение баз данных, характеризующих хронологию изменения параметров контролируемых процессов;
• анализ принятых данных;
• формирование сигналов управления исполнительным механизмам и устройствам индикации/оповещения;
• информационный обмен с верхним уровнем системы (в режиме поллинга - периодического опроса компьютером или по инициативе контроллера);
• управление информационными потоками, взаимодействие с различными сетевыми устройствами (коммутаторами, концентраторами, маршрутизаторами, модемами и т.д.);
• репликация данных по различным физическим каналам с учетом их ранжирования (основной – альтернативные);
• защита информации от несанкционированного доступа.

Программно-технические решения, реализованные в контроллере, позволяют использовать устройство для решения широкого круга задач АСУ ТП, как простых одно-уровневых (например, в качестве логгеров - устройств протоколирования параметров технологических процессов), регуляторов и устройств автоматики различного назначения, так и сложных многоуровневых с распределенной структурой. Имеются типовые реализации контроллера:

• в составе АСКУЭ с функциями УСПД;
• для задач управления освещением (АСУНО, систем "Умный дом");
• для решения задач по диспетчеризации;
• как элемент системы пожарно-охранной сигнализации.

Контроллер входит в состав ПТК "АРГО: Энергоресурсы" и работает со счетчиками электроэнергии, тепловычислителями, счетчиками газа, воды, адаптерами дискретных и аналоговых сигналов и другими приборами учета (ПУ) с последовательными интерфейсами по каналам связи различных типов. Перечень поддерживаемых контроллером приборов.

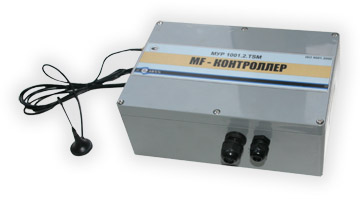

Описание контроллера TSM

Функциональные возможности контроллера определяются набором входящих в его состав модулей. Конструктивно модули представляют собой платы определенного форм-фактора, которые устанавливаются на разъемы базовой (или материнской) платы. Состав модулей определяется при заказе контроллера с учетом класса решаемых задач, состава и топологии расположения оборудования системы, типов используемых каналов связи.

Модули можно разделить по конструктивному исполнению (интерфейсному разъему) и по функциональному назначению. По интерфейсному разъему модули выпускаются исполнений i10; i20; iЦП; iСП. Для каждого типа интерфейсного разъема на базовой плате предусмотрено ограниченное число ответных разъемов (соответственно ограничено количество модулей с определенным интерфейсным разъемом, устанавливаемых на базовую плату).

По функциональному назначению модули можно разделить на следующие группы:

• плата центрального процессора;
• многофункциональные платы сопроцессоров;
• интерфейсные модули: RS485, RS232, Bluetooth, USB, Ethernet и др.;
• платы специального назначения – силовые ключи, блоки питания, коммутаторы канала RS 485, внутренние/выносные светодиодные панели и т.д.

Плата центрального процессора представляет собой регистратор МУР 1001.2RC8 (без сопроцессора). В конструкции базовой платы контроллера предусмотрен единственный разъем iЦП для подключения платы центрального процессора.

Многофункциональные платы сопроцессоров (до 3 штук, интерфейс iСП) конструктивно выполнены с четырьмя мезонинными субплатами. Мезонинные платы выполняются в следующих модификациях:

• гальваническая развязка на ввод;
• гальваническая развязка с ключами на вывод (две модификации);
• АЦП;
• контроллер 1-Wire.

Планируется расширение приведенного списка.

В зависимости от состава оборудования TSM и мезонинных модулей платы сопроцессоров могут выполнять различные функции: многоканальные UART, модули дискретного ввода/вывода, модули аналогового ввода. Также на базе модулей сопроцессора могут быть реализованы устройства охраны, пожарной сигнализации, диагностики оборудования, управления технологическими процессами, регулировки теплопотребления и др.

Платы специального назначения:

• силовые двухканальные ключи (до 2 штук в TSM) предназначены для дискретного управления силовой нагрузкой (220В, ток до 2A);
• блоки питания – несколько модификаций на разные токи, напряжения и количество гальванически развязанных каналов;
• коммутаторы канала RS 485 для сегментирования линий RS 485;
• внутренние светодиодные панели для индикации режимов работы TSM. Для удобства эксплуатации светодиодная панель может быть вынесена за пределы корпуса контроллера.

Интерфейсные блоки выполнены в виде законченных изделий определенного форм-фактора и могут встраиваться в различную аппаратуру. Имеют унифицированный i20 интерфейс (за исключением Ethernet модуля, работающего по интерфейсу i10);

• PLC модем (две модификации);
• GSM/GPRS модем выпускается в трех модификациях;
• радиомодемы типа RMA (две модификации), RMA MP;
• Bluetooth, USB для связи с КПК или ноутбуком;
• Ethernet блок (две модификации).

Интерфейсные модули представляют собой плату с интерфейсом i10 и также могут встраиваться в различную аппаратуру.
