Блоки питания PWR D10

Назначение
Тех. характеристики
Кодировка заказа
Документация и ПО
Дополнительно

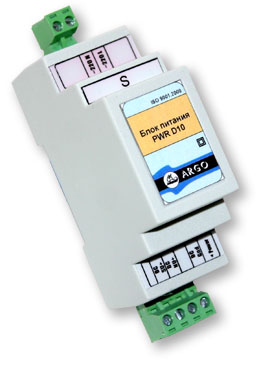

Блок питания PWR D10 (в дальнейшем БП или изделие) предназначен для питания постоянным током модулей радиоэлектронной аппаратуры. В зависимости от исполнения БП может обеспечивать нестабилизированное и стабилизированное выходные напряжения.

Внимание! Перед эксплуатацией блока питания следует внимательно ознакомиться с настоящей инструкцией

Основные технические характеристики
Режим работы	непрерывный
Выходные напряжения, В — стабилизированное * — нестабилизированное	5±0,25 12±2
Суммарный макс. ток нагрузки, А	0,1
Напряжение электропитания, В	220±15%
Потребляемая мощность, ВА (не более)	2,5
Рабочий диапазон температур окр. воздуха, ⁰ С	от минус 40 до плюс 50
Относительная влажность окружающего воздуха, %	не более 80 при 25°С
Устойчивость к внешним воздействиям по ГОСТ Р 52931	L3, P1, C1 или C2 (в зав. от исполн.)
Способ крепления	на монт. планку (DIN-рейку) 35мм
Подключение внешних цепей	разъемы с клеммными соединителями
Масса (не более), г	100
Габаритные размер (ШхВхГ), мм	35×95×60
Степень защиты по ГОСТ 14254	IP20
Средняя наработка на отказ, час	100 000
Средний срок службы, лет	10

* в зав. от исполнения

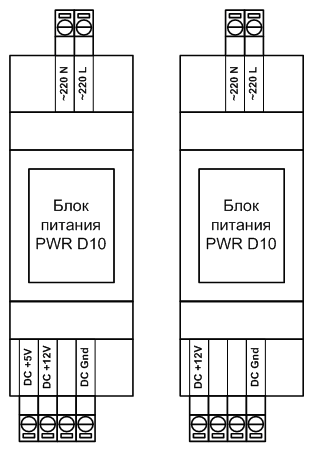

Обозначение аппаратной реализации представляет собой запись вида: PWR D10 -H1 где:

PWR D10 — общее обозначение изделия;

H1 — идентификатор аппаратной реализации;

Идентификатор	Вариант идентификатора	Описание идентификатора
Н1	S	Блок питания обеспечивает выходные напряжения нестабилизированное 12 В и стабилизированное 5 В
Н1	N	Блок питания обеспечивает нестабилизированное выходное напряжение 12 В

Руководство по эксплуатации	pdf (~0.25 Мб)	скачать >>>
Паспорт	pdf (~0.50 Мб)	скачать >>>
