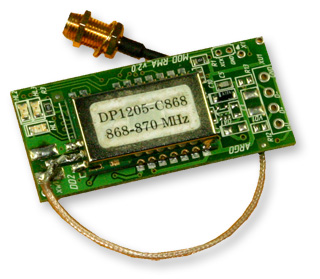

Блок радиомодема AD RMA

Назначение и область применения Блок AD RMA предназначен для обеспечения передачи данных с использованием радиосвязи между устройствами пользователя, поддерживающими интерфейсы RS-485 или RS-232, и микропроцессорными устройствами регистрации МУР 1001.2 RC8, МУР 1001.2 TSM. В качестве устройств пользователя могут выступать счетчики электроэнергии, газа, тепла, и т. п. Основное применение блока - в составе транспортно-логического терминала МУР 1001.9 TLT или многоцелевого контроллера МУР 1001.2 TSM. Интеграция блока производится в разъем интерфейса i20.

Основные технические характеристики
Напряжение питания, В	5…15
Потребляемый ток, мА	Прием - не более 16 передача – не более 75
Максимальная потребляемая мощность, Вт	0,25
Тип интерфейса для обмена данными с устройствами	SPI
Скорость обмена данными в эфире, Бод	1200, 2400, 4800, 9600, 19200, 38400, 76800, 153600
Частота несущей радиопередатчика*, МГц	433, 868, 915
Выходная мощность радиопередатчика, мВт	регулируемая до 10
Чувствительность приемника, dBm	-116
Тип модуляции выходного сигнала	двухуровневая FSK
Девиация частоты, кГц	5, 10, 20, 40, 55, 80, 100, 160, 200
Шаг сетки частот, Гц	500
Контроль потока данных	CSMA/CA, подтверждение доставки, автоматические повторы передачи
Способы обнаружения и исправления ошибок	- CRC16 - (16,8) код Хэмминга, Рида-Соломона
Вид связи	полудуплекс
Срок хранения параметров настройки в энергонезависимой памяти, лет	10
Тип разъема для подключения антенны	SMA (Male)
Габаритные размеры, мм	50 х 26 х 30

Обозначение аппаратной реализации

AD RMA

Варианты кодировки заказа для данного устройства отсутствуют.

Инструкция по эксплуатации	pdf 388K	скачать>>>
Инструкция по настройке	pdf 952K	скачать>>>
