Антенна направленная BUT

  • Назначение
  • Тех. характеристики
  • Кодировка заказа

Назначение антенны направленной BUT

Антенна предназначена для использования в системах передачи данных, базирующихся на радиомодемах с частотой 868 МГц. Антенна характеризуется высоким коэффициентом усиления сигнала и узколепестковой диаграммой направленности в горизонтальной плоскости. Наиболее частое применение - антенна для радиомодемов в системах "точка-точка", "точка-многоточка". Например, устанавливается во ВРУ домов для передачи данных со счетчиков на базовый модем БСД на трансформаторных подстанциях.

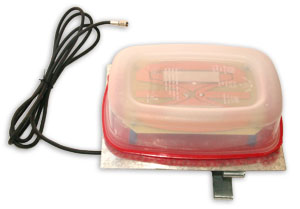

Антенна направленная BUT

Основные технические характеристики

Рабочий диапазон частот, МГц862-874
Усиление, dBi12
КСВ, не хуже1,5
Поляризациявертикальная
Допустимая мощность, Вт50
Сектор излучения в
H-плоскости (-3 dB)
440
Сектор излучения в
E-плоскости (-3 dB)
380
Входное сопротивление, Ом50

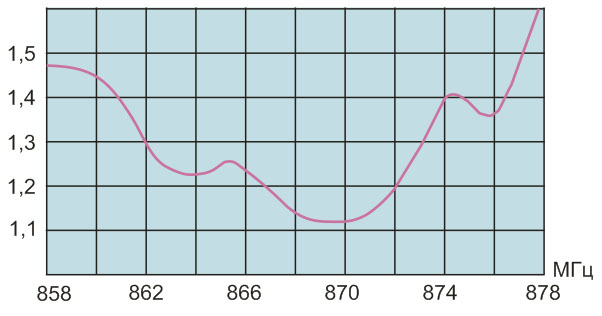

График КСВ

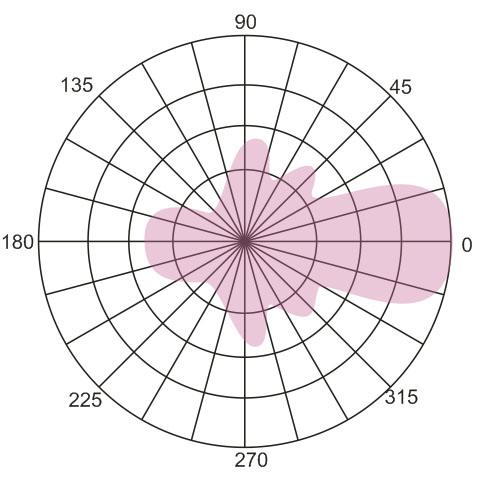

Диаграмма направленности в H - плоскости

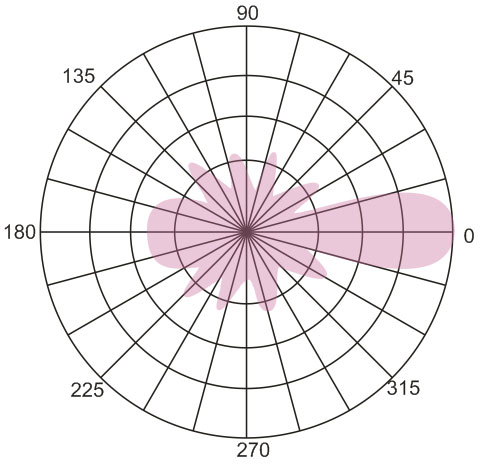

Диаграмма направленности в E - плоскости

Обозначение аппаратной реализации

BUT
