Назначение и область применения МУР 1001.5 ADN

Модуль МУР 1001.5 ADN предназначен для подключения датчиков с числоимпульсным выходом и используется как автономно, так и совместно с микропроцессорными устройствами регистрации МУР 1001.2RC, многоцелевыми контроллерами серии TSM и ПО "АРГО: Энергоресурсы".
Модуль представляет собой энергонезависимый счетчик количества импульсов на 8 каналов.

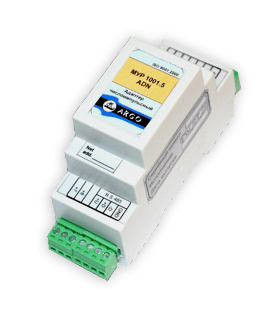

МУР 1001.5 ADN

Основные технические характеристики

Рабочий диапазон температур Типовое исполнение: от - 25 до +55⁰ С

Расширенный температурный диапазон:
от - 40 до +70⁰ С

Относительная влажность при 25⁰ С до 80 %.

По устойчивости к механическим воздействиям Группа L3 по ГОСТ 12997, выдерживает воздействие вибрации частотой до 25 Гц с амплитудой не более 0,1 мм.

По устойчивости к воздействию окружающей среды Типовое исполнение:
соответствует техническим требованиям для группы исполнения С1

Расширенный температурный диапазон:
соответствует техническим требованиям для группы исполнения С2

По давлению группа Р1 (ГОСТ 12997)

Степень защиты по ГОСТ 14254 IP 20

Режим работы непрерывный

Максимальное количество подключаемых внешних устройств с числоимпульсным выходом 8

Тип подключаемых датчиков "сухой контакт" или
"открытый коллектор"

Организация счета По каждому из каналов организован энергонезависимый счетчик емкостью 4 байта (переполнение наступит по приходу 4 294 967 296 импульсов). Показания по всем каналам синхронны на момент чтения данных.

Минимальная длительность низкого уровня входного сигнала 20 мc

Минимальная длительность высокого уровня входного сигнала 20 мc

Максимальная длина кабеля от датчиков до адаптера Исполнение PW – до 30 м * Исполнение PE – до 100м *

Интерфейс подключения к регистраторам (компьютеру) RS485 на расстояние до 1,2 км.

Напряжение питание интерфейсных цепей 12V для варианта исполнения PE

Потребляемый ток не более 40 мА

Типы интерфейсов RS-485 (с гальванической развязкой и без), CAN, RS232, Bluetooth, USB, токовая петля

Пределы допускаемой абсолютной погрешности числоимпульсных каналов за период измерения не менее 10 мин ± 2 имп.

Скорость канала связи 2400 Бод

Формат канала связи 8N1

Таймаут канала связи 0,4 сек

Питание

Автономное от литиевой батареи не менее 3 лет

5В ± 5% (от регистратора или от автономного источника) или нестабилизированное 7÷12 V, в зависимости от варианта исполнения

Способ крепления На DIN рейку

Габаритные размеры 70Х86Х60 мм

Средний срок службы 10 лет

* При использовании экранированного UTP кабеля.

Обозначение аппаратной реализации

МУР – 1001.5 ADN H1 – H2 – H3, где:

- МУР – 1001.5 ADN – общее обозначение изделия;
- H1…H3 – идентификаторы аппаратной реализации изделия (см. таблицу).

Версия прошивки: v.ХХХ

Идентификатор	Описание идентификатора	Вариант идентификатора	Значение идентификатора
H1	Назначение	PW	Вход с фильтром до 1Гц при скважности 50%. (расходомеры типа ВСТ и т.д.)
H1	Назначение	PE	Вход с фильтром до 25Гц при скважности 50%. (Счетчики электроэнергии с числоимпульсным выходом и т.д.)
H2	Тип интерфейса	232	RS232
		232TTL	RS232 TTL
		485	RS485
		485G	RS485 с гальванической развязкой и питанием оптрона от внешнего источника
		485GT	RS485 с гальванической развязкой и питанием оптрона от преобразователя DC-DC
		CAN	CAN
		USB	USB
		BT	Bluetooth
		CL	Токовая петля
H3	Напряжение питания	DC	Постоянное стабилизированное 5В ± 10%, ток не более 40 мА
H3	Напряжение питания	DU	Постоянное нестабилизированное 7÷12В, ток не более 40 мА

Руководство по эксплуатации (330 кБ) скачать

Паспорт (100 кБ) скачать

Конфигуратор (170 кБ) скачать

В готовом изделии литиевая батарея запаяна и запитывает схемы прибора.
При длительном хранении изделия:
- для авторизированных дилеров - разомкнуть перемычку по питанию;
- для конечных пользователей – подать внешнее напряжение питания.
