 | На основании нашего опыта внедрения АСКУЭ в многоквартирных домах мы можем однозначно утверждать, что отсутствие формализации подключения счетчиков к магистрали сопряжено с большими неприятностями. |
Неверное подключение счетчика грозит не просто отсутствием связи с ним, но и выходом интерфейсного каскада счетчика из строя, и после исправления ошибки монтажа нередко приходилось менять и сам счетчик. Даже опытные монтажники совершают ошибки, которые зачастую сложно найти. Именно поэтому предлагается технология, позволяющая свести к минимуму человеческий фактор. В этом случае монтаж разбивается на 3 этапа:
1. Производится в условиях лаборатории - программирование и тестирование счетчика. Стандартным кабелем с нормально разделанным концом (МШ4), кабель надежно подключается к счетчику. При этом есть гарантия, что клеммы надежно соединены с кабелем. Разъем RJ-11 не позволяет произвести неправильное подсоединение счетчика к внешним цепям.
2. Прокладывание магистрали, монтаж клеммных коробок и контроль монтажа. Существуют стандартные тестеры для контроля монтажа телефонных линий, которые позволяют в каждой клеммной коробке проконтролировать правильность включения с одной стороны, и легко исправить ошибку, если она имеется.
3. Монтаж счетчиков и подключение их к магистрали. Подключение интерфейса сводится лишь в присоединение шнура МШ4 к этажной коробке с разъемом RJ11. При этом, что очень важно, имеется 100% уверенность, что сам счетчик исправен и верно подключен к магистрали.
Типовая схема монтажа – прокладывание нескольких магистральных линий с разных концов объекта до одной центральной точки (к шкафу АСКУЭ). При этом к каждой магистральной линии может быть подключено достаточно большое количество счетчиков. Магистральную линию можно условно представить в виде набора обжатых кабелей, соединяющих между собой этажные коробки TB-E2E4. Наладка и дальнейшая эксплуатация такой системы становится предельно простой – поиск неисправных счетчиков и/или кабелей проводится очень быстро, за счет быстрого отсоединения/подсоединения отдельных сегментов информационной сети.

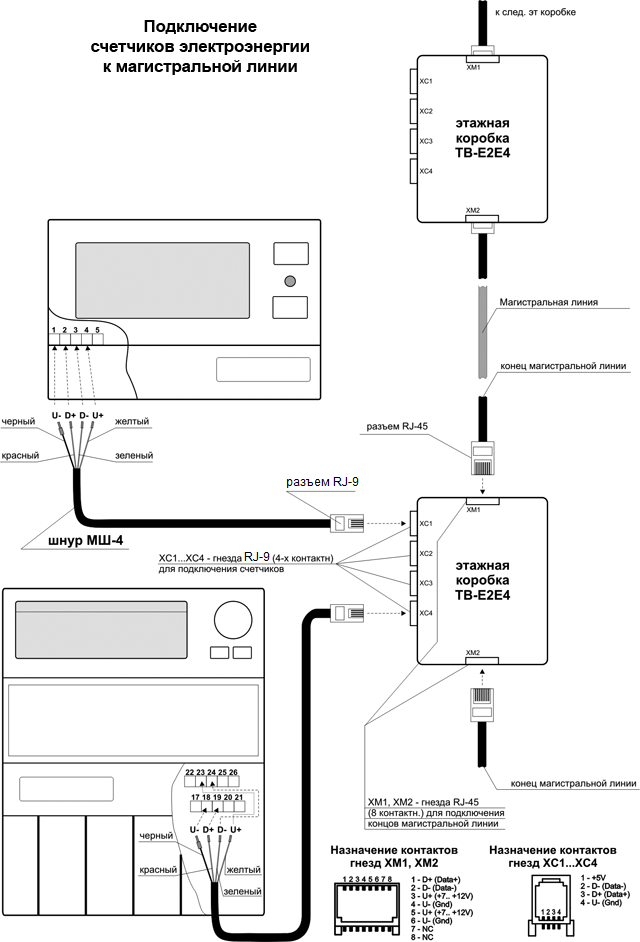

Приведем монтажную схему использования упомянутых разветвителей и монтажных шнуров.

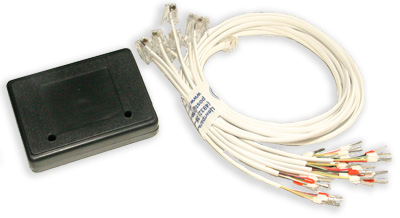

Этажная коробка TB-E2E4 кроме функций клеммника, обладает также дополнительной функцией – локальная стабилизация напряжения для счетчиков, требующих внешнего интерфейсного питания. Это позволяет избежать проблем с длинными линиями, когда падение питающего напряжения ближе к концу линии может быть настолько велико, что наиболее «дальние» счетчики могут уже не отвечать по интерфейсу из-за недостаточного уровня питающего напряжения. Проблема решается довольно просто – подаем на магистраль более высокое напряжение, а на каждой точке подключения этажная коробка E2E4 стабилизирует его до необходимого уровня.
