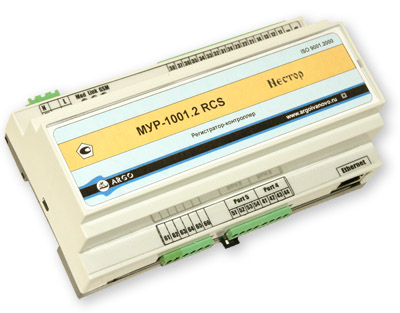

Регистратор МУР 1001.2 RCS

Режим работы

непрерывный

Макс. количество каналов связи

5

Количество каналов для связи со средствами верхнего уровня *

3

Количество каналов для связи с приборами учета*

5

Объемы банков памяти:

— энергонезависимое ОЗУ

— EEPROM

— Flash

до 1024 КБ

до 256 КБ

до 192 МБ

Максимальное количество баз данных

65535

Типы баз данных

периодическая, периодическая по изменениям (событиям), архивная, «Оперативный журнал»,

база аварийных событий.

Максимальное количество приборов учета

65535

Формат передаваемых данных при обмене с приборами учета:

— количество бит данных в посылке

— количество стоповых битов

— контроль четности

7 или 8

1 или 2

с контролем четности,

без контроля четности

Точность хода внутренних часов, с/сут.

± 3

Время хранения данных, параметров настройки и ход встроенных часов при отключении

электропитания, лет

4

Периоды формирования баз данных

от 1 запись / с до 1запись/ год

Уровни сигнала на выходе поверки, В:

— лог.1

— лог.0

не менее 3

не более 0,15

Напряжение электропитания

(в зав. от исполн.), В

перем. 220 +22-33 В;

пост. 12±3;

пост. 24±1,2.

Максимальная потребляемая мощность, ВА, Вт

2,5

Характеристики встроенного источника электропитания цепей интерфейса связи:

— выходные напряжения (в зав. от исполнения), В
— максимальный выходной ток В, мА

3,3 ±0,2 или 5 ±0,25 или 12 +1-2

50

Габаритные размеры, мм

156×95×60

Способ крепления

на монт. планку 35 мм (DIN-рейку)

Подключение внешних цепей

разъемы с внешними

клеммными подключениями

Степень защиты

IP20

Масса (не более)

400 г

Наработка на отказ, час

40 000

Средний срок службы, лет

10

Рабочий диапазон температур окр. воздуха, ⁰ С

от минус 40 до плюс 50

Относительная влажность окр. воздуха, %

не более 80 при 35 °С

Устойчивость к внешним воздействиям

по ГОСТ Р 52931

L3, P1, C1 или C2

(в зав. от исполн.)

Количество входов

4

Электропитание входных цепей

внешнее

Напряжение электропитание входных цепей, В

пост.12± 2,5

Макс. доп. входное напряжение, В

15

Выходная цепь источника сигналов

контактная или бесконтактная

Электрическое сопротивление источника сигналов, кОм:

— в положении «замкнуто» (не более)

— в положении «разомкнуто» (не менее)

0,5

15

Максимальный ток во входной цепи

при входном напряжении 12 В, мА

10

Гальваническая изоляция входных цепей

транзисторный оптрон

Напряжение изоляции (не менее), В

2500

Количество выходов

4

Максимальное коммутируемое

напряжение, В

36

Вид гальванической развязки выходных ключей

транзисторный оптрон

Напряжение изоляции не менее, В

2500 В

Вид дискретного выхода:

— исполнение DO4-1

— исполнение DO4-2

открытый коллектор

открытый сток

Максимальный ток дискретного выхода, мА:

— исполнение DO4-1

— исполнение DO4-2

250

1500

Суммарный ток дискретных выходов, мА

— исполнение DO4-1

— исполнение DO4-2

600

2500

Защита выхода :

— исполнение DO4-1

— исполнение DO4-2

нет

самовосст. предохранитель

Технические характеристики дискретных входов

Количество входов

2

Электропитание входных цепей

внешнее

Напряжение электропитание входных цепей, В

пост. 12±2,5

Макс. доп. входное напряжение, В

15

Выходная цепь источника сигналов

контактная или бесконтактная

Электрическое сопротивление источника сигналов, кОм:

— в положении «замкнуто» (не более)

— в положении «разомкнуто» (не менее)

0,5

15

Максимальный ток во входной цепи

при входном напряжении 12 В, мА

10

Гальваническая изоляция входных цепей

транзисторный оптрон

Напряжение изоляции (не менее), В

2500

Технические характеристики дискретных выходов

Количество выходов

2

Максимальное коммутируемое

напряжение, В

36

Вид гальванической развязки выходных ключей

транзисторный оптрон

Напряжение изоляции не менее, В

2500 В

Вид дискретного выхода:

открытый коллектор

Максимальный ток дискретного выхода, мА:

250

Суммарный ток дискретных выходов, мА

600

Защита выхода

нет

Тип датчиков температуры

DS18B20

Диапазон измерения температуры °С

от минус 55 до плюс 100

Максимальное количество датчиков

температуры, шт.

2

Максимальное удаление датчика

температуры, м

50

Скорость обмена данными, Бод

от 300 до 115200

Расстояние передачи, м

до 15

Режим работы

полудуплекс

Скорость обмена данными , Бод

от 300 до 115200

Расстояние передачи, м

до 1200

Гальваническая развязка (в зав. от исполн.)

есть

Режим работы

полудуплекс

Рекомендуемая линия передачи

витая пара

Полоса рабочих частот, кГц

от 20 до 100

Контроль потока данных

есть

Автоматическая коррекция чувствительности

есть

Поддерживаемые протоколы

TCP/IP, ARP, ICMP, Telnet

Поддерживаемые типы сети

Ethernet 10Base-T

Разъем Ethernet-интерфейса

RJ-45

Шифрование трафика

AES 128

Рабочий диапазон частот GSM, МГц

900 / 1800 / 1900

Выходная мощность радиопередатчика , Вт

2 (класс 4 на частоте 900МГц)

1 (класс 1 на частотах 1800/1900МГц)

Передача данных

GSM, CSD, SMS, FAX, GPRS

Пакетная передача в режиме GPRS

— GPRS класс

— схемы кодирования

— поддержка PBCCH

— скорость передачи данных, кБод

10

от CS1 до CS4

есть

до 86

Скорость передачи данных

в режиме CSD, кБод

до 14,4

Рабочая частота, МГц

868...870

Чувствительность приемника, dBm

−116

Макс. вых. мощность радиопередатчика, мВт

10

Метод модуляции

2FSK

Контроль потока данных

есть

Тип разъема для подключения антенны

SMA (female)

Поддерживаемый стандарт

USB 2.0

Скорость обмена данными, Мбит/с

до 3

Расстояние передачи, м

до 20

Поддерживаемые операционные системы

Windows 98, Windows XP, Windows 7, Windows 8, Linux и др.

Драйверы

www.ftdichip.com

Исполнение регистратора указано на маркировочной этикетке — 9 , см. рис. 2.

Полное наименование регистратора:

МУР1001.2 RCS H1-H2-H3-H4-H5-H6-H7-H8-H9-H10-H11,

где H1..H11— идентификаторы исполнения, см. таблицу ниже

В случае, если регистратор имеет интерфейс (интерфейсы) связи RS485, и на разъем порта этого интерфейса связи выведено напряжение для электропитания цепей интерфейса связи, то в обозначении соответствующего идентификатора (Н4...Н8) указывается величина данного напряжения. Например: обозначение «4G12 » указывает на наличие в регистраторе изолированного интерфейса связи RS485, при этом на соответствующих контактах разъема данного порта присутствует напряжение 12В.

Пример обозначения регистратора:

МУР1001.2 RCS 128-F8-E16-E-4G12-2F-4G12-PN-X-AC220-TS.

Идентификаторы исполнения регистратора

H1

Объем энергонезависимого

ОЗУ

R128*, R256, R384, R512, R768, R1024

Число соответствует

объему (в килобайтах) оперативного

запоминающего устройства

H2

Объем Flash

памяти

F0, F8, F16*, F32,

F64, F96, F192

Число соответствует

объему (в мегабайтах) Flash

памяти

H3

Объем EEPROM

E16, E32*, E64,

E128, E256

Число соответствует

объему (в килобайтах) памяти EEPROM

H4

Тип интерфейса

связи порта

«Port 1»

X

Отсутствует

4

RS485 без гальванической развязки

4G

RS485 с гальванической развязкой и внешним питанием интерфейсных цепей

4GT

RS485 с гальванической развязкой и встроенным питанием интерфейсных цепей

2

RS232 (TxD, RxD, GND)

2T

RS232 (TxD, RxD, GND) с уровнями сигналов 0..3.3 V

U

USB

GSM

GSM-канал

R4

Блок AD RMA v.4

P4

Блок AD PLC v.4

WF

Wi-Fi

H5

Тип интерфейса

связи порта

«Port 2»

X

Отсутствует

4

RS485 без гальванической развязки

4G

RS485 с гальванической развязкой и внешним питанием интерфейсных цепей

4GT

RS485 с гальванической развязкой и встроенным питанием интерфейсных цепей

2

RS232 (TxD, RxD, GND)

2T

RS232 (TxD, RxD, GND) с уровнями сигналов 0..3.3 V

U

USB

E10

Ethernet 10Mb

E100

Ethernet 100Mb

WF

Wi-Fi

H6

Тип интерфейса

связи порта

«Port 3»

X

Отсутствует

4

RS485 без гальванической развязки

4G

RS485 с гальванической развязкой и внешним питанием интерфейсных цепей

4GT

RS485 с гальванической развязкой и встроенным питанием интерфейсных цепей

2

RS232 (TxD, RxD, GND)

2T

RS232 (TxD, RxD, GND) с уровнями сигналов 0..3.3 V

U

USB

E10

Ethernet 10Mb

E100

Ethernet 100Mb

WF

Wi-Fi

H7

Тип интерфейса

связи порта

«Port 4»

X

Отсутствует

4

RS485 без гальванической развязки

4G

RS485 с гальванической развязкой и внешним питанием интерфейсных цепей

4GT

RS485 с гальванической развязкой и встроенным питанием интерфейсных цепей

2

RS232 (TxD, RxD, GND)

2T

RS232 (TxD, RxD, GND) с уровнями сигналов 0..3.3 V

U

USB

H8

Тип интерфейса

связи порта

«Port 5»

X

Отсутствует

4

RS485 без гальванической развязки

4G

RS485 с гальванической развязкой и внешним питанием интерфейсных цепей

4GT

RS485 с гальванической развязкой и встроенным питанием интерфейсных цепей

2

RS232 (TxD, RxD, GND)

2T

RS232 (TxD, RxD, GND) с уровнями сигналов 0..3.3 V

U

USB

R4

Блок AD RMA v.4

P4

Блок AD PLC v.4

H9

Тип интерфейса

связи порта

«Port 6»

X*

Отсутствует

DI4

4 дискретных входа

DO4_1

4 дискретных выхода

DO4_2

4 дискретных выхода

DIO4_2

2 дискретных входа и

2 дискретных выхода

AD 1W

2 датчика температуры

DS18B20

ADC_2(i)

модуль ADC-2 с токовым входным сигналом -20...+20 mA

ADC_2(u)

модуль ADC-2 с входным сигналом напряжения -5...+5 V

H10

Напряжение

электропитания

AC220

Переменное 220 В

DC24

Постоянное 24 В

DC12

Постоянное 12 В

H11

Температурный диапазон

TS

От минус 25 °C до плюс 55 °C

TE

От минус 40 °C до плюс 70 °C

Руководство по эксплуатации

Паспорт

Инструкция по настройке

Конфигуратор

Конкурентные преимущества регистратора MUR1001.2RCS

В регистраторе применен высокопроизводительный микроконтроллер Cortex M3. Благодаря высокой степени интеграции и богатым функциональным возможностям используемого микроконтроллера существенно упрощена схемотехника устройства в целом.

По сравнению с регистраторами предыдущих исполнений существенно увеличены размеры внешних банков памяти: энергонезависимое ОЗУ/FRAM- до 1024 KB (было 500КБ), EEPROM- до 256 KB(64), Flash- до 192 MB(4).

В устройстве предусмотрено 5 независимых последовательных каналов связи. Все 5 каналов могут использоваться для связи с приборами учета, до 3-х каналов — для связи с верхним уровнем системы.

Типы используемых протоколов для связи с верхним уровнем системы— проприетарный (PRA) и ModBus RTU. Планируется в I кВ. 2016г. DLMS/COSEM.

В регистраторе MUR1001.2RCS реализована параллельная работа последовательных каналов, что, при условии подключения приборов учета к разным каналам, обеспечит сокращение в несколько раз времени формирования записей в базах регистратора.

Программно-аппаратная реализация RTC с программной коррекцией хода обеспечивает надежность ведение календаря, поддержания единого времени в системе при уменьшении стоимости реализации.

Предусмотрена возможность чтения из приборов учета текущих показаний, архивов и журналов событий.

Типы баз данных регистратора MUR1001.2RCS: периодическая (текущие показания в заданные моменты времени), периодическая по изменениям (текущие показания в заданные моменты времени при изменении контролируемых параметров), архивная (журналы событий и различные архивы приборов учета), технологический журнал.

Максимальное количество подключаемых к регистратору приборов учета — до 65535, количество баз данных — до 65535. Реальные же значения количества подключаемых приборов учета и баз данных ограничиваются размерами используемых банков памяти.

Настраиваемые алгоритмы управления коммуникационным оборудованием, позволяют использовать каналы связи и коммуникационное оборудование различных типов (маршруты) от разных производителей в разных физических средах.

Возможность передачи данных на верхний уровень по инициативе регистратора по программируемому алгоритму (рассылка).

Возможность использования шифрования передаваемых на верхний уровень данных.

В регистраторе MUR1001.2RCS реализовано 2 уровня доступа — пользователь (только чтение данных) и администратор (чтение данных, изменение параметров настройки), защищенных паролями.

Возможность организации «прозрачного» канала для работы с приборами учета программными средствами, предлагаемыми производителем прибора.

Использование типовых модулей от НТЦ «Арго» для организации каналов связи — Ethernet, GSM/GPRS, RMA, RS 485, RS232, Bluetooth , WiFi, PLC, USB, Cl позволяют опираться на отработанные технологии и предоставляют Заказчику широкий ассортимент каналообразующей аппаратуры с возможностью «горячей» замены. В совокупности с возможностью интеграции каналов связи от ведущих приборостроителей, назначении основных и альтернативных каналов доставки информации позволяет проектировать системы любой сложности и заданной надежности.

Регистратор выпускается в трех альтернативными форм—факторах :

• Din — реечное исполнение;
•  на базе TSM платформы со свободно программируемым контроллером;
• на базе платформы SmartOn

что позволяет формировать технические/коммерческие предложения с учетом конкретных пожеланий Заказчика.

Новые технологические возможности позволили вопреки неблагоприятному курса рубля, инфляции, при существенном улучшении технических характеристик изделия сохранить ценовой диапазон на оборудование.
