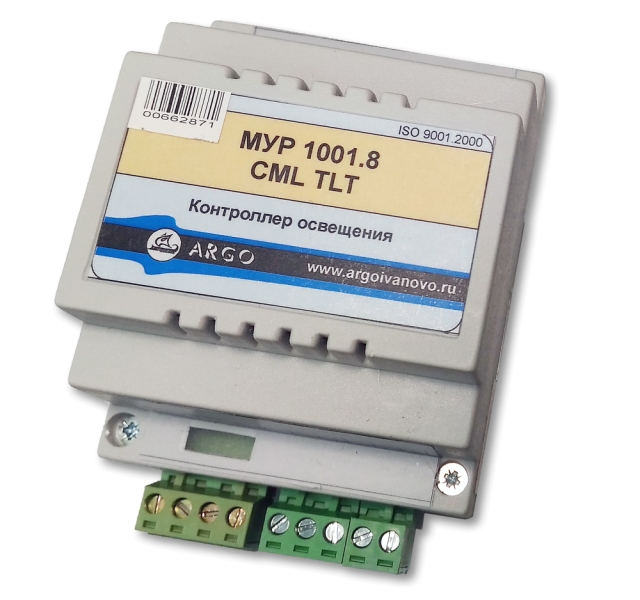

МУР 1001.8 CML (АСУНО)

  • Назначение
  • Тех. характеристики
  • Кодировка заказа
  • Документация и ПО

          Контроллер предназначен для использования в составе системы управления наружным освещением. Для корректного использования контроллера в составе информационно - измерительных комплексов МУР 1001 необходимо также ознакомиться с документами «Комплекс информационно-измерительный МУР 1001. Руководство по эксплуатации» и «Программное обеспечение «Энергоресурсы». Руководство оператора».
          Контроллер имеет возможность конфигурирования параметров работы и замены программируемого программного обеспечения (ПО) посредством последовательного интерфейса RS-485.

Основные технические характеристики

Режим работынепрерывный
Тип интерфейса связиRS-485 не изолированный
Скорость обмена данными интерфейса связи (прогр), бодот 300 до 57600
Количество ключей2
Вид коммутируемого токапеременный
Максимальный коммутируемый ток, А2
Количество дискретных линий ввода/вывода *10
Точность хода часов, с/сут±3
Рабочий диапазон температур окр. воздуха, град.от минус 40 до плюс 50
Относительная влажность окружающего воздуха, %не более 80 при 25 град.
Напряжение электропитания, В~230±10%
Потребляемая мощность (не более), ВА2,5
Выходное напряжение и макс. выходной ток встроенного источника питания, В, мА *12±2, 200
Габаритные размер (ШхВхГ), мм:
- корпуса
- с учетом выступающих частей
67х90х65
67х110х65
Подключение внешних цепейклеммные соединители
Способ крепленияна монт. планку (DIN-рейку) 35мм
Степень защитыIP20
Масса (не более), г230
Коэффициент готовности0,99
Время восстановления ,ч**1
Средний срок службы, лет10

* Зависит от исполнения
** При замене из ЗИП

Обозначение аппаратной реализации представляет собой запись вида:

МУР – 1001.9 CML TLT-H1-H2, где

МУР – 1001.9 CML TLT - общее обозначение изделия;

Порядковый номер идентификатора соответствует номеру позиции в таблице:

Иденти-фикатор

Описание
идентификатора

Вариант идентификатора

Значение идентификатора

H1 Выходное напряжение питания 12 12В
X нет
H2 Количество линий ввода/вывода 10 10
X нет

Руководство по эксплуатации pdf 935Кбскачать >>>
Паспортpdf 97Кбскачать >>>
Конфигуратор устройствzip 0.8Mскачать >>>
Планировщик расписания (ASUNO Scheduler)zip 0.3Mскачать >>>
