Оборудование АСКУЭ » Преобразователи число-импульсных сигналов » Преобразователи ЧИС МУР 1001.5 ADN - 485Преобразователи ЧИС МУР 1001.5 ADN - 485
- Назначение
- Тех. характеристики
- Кодировка заказа
- Документация и ПО

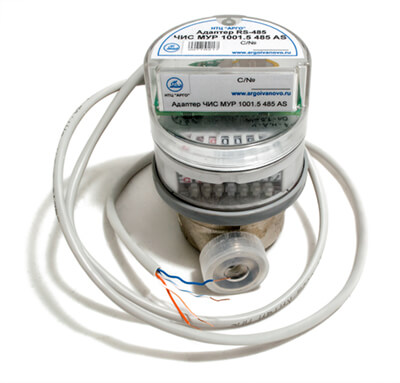

Адаптер предназначен для использования в составе информационно - измерительных комплексов МУР 1001 в качестве устройства проводной передачи данных от счетчика воды с импульсным выходом (расходомера).
Адаптер подсчитывает количество импульсов, поступающих от расходомера.
Адаптер по запросу передает по интерфейсу связи текущее содержимое счетчика импульсов.
Адаптер может использоваться совместно с расходомерами, имеющими импульсный выход с магнитоуправляемым контактом:
- МУР 1001.5 ADN – 485 – B : БЕТАР СГВ-15, СХВ-15;
- МУР 1001.5 ADN – 485 – AS: Аква-С ПУЛЬС-К-15
- МУР 1001.5 ADN – 485 – A: СКВ-15 (Арзамасский завод)
Адаптер поставляется установленным на корпус расходомера. |  |
|
Основные технические характеристики
|
|
Электропитание
|
встроенная батарея
|
|
Расчетное время работы от встроенной батареи, лет
|
6
|
|
Архив, записей
- модификация В
- модификация AS
|
-
20
|
|
Интерфейс связи
|
RS-485
|
|
Скорость передачи данных по интерфейсу связи, бод
- модификация В
- модификация AS
|
2400
9600, 4800, 2400
|
|
Дальность передачи данных по интерфейсу связи, м
|
до 1200
|
|
Длина кабеля интерфейса связи, мм
|
500±50
|
|
Электропитание интерфейса связи
|
внешнее
|
|
Напряжение электропитания интерфейса связи, В
|
5…12
|
|
Рабочий диапазон температур окружающего воздуха, 0С
|
от плюс 1 до плюс 60
|
|
Относительная влажность окружающего воздуха, %
|
не более 80 при 25 °С
|
|
Габаритные размер (ДИАМЕТР х ВЫСОТА), мм
- модификация В
- модификация AS
|
66х26
64x31
|
|
Масса (не более), г
|
50
|
|
Тип счетчика воды
|
Изготовитель
|
Обозначение преобразователя ЧИС при заказе
|
|
СГВ-15, СХВ-15
|
Производственно -коммерческая фирма «БЕТАР»
|
Преобразователь
ЧИС МУР 1001.5 ADN – 485-В
|
|
ПУЛЬС-К-15
|
Производственно-
торговая компания «Аква-С»
|
Преобразователь
ЧИС МУР 1001.5 ADN – 485-AS
|
|
СКВ-15
|
Арзамасский приборостроительный завод
|
Преобразователь
ЧИС МУР 1001.5 ADN – 485-A
|
| Руководство по эксплуатации МУР 1001.5 ADN – 485 – AS | (3 MБ) | скачать |
| Руководство по эксплуатации МУР 1001.5 ADN – 485 – B | (3 MБ) | скачать |
| Паспорт МУР 1001.5 ADN – 485 – AS | (94Кб) | скачать |
| Паспорт МУР 1001.5 ADN – 485 – B | (99Кб) | скачать |
| Конфигуратор | | скачать |
|
|
