Интерфейсный модуль RS485

Интерфейсный модуль RS485_ELF

Назначение
Тех. характеристики
Кодировка заказа
Документация и ПО

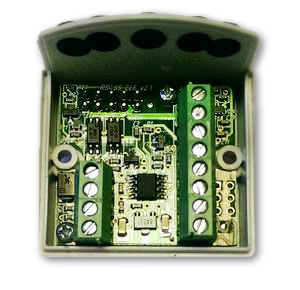

Модуль RS485_ELF представляет собой интерфейс RS-485 и предназначен для осуществления связи между квартирными теплосчетчиками Elf-m и такими устройствами, как персональный компьютер, карманный компьютер, устройства сбора и передачи данных.

Основные технические характеристики
Наименование	Значение
Стандарт	EIA RS 485
Скорость передачи	До 115 Кбит/с
Расстояние передачи	До 1200 м
Характер сигнала, линия передачи	дифференциальное напряжение, витая пара
Схема соединения	Полудуплекс, многоточечная
Напряжение питания	12 В ± 10 %
Максимальный ток потребления внешних потребителей	250 мА
Рабочий диапазон температур	(-35 …+45) ºС

Структура условного обозначения для интерфейсного модуля RS485_ELF:

RS485_ELF (H1), где

RS485_ELF – тип модуля;

H1 – идентификатор аппаратной реализации модуля

Идентификатор

Описание идентификатора

Вариант идентификатора

Значение идентификатора

Наличие импульсных входов

PID

PIE

PID - без импульсных входов

PIE – с четырьмя импульсными входами

Руководство по эксплуатации pdf 0.6 M скачать >>>
