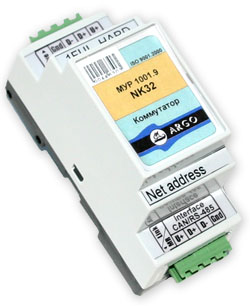

Коммутатор МУР1001.9 NK 32

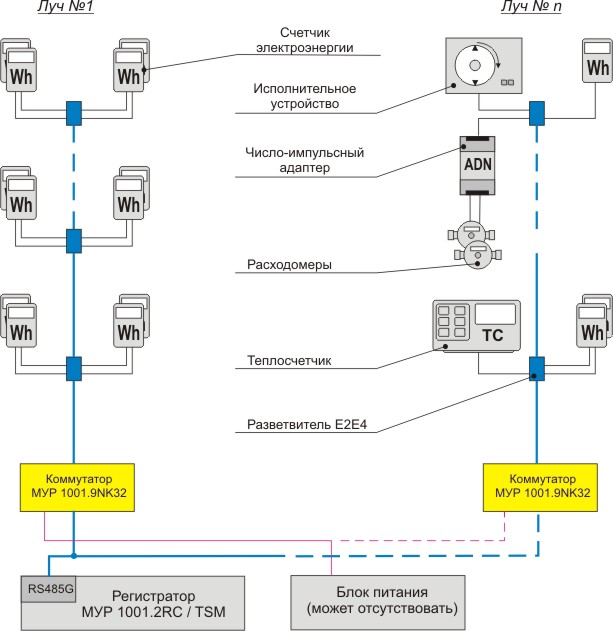

Назначение и область применения МУР1001.9 NK 32 Коммутатор предназначен для подключения сегментов сетей интеллектуальных устройств к общей линии RS-485/CAN с различными протоколами и скоростями обмена. Применение коммутатора позволяет повысить надежность системы в целом за счет сегментирования отдельных участков ее сети. Наиболее часто применяется в бытовом секторе. Надежность сети повышается за счет использования контроллеров сети, сегментирующих сеть на отдельные участки, как при объединении отдельных узлов учета по интерфейсу, так и внутри узла учета. Повреждение отдельных участков при этом не приводит к неисправности сети в целом.

Основные технические характеристики
Диапазон рабочих температур	-25 °С..+55°С для обычного исполнения
	-40°С..+70°С для изделий с расширенным температурным диапазоном
относительная влажность воздуха при температуре 25°С	до 80 %
Класс устойчивости к механическим воздействиям	L3 по ГОСТ 12997**
Класс устойчивости к воздействию окружающей среды	С1 для обычного исполнения; С2 для устройств с расширенным температурным диапазоном.
Группа по давлению	Р1 по ГОСТ 12997
Степень защиты	IP20 по ГОСТ 14254**
Напряжение питания	12 В
Макс. потребляемая мощность, Вт.	0,8
Макс. число коммутируемых каналов	4
Тип интерфейса для обмена данными с устройствами	RS-485/CAN
Терминальная скорость обмена с изделием бит/с	9600
Максимальная скорость передачи данных бит/с	115200
Протокол обмена для управления коммутатором	МУР ASCII
Режим работы	непрерывный
Габаритные размеры (Г х В х Ш), мм	115 х 60 х 35
Средний срок службы, лет	10

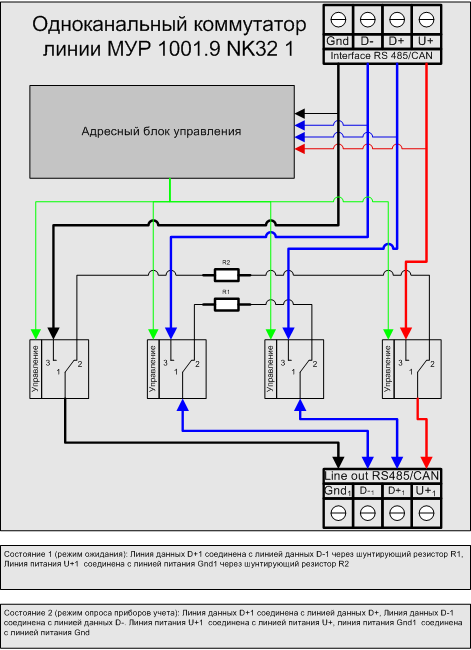

Обозначение аппаратной реализации

МУР 1001.9 NK 32 H1, где:

H1 – тип схемы коммутации интерфейса RS485/CAN

* - Для данной схемы коммутации максимальная длина соединительной линии со стороны «Interface RS485/CAN» должна быть не более 3 метров.

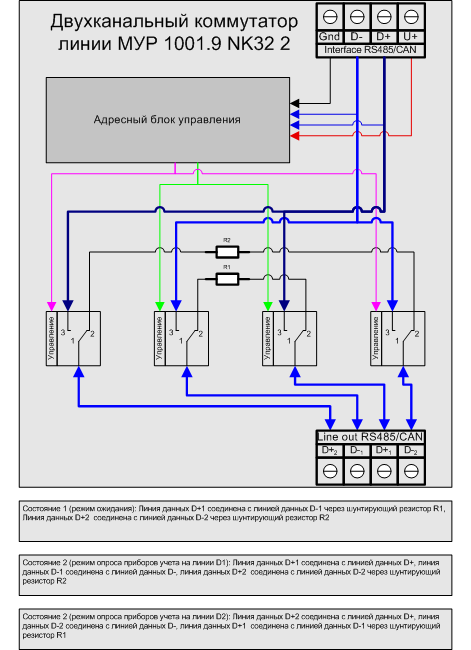

Структурная блок-схема двухканального коммутатора
