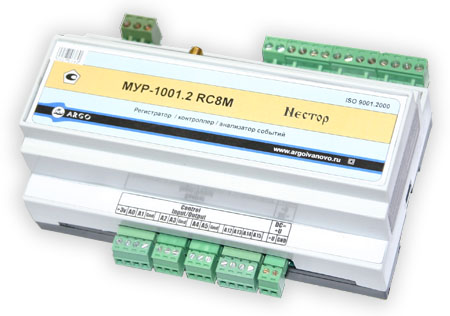

Микропроцессорное устройство регистрации МУР-1001.2RC8 М предназначено для приема, обработки, анализа и хранения информации, характеризующей хронологию изменения параметров различного рода процессов. Параметры, описывающие состояние контролируемого процесса, периодически считываются регистратором из подключенных к нему датчиков и измерительных приборов, анализируются, записываются в базы данных и передаются техническим средствам верхнего уровня для дальнейшей обработки, хранения и визуализации.
Программно-технические решения, реализованные в регистраторе, позволяют применять устройство, например, в системах пожарной и охранной сигнализации, системах контроля режимов технологических процессов, в регуляторах различного назначения и т. п.. Однако конкретная реализация регистратора ориентирована на использование в составе АСКУЭ в качестве устройства сбора и подготовки данных. Регистратор входит в состав системы «АРГО: Энергоресурсы» и работает со счетчиками электроэнергии, тепловычислителями, счетчиками газа, адаптерами дискретных и аналоговых сигналов и другими приборами учета (ПУ) с последовательными интерфейсами по каналам связи различных типов (проводным, а также, при использовании дополнительного оборудования- радио, PLC, Ethernet и др.).
Функциональные возможности регистратора
Функциональные возможности определяются набором входящих в состав регистратора модулей. Конструктивно модули представляют собой платы определенного форм-фактора, которые устанавливаются на разъемы базовой (или материнской) платы. Состав модулей определяется при заказе регистратора с учетом класса решаемых задач, состава и топологии расположения оборудования системы, типов используемых каналов связи. Модули можно разделить по конструктивному исполнению (интерфейсному разъему) и по функциональному назначению. По интерфейсному разъему модули выпускаются исполнений i10; i20; iMП. Для каждого типа интерфейсного разъема на базовой плате предусмотрено ограниченное число ответных разъемов (соответственно ограничено количество модулей с определенным интерфейсным разъемом, устанавливаемых на базовую плату). По функциональному назначению модули можно разделить на следующие группы:
интерфейсные модули: RS485, RS232, Bluetooth, USB, Ethernet и др.;
мезонинные модули – модуль OneWire, дискретного ввода-вывода, АЦП и т.д..
Функциональные возможности регистратора МУР 1001.2RC8М идентичны регистратору МУР 1001.2RC8. Отличие заключается в возможности установки на основную плату дополнительных модулей. Сопроцессор (устанавливается опционально) может работать с мезонинными субплатами. Мезонинные платы выполняются в следующих модификациях:
гальваническая развязка на ввод,
гальваническая развязка с ключами на вывод (две модификации),
АЦП,
Адаптер шины OneWire.
В зависимости от состава оборудования регистратора и мезонинных модулей, сопроцессор может выполнять различные функции: многоканальные UART, модули дискретного ввода/вывода, модули аналогового ввода. Также на базе сопроцессора могут быть реализованы устройства охраны, пожарной сигнализации, диагностики оборудования, управления технологическими процессами, регулировки теплопотребления и др.
Основные технические характеристики
Питание, В
(в зависимости от варианта исполнения)
сеть ~220 ±22 В частотой 50 ±0,5 Гц
=5±0,25В, =12±3В, =24±1,2В мощностью не менее 500 мВт
Максимальная потребляемая от сети мощность, Вт
8
Точность хода внутренних часов
± 3 сек/сутки (при включенной автокоррекции ±0.5 сек/сутки).
Формирование записей в периодических базах данных производится или циклически (от 1 раза в секунду до 1 раза в год) или по заданному расписанию (до 120 точек) в зависимости от настройки регистратора. При циклическом задании интервал времени между записями должен устанавливаться из ряда
- для года: 12, 6, 4, 3, 2, 1 раз в год;
- для месяца: 30, 15, 10, 6, 5, 3, 2, 1 раз в месяц;
- для суток: 24, 12, 8, 6, 4, 3, 2, 1 раз в сутки;
- для часов и минут: 60, 30, 20, 15, 12, 10, 6, 5, 3, 2, 1 раз в час или раз в минуту.
Максимальное количество хранимых в регистраторе баз данных
8
Типы задаваемых баз данных
периодическая, периодическая по изменениям, архивная, оперативный журнал, база аварийных событий.
Типы интерфейсов для обмена данными с внешними устройствами
RS232,
RS232TTL – RS232 с уровнями TTL,
RS485 - без гальванической развязки,
RS 485G – c гальванической развязкой и питанием оптрона от внешнего источника питания,
RS 485GT – c гальванической развязкой. и питанием от преобразователя DC-DC,
BT - Bluetooth,
USB,
GSM – GSM/GPRS,
Ethernet,
CL – токовая петля,
PLC – PLC-канал,
RMA – радиоканал,
RMA-MP - радиоканал
Количество каналов последовательного интерфейса (Предусмотрена настройка основного/ альтернативного каналов).
При использовании платы центрального процессора – 2 канала (на верхний и/или на нижний уровень системы), при наличии сопроцессора – дополнительно 3 канала (только для связи с устройствами нижнего уровня)
Поддерживаемые протоколы связи с устройствами верхнего уровня АСКУЭ
ASCII, Bin (тип протокола устанавливается при настройке регистратора).
Формат передаваемых по каналам связи данных
Формат обмена данными определяется при настройке регистратора.
8N1 (8 бит данных, без контроля четности, 1 стоповый бит),
8E1 (8 бит данных, контроль на четность, 1 стоповый бит),
8O1 (8 бит данных, контроль на нечетность, 1 стоповый бит).
Максимальное количество подключаемых устройств по RS-485, шт
64 (стандартная поставка)
Тип разъема для подключения антенны GSM и/или радиоканала
SMA (Male)
Максимальное количество подключаемых внешних устройств
1023
Габаритные размеры, мм
156 x 116 x 60
Масса (не более), г
200
Режим работы
Непрерывный (без принудительной вентиляции)
Рабочий диапазон температур
Исполнение TS - от -20 до +50○С
Исполнение TE - от -40 до +70○С
Относительная влажность при 25○С
до 90 %
Исполнение по устойчивости к механическим воздействиям ГОСТ 12997
L3
Степень защиты по ГОСТ 14254
IP 20
Исполнение по устойчивости к воздействию окружающей среды ГОСТ 12997
TS - С1, TE - C2
По давлению – P1
Комплектность поставки оговаривается при заказе и фиксируется в паспорте готового изделия. Обозначение аппаратной реализации регистратора представляет собой запись вида:
МУР1001.2RC8 М H1-H2-H3-H4-H5-H6-H7-H8-H9, где
МУР1001.2RC8 М – общее обозначение регистратора;
H1..H9– идентификаторы аппаратной реализации регистратора. Порядковый номер иден-тификатора соответствует номеру позиции в табл. 3.4.1: идентификатор H1 соответствует поз. 1 в таблице, идентификатор H2 – поз. 2 и т.д.
Обозначение версии программного обеспечения имеет вид:
v.19.XXX, (vs.Х.ХХ при наличии сопроцессора ввода/вывода), где
19 – базовый номер версии программного обеспечения регистраторов МУР1001.2RC8;
XXX (Х.ХХ для сопроцессора)– трехзначное буквенно-цифровое обозначение идентификатора номера версии.
Кроме обозначений аппаратной реализации и версии программного обеспечения при заказе оговаривается список устройств, работа с которыми поддерживается регистратором.
N поз
Компонент
Типовое
значение
Варианты
поставки
Обозначение
1
Максимальное количество подключаемых логических устройств
255
255, 1023
255 или 1023
2
Объем ОЗУ (RAM)
128 Кб
128, 512 Кб
RXXXX, где XXXX-объем ОЗУ в Кб
3
Объем внешней EEPROM
16 Кб
Отсутствует, 8, 16, 32 Кб
EXX, где XX- объем внешней EEPROM в Кб
4
Объем Flash
2 Мб
Отсутствует, 1, 2, 4, 8 Мб
FXX, где XX- объем Flash в Мб
5
Напряжение питания
~ 220 В
~220 В, =5В, =12В, =24В
1-й символ A-переменное напряжение, D-постоянное; число после 1-го символа - входное напряжение. После входного напряжения для встроенных блоков питания в скобках указываются конструктивные особенности и характеристики блока питания
6
Тип интерфейса основного (A) и дополнительного (B) каналов
A- RS232,
B–RS232TTL
A-RS232, RS232TTL, RS485, CAN.
B - отсутствует или RS232, RS232TTL, RS485, RS485(GT)*, CAN,
USB,
Тип интерфейса канала A, символ /, тип интерфейса канала B. Если канал B отсутствует, указывается только тип канала A. Символ G после обозначения типа интерфейса - гальваническая развязка. Символ T – наличие гальванически развязанного стабилизированного питания 5V на выходе интерфейса.
7
Процессор ввода/вывода
Имеется 3 последовательных канала, линии ввода/вывода отсутствуют
Отсутствует
U00
Имеется
U38**
8
Тип мезонинной платы
Отсутствует
ONE WIRE
DI4
DO4-1
DO4-2
ADC
AND-M
ONE WIRE
DI4
DO4-1
DO4-2
ADC
AND-M
9
Температурный диапазон
TS
от минус 25 до плюс 55
TS
от минус 40 до плюс 70
TE
Примечание.
* -для работы адаптера с интерфейсом RS485G требуется внешнее питание +5В;
-максимальный допустимый ток внешних потребителей с интерфейсом RS485GT не более 40mA.
** - алгоритм работы сопроцессора зависит от версии его прошивки.
