Преобразователь ЧИС МУР 1001.5 ADN

Преобразователь ЧИС МУР 1001.5 ADN – 2ME

Назначение
Тех. характеристики
Кодировка заказа
Документация и ПО

Назначение МУР 1001.5 ADN-2ME

Преобразователь ЧИС МУР 1001.5 ADN – ME (преобразователь ЧИС )предназначен для использования в составе информационно - измерительных комплексов МУР 1001 в качестве устройства ввода числоимпульсных или дискретных сигналов. Преобразователь ЧИС представляет собой двухканальный счетчик импульсов, с возможностью отслеживания состояния входа счетчика импульсов.

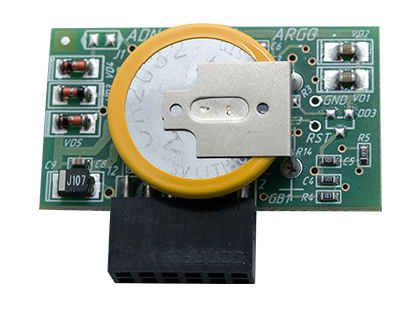

МУР 1001.5 ADN-2ME

Основные технические характеристики
Количество счетчиков импульсов	2
Объем счетчика импульсов, байт	4
Выходные цепи источника входных сигналов, исп. PW	«сухой контакт», «открытый коллектор»
Макс. допустимое входное напряжение, исп. PE, В	12
Макс. частота входных импульсов, Гц	25
Мин. длительность низкого уровня, мс	20
Пределы допустимой абсолютной погрешности счета импульсов при макс. частоте, за период 10 мин, имп	±2
Интерфейс связи	RS-232 TTL
Рабочий диапазон температур окружающего воздуха, ⁰С	от -40 до +50
Электропитание	встроенная батарея, внешнее стаб. 3,3 ±0,5В
Срок службы батареи (не менее), лет	4
Габаритные размеры (ШхВхГ), не более, мм	30х38х12
Внешние подключения	гнездо на плату 2,54 мм 12 конт.
Масса (не более), г	25
Средняя наработка на отказ, ч	100000
Средний срок службы, лет	10

Преобразователь числоимпульсных сигналов МУР 1001.5 ADN-2MЕ Н, где Н – идентификатор исполнения

Идентификатор исполнения	Варианты идентификатора исполнения	Описание
H	PW	Исполнение входных цепей	Входные цепи рассчитаны на датчики с выходом «сухой контакт», «открытый коллектор (сток)»
	PE		Входные цепи рассчитаны на датчики с потенциальным выходом

Руководство по эксплуатации (197 кБ) скачать
