Назначение и область применения радиомодема
Радиомодем представляет собой функционально и конструктивно законченное устройство для приема/передачи данных по радиоканалу при выходной мощности до 10 мВт, что позволяет использовать его без получения разрешений органов ГосСвязьНадзора.
Модем предназначен для построения информационно-измерительных систем с произвольной топологией, применяется в коммерческих системах сбора данных, телеизмерения, телеуправления, и т.д. Работая в «прозрачном» режиме, модем легко встраивается в уже построенные системы без необходимости доработки программного обеспечения.
Дальность связи зависит от рельефа местности, радиообстановки, от характеристик применяемых совместно с модемом антенн и т.д., и может варьироваться от нескольких сот метров до нескольких километров в условиях прямой видимости. Дальность связи можно увеличить благодаря возможности работы модема в режиме «Ретранслятор».
В случае обновления внутреннего программного обеспечения можно не снимая с объекта перепрошить радиомодем.
|  |
|

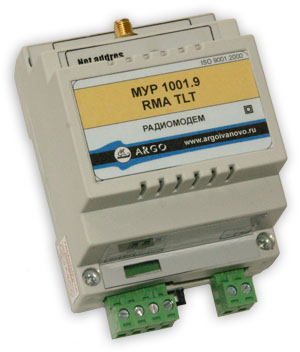

Конструктивно модем выпускается для монтажа на DIN рейку. Устройство базируется на новой технологической платформе TLT.
Для использования с радиомодемом НТЦ "АРГО" производит антенны с круговой и направленной диаграммой. Описание антенн можно посмотреть в разделе "Антенны".
| |
|
Основные технические характеристики
|
|
Режим работы
|
непрерывный
|
|
Рабочая частота, МГц
|
868...870
|
|
Чувствительность приемника, dBm
|
-116
|
|
Макс. вых. мощность радиопередатчика, мВт
|
10
|
|
Выходное сопротивление , Ом
|
50
|
|
Тип интерфейса связи (в зав. от исполн.)
|
RS485 изолир. RS485 не изолир. RS232, USB
|
|
Максимальная скорость передачи
данных по интерфейсу связи, кБод:
— RS232, RS485
— USB
|
115,2
1000
|
|
Максимальная дальность обмена данными
по интерфейсу связи, м
— RS232
— RS485
— USB
|
15
1200
20
|
|
Рабочий диапазон температур окр. воздуха, 0 С
|
от минус 40 до плюс 50
|
|
Относительная влажность окр. воздуха, %
|
не более 80 при 25°С
|
|
Срок хранения параметров настройки, лет
|
10
|
|
Напряжение электропитания (в зав. от исполн.), В
|
перем. 220±22, пост 7...15
|
|
Макс. потребляемая мощность, ВА, Вт
|
2
|
|
Выходное напряжение и макс. выходной
ток встроенного источника питания, В; мА
|
12±2 ; 100
|
|
Устойчивость к внешним воздействиям
по ГОСТ Р 52931
|
L3, P1, C1 или C2
(в зав. от исполн.)
|
|
Габаритные размер (ШхВхГ), мм
(без учета размера встроенной антенны)
|
70×95×65
|
|
Подключение внешних цепей
|
разъемы с внешн. клеммн. подключ.
|
|
Тип разъема для подключения антенны
|
SMA (female)
|
|
Способ крепления
|
на монт. планку (DIN-рейку) 35мм
|
|
Степень защиты
|
IP20
|
|
Масса (не более), г
|
250
|
|
Средняя наработка на отказ, час
|
100 000
|
|
Коэффициент готовности
|
0,99
|
|
Время восстановления ,час*
|
1
|
|
Средний срок службы, лет
|
10
|
Вариант исполнения
Обозначение аппаратной реализации модема представляет собой запись вида:
МУР 1001.9 RMA TLT -H1-H2-H3, где:
- МУР1001.9 RMA TLT - общее обозначение изделия;
- H1…H3 – идентификаторы аппаратной реализации изделия.
|
Иденти-фикатор
|
Назначение
|
Варианты идентификатора
|
Описание идентификатора
|
|
H1
|
Тип
интерфейса
связи
|
RS485
|
RS485 не изолированный
|
|
RS485G
|
RS485 изолированный
|
|
RS232
|
RS232
|
|
USB
|
USB
|
|
Н2
|
Напряжение
электропитания
|
220
|
Переменное 220 В
|
|
12
|
Постоянное 7 В...15 В
|
|
H3
|
Антенна
радиоканала
|
А
|
Не съемная.
Закреплена на корпусе радиомодема
|
|
N
|
Установлен разъем для подключения
антенны
|
|
|
