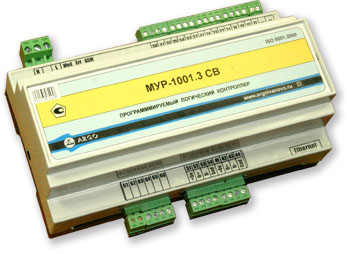

Оборудование АСКУЭ » Программируемые логические контроллеры » Программируемый логический контроллер МУР 1001.3 СВПрограммируемый логический контроллер МУР 1001.3 СВ
- Назначение
- Тех. характеристики
- Кодировка заказа
- Дополнительно
|
Программируемый логический контроллер (ПЛК) МУР 1001.3 СВ предназначен для решения задач АСУТП и диспетчеризации территориально распределенных объектов в различных отраслях промышленности, а также в ЖКХ и в системах автоматизации зданий.
ПЛК работает в соответствии с программой. Для программирования используется интегрированная среда разработки, поддерживающая стандартизированные языки МЭК(IEC) стандарта IEC61131-3.
|  |
|
Ввод и вывод дискретных и аналоговых сигналов производится через устройства с последовательным интерфейсом, работающие по протоколу Modbus RTU. Связь с системой верхнего уровня (SCADA-система) осуществляется по последовательному каналу с протоколом Modbus RTU.
Достоинствами контроллера является:
- использование открытого протокола;
- простота программирования и бесплатная графическая среда программирования;
- отладка без перезапуска работающей программы;
- возможность интегрирования оборудования сторонних производителей;
- широкий набор интерфейсов связи: RS232, RS485, USB, CL, PLC, Ethernet, GSM, RMA, WiFi, Bluetooth;
- три типа исполнения с разным количеством встроенных точек ввода-вывода: корпус на DIN рейку, настенный корпус (формфактор TSM платформы) и корпусе SmartOn.
|
|
Основные технические характеристики (V DIN)
|
| Режим работы | Непрерывный |
| 1 канал связи со средствами верхнего уровня (slave) | Протокол Modbus RTU. Варианты интерфейса:
RS485, RS232, RMA, PLC, USB, GSM, WiFi на базе InSide компонентов;
Ethernet на внешних компонентах. |
| 2 канал связи со средствами верхнего/нижнего уровня (slave/master) | Протокол Modbus RTU. Варианты интерфейса:
RS485, RS232, USB, WiFi, Ethernet на базе InSide компонентов;
GSM, RMA, PLC на внешних компонентах. |
| 3 канал связи с устройствами ввода/вывода (master) | Протокол Modbus RTU. Варианты интерфейса:
RS485, RS232, USB, WiFi, Bluetooth, CL на базе InSide компонентов;
Ethernet, GSM, RMA, PLC на внешних компонентах. |
| 4 канал связи с устройствами ввода/вывода (master) | Протокол Modbus RTU. Варианты интерфейса:
RS485, RS232, USB, WiFi, Bluetooth, CL на базе InSide компонентов;
Ethernet, GSM, RMA, PLC на внешних компонентах. |
| 5 канал связи с устройствами ввода/вывода (master) | Протокол Modbus RTU. Варианты интерфейса:
RS485, RS232, USB, WiFi, Bluetooth, CL, RMA, PLC на базе InSide компонентов;
Ethernet, GSM на внешних компонентах. |
| Максимальное количество точек ввода/вывода | 1024 |
| Количество входов (DI)/выходов(DO) на InSide модуле | 4DI или 4DO или 2DI, 2DO (см. InSide компоненты) |
| Объемы памяти для программ пользователя | 512 КБ |
| Объемы памяти для хранения данных: ОЗУ/FLASH | до 1024 КБ / до 192 МБ |
| Точность хода внутренних часов, с/сут. | ± 3 без программной коррекции |
| Напряжение электропитания (в зав. от исполн.), В | перем. 220 +22-33;
пост. 12±3;
пост. 24±1,2 |
| Максимальная потребляемая мощность, ВА | 2 |
| Габаритные размеры, мм | 156×95×60 |
| Способ крепления | на монт. планку 35 мм (DIN-рейка) |
| Подключение внешних цепей | разъемы с внешними клеммными подключениями |
| Степень защиты (вариант исполнения для монтажа на DIN рейку) | IP20 |
| Масса (не более) | 400 г |
| Наработка на отказ, час | 40 000 |
| Средний срок службы, лет | 10 |
| Рабочий диапазон температур окр. воздуха, °С | от минус 40 до плюс 50 |
| Относительная влажность окр. воздуха, % | не более 80 при 35 °С |
Конкретные технические характеристики InSide компонентов смотри в соответствующих разделах на сайте
МУР1001.3 CB H1-H2-H3-H4-H5-H6-H7-Н8, где
МУР1001.3 CB – тип контроллера;
H1..H8– идентификаторы исполнения.
Идентификаторы исполнения ПЛК.
|
Идентификатор
|
Назначение
|
Варианты идентификатора
|
Описание идентификатора
|
| H1 | Тип интерфейса связи порта "Port 1" | X | Отсутствует |
| 4 | RS485 без гальванической развязки |
| 4G | RS485 с гальванической развязкой и внешним питанием интерфейсных цепей |
| 4GT | RS485 с гальванической развязкой и встроенным питанием интерфейсных цепей |
| 2 | RS232 (TxD, RxD, GND) |
| 2T | RS232 (TxD, RxD, GND) с уровнями сигналов 0..3.3 V |
| U | USB |
| GSM | GSM-канал |
| WF | Wi-Fi |
| E | Ethernet |
| H2 | Тип интерфейса связи порта "Port 2" | X | Отсутствует |
| 4 | RS485 без гальванической развязки |
| 4G | RS485 с гальванической развязкой и внешним питанием интерфейсных цепей |
| 4GT | RS485 с гальванической развязкой и встроенным питанием интерфейсных цепей |
| 2 | RS232 (TxD, RxD, GND) |
| 2F | RS232 (TxD, RxD, DTR, CTS, RTS, RI, GND) |
| 2T | RS232 (TxD, RxD, GND) с уровнями сигналов 0..3.3 V |
| 2FT | RS232 (TxD, RxD, DTR, CTS, RTS, RI, GND) с уровнями сигналов 0..3.3 V |
| H3 | Плата расширения порта "Port 6"
| X* | Отсутствует |
| DI4 | 4 дискретных входа |
| DO4_1 | 4 дискретных выхода (0,15 A) |
| DO4_2 | 4 дискретных выхода (1 A) |
| DIO4_2 | 2 дискретных входа и 2 дискретных выхода |
| H4 | Напряжение электропитания | AC220* | Переменное 220 В |
| DC24 | Постоянное 24 В |
| DC12 | Постоянное 12 В |
| H5 | Температурный диапазон | TS* | От минус 25 °C до плюс 50 °C |
| TE | От минус 40 °C до плюс 70 °C |
| H6 | Объем энергонезависимого ОЗУ | R128*, R256, R384,
R512, R768, R1024 | Число соответствует объему (в килобайтах) оперативного запоминающего устройства |
| H7 | Объем Flash памяти | F0, F8*, F16, F32, F64, F96, F192 | Число соответствует объему ( в мегабайтах) Flash памяти
|
| H8 | Форм - фактор | DIN
TSM
SmartOn | |
Программируемый логический контроллер (ПЛК) МУР 1001.3 СВ предназначен для решения задач АСУТП и диспетчеризации территориально распределенных объектов в различных отраслях промышленности, а также в ЖКХ и в системах автоматизации зданий.
Конструктивно контроллер выполняется в трех форм – факторах:
- В корпусе с креплением на DIN рейку;
- В корпусе SmartOn - для задач «домашней» автоматизации;
- В формфакторе TSM платформы – для тяжелых условий производства.
В контроллере заложены относительно скромные вычислительные ресурсы, которые при наличии современной среды кодирования и отладки позволяют решать широкий класс задач.:
- высокопроизводительный процессор RISC архитектуры ARM, с частотой 72МГц компании STM;
- объем оперативной памяти – 1 МБ;
- объем постоянной памяти – Flash память, 192 МБ;
- объем энергонезависимой памяти, для хранения значений переменных – до 64 КБ.
Эксплуатационные особенности:
1. Операционная система реального времени;
2. Гибкая система инсталлирования «железа» : унификация интерфейсных модулей позволяет конфигурировать конкретное изделие под нужды заказчика с последующим переконфигурированием на объекте;
3. До пяти независимых интерфейсных каналов;
4. Журнал логов действий обслуживающего персонала;
5. Развитая система самодиагностики с уведомлением;
6. Опционально встроенный UPS;
7. Для связи с внешними устройствами используется широко распространенный протокол MODBUS RTU;
8. Для устройств, не поддерживающих протокол MODBUS RTU предусмотрен конвертер в стандартный протокол;
9. Встроенные RTC с автокоррекцией хода;
10. Варианты исполнения с расширенным температурным диапазоном и IP54;
11. Удаленная перепрошивка кодовой области в защищенном режиме;
12. Широкий набор внешних устройств как своего производства, так и сторонних производителей.
Процедуры написания и отладки программ осуществляется в бесплатно распространяемой системе Beremiz.
|
|
