Основываясь на нашем богатом опыте, с уверенностью можем утверждать, что формализация подключения счетчиков – это не пустая трата денег.
Ошибки при подключении счетчиков ведут к финансовым потерям, которые не соизмеримы со стоимостью дополнительных приборов для монтажа, а именно разветвительных коробок.

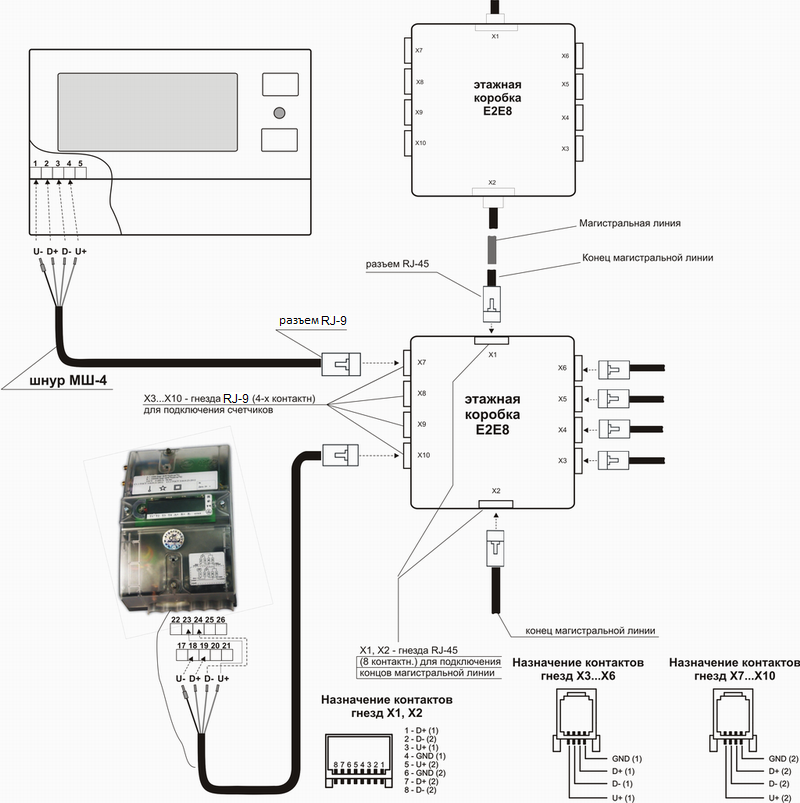

Разветвитель Е2Е4/8 предназначен для коммутации цепей RS-485 и позволяет:
· подключать до 8 устройств с помощью кабелей МШ-4;
· упростить монтаж оборудования и замену кабеля при повреждении линии.
Компактность габаритов коробки также является неоспоримым преимуществом при её монтаже.
Разветвитель Е2Е4/8 представлен несколькими модификациями (подробнее в разделе «Кодировка заказа»).
Осуществлена возможность подключения от 4 до 8 каналов на одной или двум магистралях.
Разветвители могут поставляться с локальной стабилизацией напряжения для счетчиков, требующих внешнего питания.
Обновленная версия этажных коробок опционально оснащается терминатором, что позволяет обеспечивать стабильное положение рабочей точки и согласовывать нагрузку на линии.
Несомненным преимуществом для интерфейсных линий RS-485 является их защищенность от считывания данных. Для этого в конструкции этажной коробки предусмотрено место для пломбы.
Обозначение аппаратной реализации
Е2Е4/8 H1-H2-H3, где:
Е2Е4/8 – общее обозначение изделия;
H1…3– идентификаторы аппаратной реализации
|
|
Идентификатор
|
Вариант
идентификатора
|
Значение идентификатора
|
| H1 | 4
| 4 канала, одна магистраль
|
| 8 | 8 каналов, одна магистраль |
| 2x4 | 2 магистрали по 4 канала |
| H2* | C
| со стабилизацией напряжения 5V
|
| HC | без стабилизации |
| С/НС | 1 магистраль 4 канала - со стабилизацией 5V,
2 магистраль 4 канала - без стабилизации |
| H3 | Т
| терминатор + резисторы смещения рабочей точки
|
| Л | линейный, без резисторов смещения рабочей точки |
* - модификация С/НС только для Н1=2х4
