Модуль применяется в составе автоматизированных систем учета и управления потреблением электроэнергии, построенных на базе ПТК "АРГО: Энергоресурсы" и электросчетчиков "Меркурий 200" производства Холдинга "Инкотекс".
Принцип действия основан на возможности данного электросчетчика использовать телеметрический выход в качестве сигнального в режиме лимитирования энергопотребления.
Описание процесса конфигурирования устройства можно найти на вкладке "Дополнительно"
Основные технические характеристики
Диапазон рабочих температур
-25 °С..+55°С
Относительная влажность при 25°С
до 80 %
Класс устойчивости к механическим воздействиям
L3 по ГОСТ 12997
Группа по давлению
Р1 по ГОСТ 12997
Степень защиты
IP0 по ГОСТ 14254
Класс устойчивости к воздействию окружающей среды
С1
Режим работы
непрерывный
Средний срок службы
10 лет
Габаритные размеры (ГхШхВ), мм
35 х 12 х 15
Потребляемый ток, мА
11
Напряжение питания, В
220
Формируемый ток утечки, мА
40
Тип интерфейса для обмена данными с устройствами
RS-485/CAN

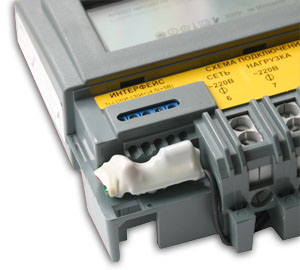

АД УЗО-Мерк
Модификаций не предусмотрено
Принцип действия: В схему соединения добавляем устройство, позволяющее отслеживать режимы превышения мощности на основании состояния режима импульсного выхода счетчика. При превышении заданного порога мощности счетчик выдает заданную последовательность импульсов, на выходе устройства формируется ток утечки 30 мА. Данный ток утечки подается на УЗО, в результате чего срабатывает защита и потребитель отключается. По истечении 10 секунд счетчик сбрасывает состояние перегрузки. Включение нагрузки производится вручную.

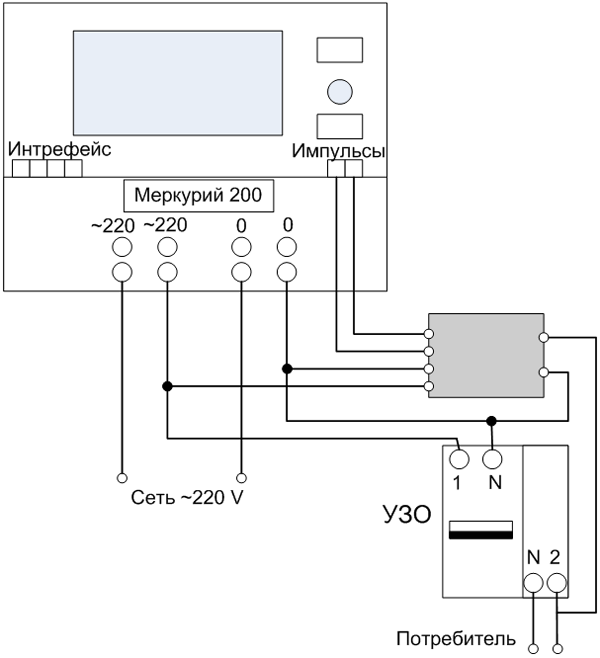

Схема подключения устройства

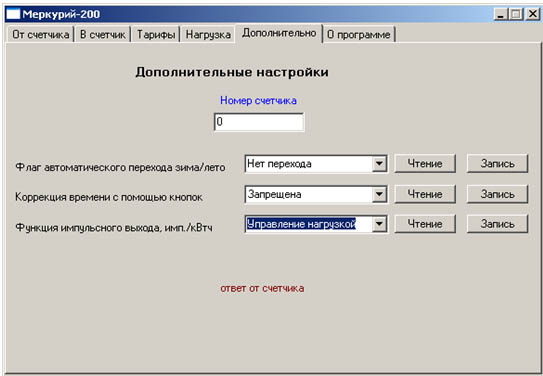

Конфигурирование устройства. Для конфигурирования устройства необходимо:
1.выполнить конфигурирование импульсного выхода счетчика для управления нагрузкой.

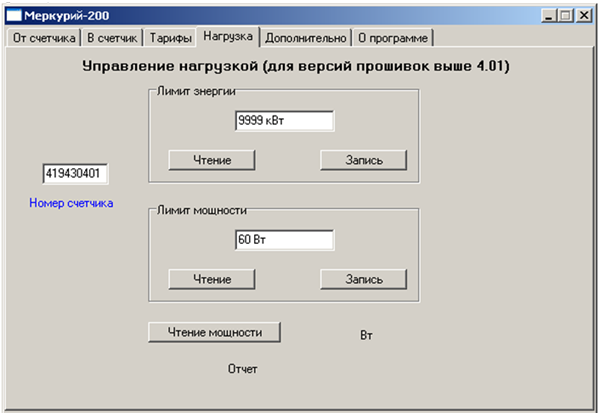

2.выставить лимиты энергии либо лимит мощности для счетчика.
