Оборудование АСКУЭ » Комплектные изделия » БСД » RC8-GSM-PLC-СИГН

RC8-GSM-PLC-СИГН

  • Назначение
  • Тех. характеристики
  • Кодировка заказа
  • Документация и ПО
  • Дополнительно

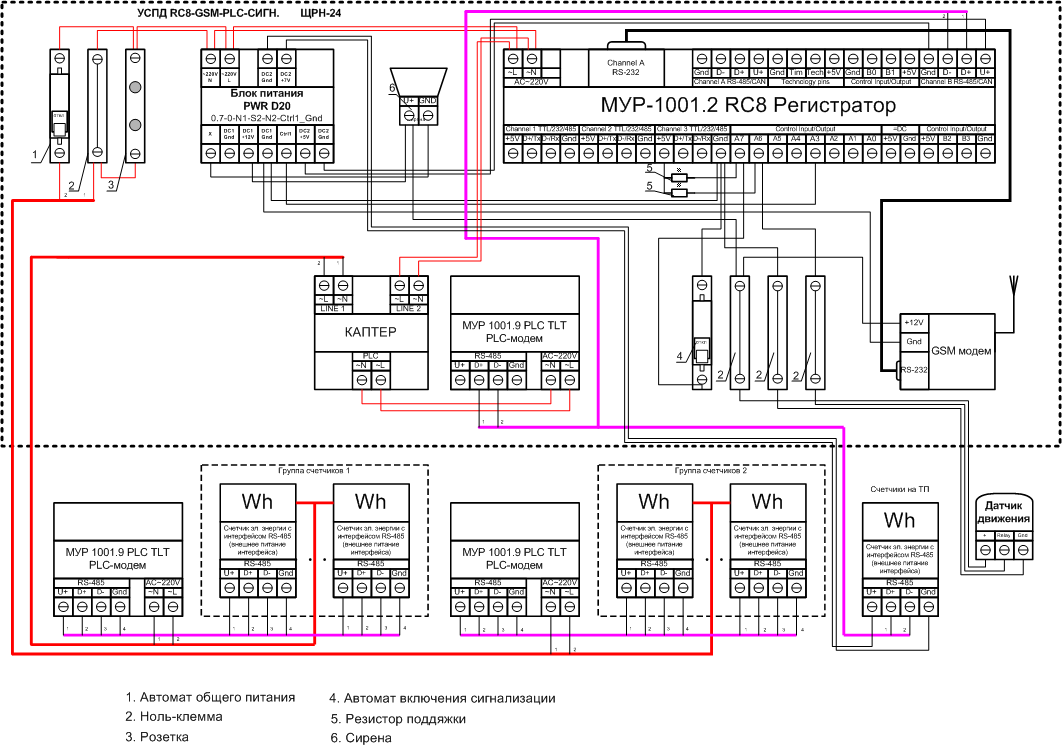

Данный вариант блока сбора данных является функционально законченным устройством, предназначенным для решения задач АСКУЭ и организации охраны объекта, в котором смонтирован БСД. Применяется, в основном, на энергетических объектах, первичные приборы учета на которых расположены как на самом объекте, так и дистанционно. Связь с приборами учета, находящимися на самом объекте осуществляется по RS485. Связь с приборами учета, находящимися вне объекта, осуществляется по PLC-каналу силовой сети 0,4кВ. Внешние приборы учета или группы приборов должны быть укомплектованы PLC-модемом, например МУР1001.9 PLC TLT.

В данной конфигурации PLC-модем устанавливается на DIN-рельс в блок сбора данных. Достоинством данного варианта установки является простота инсталляции, обслуживания и ремонта

RC8-GSM-RMA-СИГН

Основные технические характеристики

Диапазон рабочих температур -25 °С..+55°С для обычного исполнения
-40°С..+70°С для изделий с расширенным температурным диапазоном
Относительная влажность при 25°С до 80 %
Напряжение питания ~220В ± 15%
Класс устойчивости к механическим воздействиям L3 по ГОСТ 12997
Группа по давлению Р1 по ГОСТ 12997
Степень защиты IP31 по ГОСТ 14256-96
Класс устойчивости к воздействию окружающей среды С1 для обычного исполнения; С2 для устройств с расширенным температурным диапазоном.
Режим работы непрерывный
Средний срок службы 10 лет
Габаритные размеры ВхШхГ, мм 395х310х120
Вес брутто, кг. 5
Потребляемая мощность Не более 18Вт
Нагрузочная способность интерфейса RS485 64 внешних устройства
Максимальный ток линии питания интерфейсов внешних устройств, А 0,5
Тип применяемого датчика движения SPR-600
Тип применяемой сирены ООПЗ-12

Остальные технические характеристики, определяющие параметры системы АСКУЭ (АСТУЭ), реализованной с применением данного БСД описаны в документации на изделия, входящие в состав данного БСД.

Обозначение спецификации заказа выглядит следующим образом:
БСД (RC8-GSM-PLC-СИГН)
Инструкция по эксплуатацииpdf 80Kскачать>>>
