Оборудование АСКУЭ » Прочее » Антенны » Антенна F12

Антенна F12

  • Назначение
  • Тех. характеристики
  • Кодировка заказа

Назначение антенны F12

Антенна предназначена для использования в системах передачи данных, базирующихся на радиомодемах с частотой 868 МГц. Антенна характеризуется высоким коэффициентом усиления сигнала и круговой диаграммой направленности в горизонтальной плоскости.

Наиболее частое применение - антенна для базовых радиомодемов в системах с топологией "звезда". Например, устанавливается совместно с БСД на трансформаторных подстанциях во дворах жилых домов для сбора данных по радиоканалу с ВРУ прилежащих домов.

Существует модификация данной антенны, имеющая возможность интеграции её с радиомодемом в один узел. Такая интеграция сводит к нулю потери в тракте "Радиомодем-Антенна".

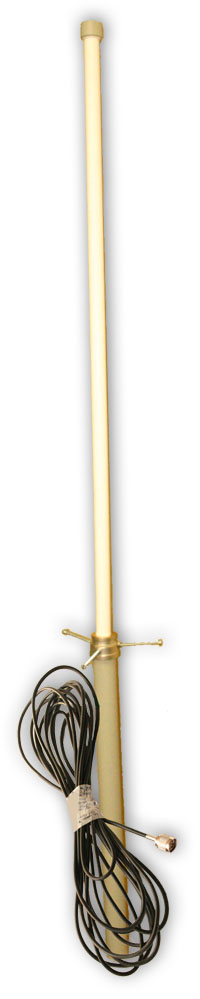

Антенна F12

Основные технические характеристики

Рабочий диапазон частот, МГц863-877
Усиление, dBi9
КСВ, не хуже1,5
Поляризациявертикальная
Допустимая мощность, Вт40
Сектор излучения в
H-плоскости (-3 dB)
3600
Сектор излучения в
E-плоскости (-3 dB)
200
Входное сопротивление, Ом50

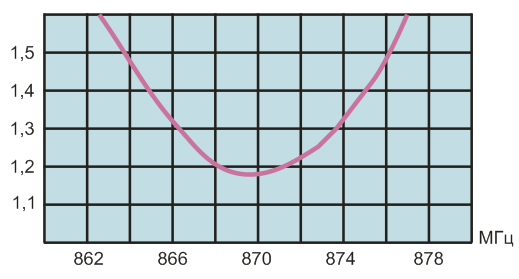

График КСВ

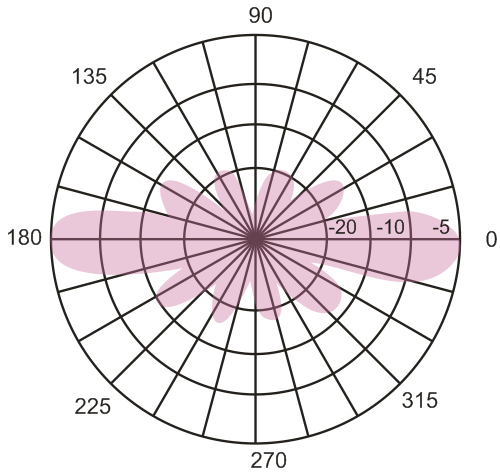

Диаграмма направленности в вертикальной плоскости

Обозначение аппаратной реализации

F12
