Назначение и область применения

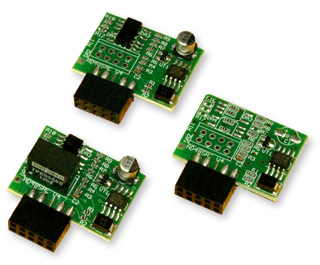

Интерфейсные модули AD-485/CAN G, GT, GTH, GTI предназначены для интеграции в устройства, оборудованные интерфейсом формата i10, такие как МУР 1001.2 RC, МУР 1001.2 TSM, ADV-1, ADV-2, МУР 1001.9 TLT.

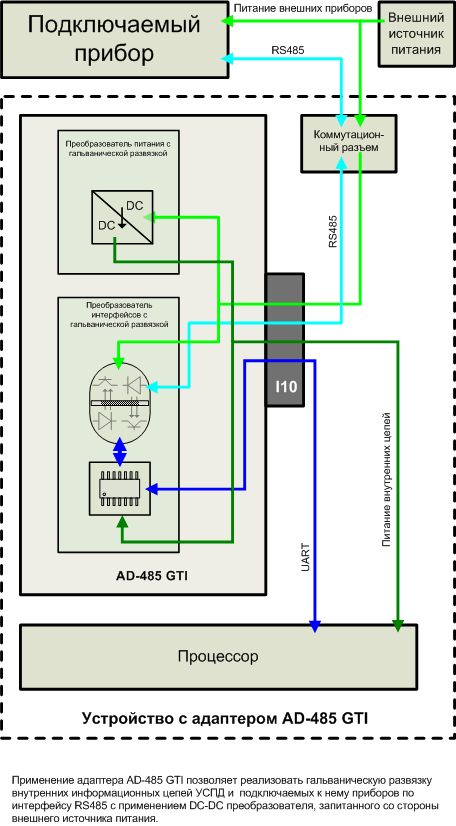

Модули применяются для преобразования сигналов ТТЛ/КМОП уровней в уровни интерфейса RS-485 с гальванической развязкой (AD-485G), а также с гальванической развязкой и питанием от DC-DC преобразователя. DC-DC преобразователь можно запитать как со стороны платы процессора (RS-485GT), так и со стороны интерфейса RS-485(RS-485GTI). Напряжение питания модуля может быть 3 или 5 вольт, что необходимо указать в заказе.
|  |
|
Интерфейс связи RS-485 является наиболее широко используемым промышленным стандартом, использующим двунаправленную сбалансированную линию передачи. Он поддерживает многоточечные соединения, обеспечивая создание сетей с количеством узлов до 64 и передачу на расстояние до 1200 м. Использование повторителей интерфейса RS-485 позволяет увеличить расстояние передачи еще на 1200 м или добавить еще 64 узла. Стандарт RS-485 поддерживает полудуплексную связь. Для передачи и приема данных рекомендуется использовать витую пару проводников.
|
|
Основные технические характеристики
|
| Стандарт | EIA RS 485 |
| Скорость передачи | До 115 Кбит/с |
| Расстояние передачи | До 1200 м |
| Характер сигнала, линия передачи | дифференциальное напряжение,
витая пара |
| Количество драйверов | 32 |
| Количество приемников | 32 |
| Схема соединения | Полудуплекс, многоточечная |
| Гальваническая развязка цепей ТТЛ | AD-485 | Нет |
| AD-485G, AD-485GT, AD-485GTH | Есть |
| Наличие встроенного DC-DC преобразователя | AD-485, AD-485G | Нет |
| AD-485GT, AD-485GTH | Есть |
| Выходное напряжение 5V, 200mA макс. | AD-485G, AD-485GT | Нет |
| AD-485, AD-485GTH | Есть |
| Напряжение питания | 3,3 В ± 10 % |
| Максимальный ток потребления | 250 мА |
| Рабочий диапазон температур | -35 …+45 ºС |
|
Обозначение аппаратной реализации
AD-485 H1, где
AD485 – тип адаптера
H1 – идентификатор аппаратной реализации адаптера
|
|
Идентификатор
|
Описание идентификатора
|
Вариант идентификатора
|
Значение идентификатора
|
H1 |
Вариант исполнения интерфейса |

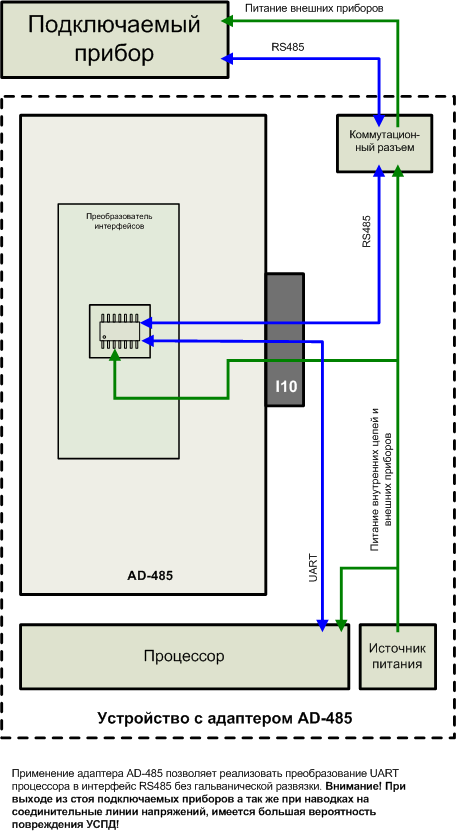

N |
Без гальванической развязки |

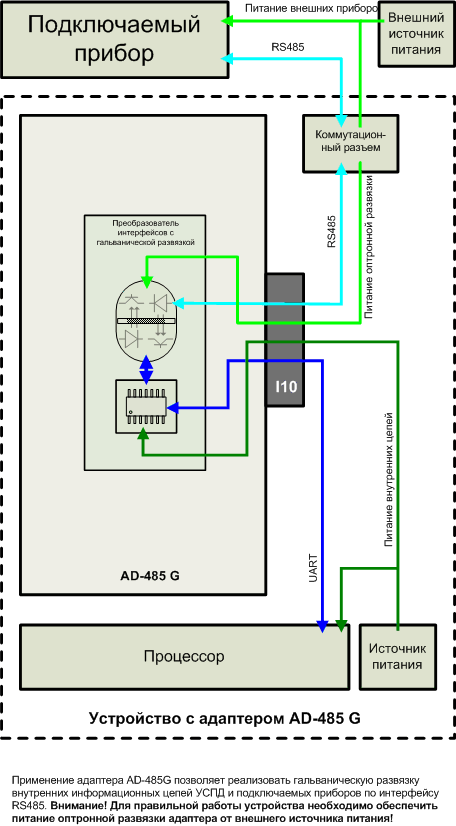

G |
С гальванической развязкой, и питанием оптронов развязки от внешнего источника питания |

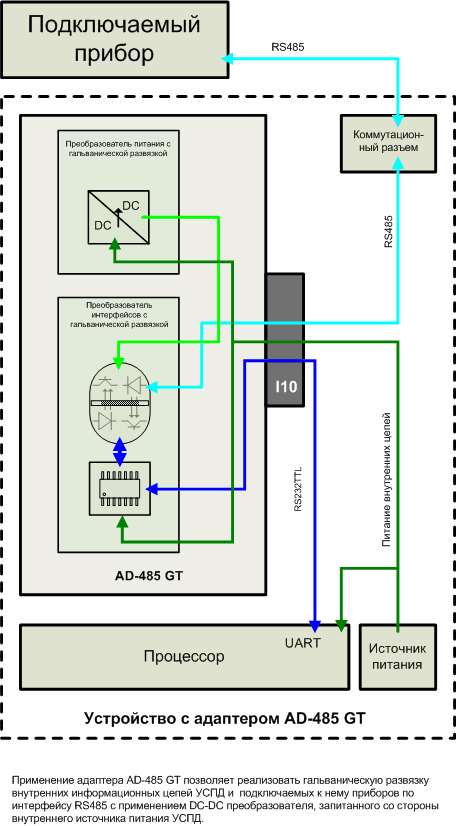

GT |
С гальванической развязкой и питанием оптронов развязки от преобразователя DC-DC |

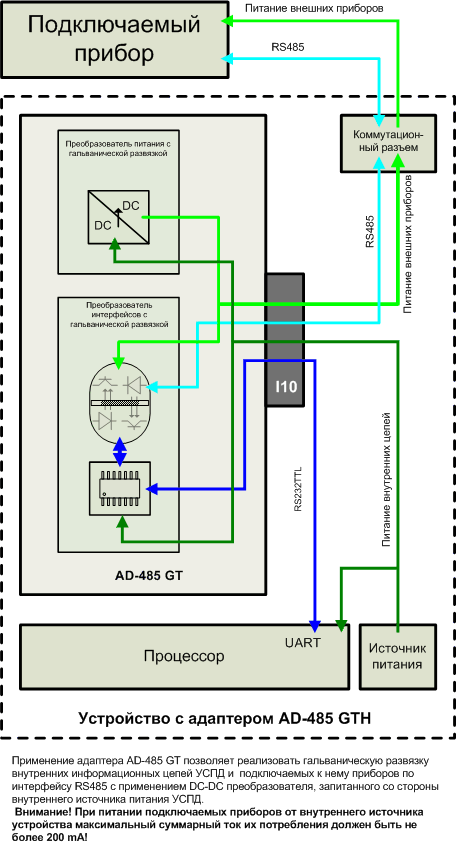

GTH |
С гальванической развязкой и питанием оптронов развязки и внешних потребителей U=5V, Iмакс=200mA от преобразователя DC-DC. |
|
|
