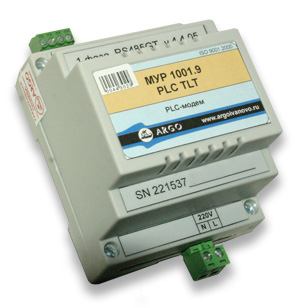

МУР 1001.9 PLC TLT

Назначение и область применения PLC (Power line Communication) - модем   предназначен для использования в составе информационно - измерительных комплексов МУР 1001  в качестве устройства  передачи данных  по однофазным электрическим сетям  переменного тока  с номинальным напряжением  220 В. Дальность связи зависит от состояния сети 0,4 кВ, текущей нагрузки, наличия помех и т.д., и может варьироваться от нескольких сот метров до нескольких километров. Дальность связи можно увеличить благодаря возможности работы модема в режиме «Ретранслятор». Модем устанавливается в защитном шкафу на DIN-рейку вместе с другим оборудованием АСКУЭ. Рекомендуется закрепить DIN-рейку на заднюю стенку шкафа в горизонтальном положении. Допускается вертикальное крепление DIN-рейки, а также размещение DIN-рейки на боковых, верхней и нижней стенках шкафа. Металлический шкаф должен быть заземлен. Устройство базируется на новой технологической платформе TLT.  Для  подключения однофазных PLC-модемов  к трёхфазной сети 0,4 кВ предназначено устройство сопряжения МУР 1001.9 PLC LC

Принципы работы Модем может функционировать в одном из четырех режимов: «Прозрачный», «Пакетный», «Стробирование», «Ретранслятор». Режим «Прозрачный» целесообразно использовать для обмена данными от сторонних производителей оборудования. Конец пакета определяется по межбайтному интервалу [100ms], пакет не более 58 байт. Режим «Пакетный» служит для построения информационных сетей передачи данных: точка-точка, точка - много точек, точка - много точек с базовой станцией и их комбинации. Режим «Стробирование» позволяет по внутреннему RTC фиксировать данные по активному суммарному тарифу. Зафиксированные данные хранятся в течение суток, далее перетираются новыми значениями. Приведенный механизм позволяет производить корректный суточный баланс по объекту. Режим «Ретранслятор» может быть прописан в любой модем. При этом модем безусловно «повторяет» принятый пакет. Рекомендуется применять не более 2-3 колен ретрансляции. PLC-модем динамически отслеживает состояние линии связи и адаптивно корректирует собственную чуствительность и мощность. Это позволяет применять его на как на сильно зашумленных линиях (например, на линиях с мощными электродвигателями - насосные станции), так и на линиях с обычной нагрузкой – жилые поселки.

Основные технические характеристики
Режим работы	непрерывный
Режим передачи данных	полудуплекс
Полоса рабочих частот, кГц	от 20 до 100
Контроль потока данных	есть
Автоматическая коррекция чувствительности	есть
Тип интерфейса связи (в зав. от исполн.)	RS485 изолир., RS485 не изолир.,RS232
Скорость передачи данных по интерфейсу связи, Бод	от 2400 до 57600
Рабочий диапазон температур окр. воздуха, 0 С	от минус 40 до плюс 50
Относительная влажность окружающего воздуха, %	не более при 25 С
Срок хранения параметров настройки, лет	10
Напряжение электропитания , В	перем. 220 ±22
Потребляемая мощность (не более), ВА	2
Выходное напряжение и макс. выходнойток встроенного источника питания, В, мА	12±2, 100
Устойчивость к внешним воздействиям по ГОСТ Р 52931	L3, P1, C1 или C2 (в зав. от исполн.)
Габаритные размер (ШхВхГ), мм	70 х 95 х 65
Подключение внешних цепей	разъемы с внешн. клеммн. подключ
Способ крепления	а монт. планку (DIN-рейку) 35мм
Степень защиты	IP20
Масса (не более), г	300
Коэффициент готовности	0,99
Время восстановления ,час*	1
Средний срок службы, лет	10

* При замене из ЗИП

Варианты исполнения МУР 1001.9 PLC TLT

Обозначение аппаратной реализации модема представляет собой запись вида: МУР1001.9 PLC TLT H1, где
МУР1001.9 PLC TLT - общее обозначение изделия;
H1 – идентификатор аппаратной реализации изделия

Руководство по эксплуатации	pdf 415	скачать >>>
Паспорт	pdf 234K	скачать >>>

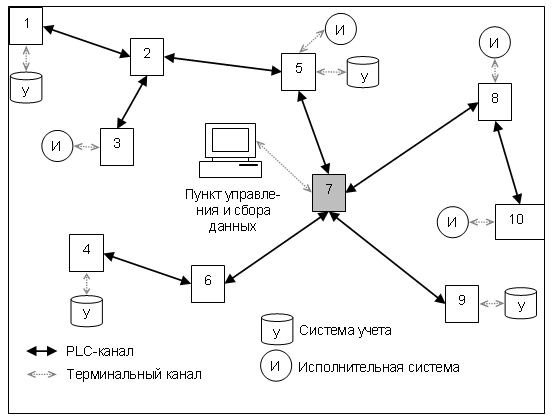

Изделие может передавать/принимать данные в/из терминального интерфейса, передавать/принимать данные в/из канала PLC, а также ретранслировать данные от одного изделия другому. На основе данных приборов легко построить двунаправленную сеть передачи данных типа "разветвленное дерево". На рисунке ниже приведен пример двунаправленной сети "разветвленное дерево".
