Плата центрального процессора CPT

Назначение
Тех. характеристики
Кодировка заказа
Документация и ПО
Дополнительно

Назначение и область применения

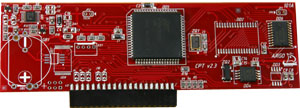

Плата центрального процессора предназначена для интеграции в многофункциональный контроллер МУР 1001.2 TSM. Плата по схемотехнике идентична плате микропроцессорного устройства регистрации МУР 1001.2 RC8 без сопроцессора. Регистратор предназначен для приема, обработки, анализа и хранения информации, характеризующей хронологию изменения параметров различного рода процессов.

Значения параметров периодически считываются контроллером из подключенных к нему датчиков и измерительных приборов, анализируются и записываются в базы данных. Информация из контроллера передается по запросу в устройство, инициирующее передачу данных, или рассылается контроллером в соответствии с заданным алгоритмом.

Описание

Параметры, описывающие состояние контролируемого процесса, с заданной периодичностью считываются регистратором из подключенных к нему датчиков и измерительных приборов и записываются в базы данных. Анализ информации выполняется программой анализа событий (ПАС), реализованной на языке, сходном по синтаксису с языками технологического программирования. ПАС обрабатывается встроенным в программное обеспечение регистратора интерпретатором. В результате работы ПАС формируются сигналы управления для исполнительных механизмов и устройств индикации/оповещения.

Информационный обмен с верхним уровнем системы производится как по инициативе компьютера верхнего уровня, так и по инициативе регистратора. В контроллере предусмотрены программно-технические средства управления различным связным оборудованием, установленным между контроллером и компьютером, а также между контроллером и подключенными к нему приборами и датчиками.

Гибкий механизм описания каналов связи позволяет использовать встроенные в контроллер и внешние устройства связи в сетях достаточно сложной структуры: проводные каналы RS232/RS485, GSM/GPRS, PLC, радио и др. с использованием ретрансляций и различными комбинациями каналов разных типов (например, коммутируемый проводной канал, далее радиосеть и PLC-сеть).

Основные технические характеристики

Рабочий диапазон температур от -40 до +70 гр. С

Относительная влажность при 25 ⁰С до 80 %

Точность хода внутренних часов ± 3 сек/сутки (при включенной автокоррекции ±0.5 сек/сутки)

Максимальное количество хранимых в регистраторе баз данных 8

Типы баз данных периодическая, периодическая по изменениям, оперативный журнал, база аварийных событий, база архивов

Периодичность формирования записей от 1 раза в секунду до 1 раза в год или по заданному расписанию (до 120 точек за час, сутки, месяц или год)

Типы устройств, подключаемых к контроллеру Перечень поддерживаемых приборов можно посмотреть здесь

Максимальное количество подключаемых внешних устройств 255

Количество каналов последовательного интерфейса Типовое исполнение - 5

Время сохранения данных при отключении внешнего питания 2 года

Срок хранения параметров настройки в EEPROM не менее 10 лет

Тип интерфейса канала А RS-232

Тип интерфейса канала В RS232TTL - UART с уровнями TTL

Типы интерфейсов связи с внутренними блоками SPI, I2C, UART

Поддерживаемые протоколы связи с устройствами верхнего уровня АСКУЭ ASCII, Bin (тип протокола устанавливается при настройке контроллера)

Формат передаваемых по каналам связи данных

8N1 (8 бит данных, без контроля четности, 1 стоповый бит)

8E1 (8 бит данных, контроль на четность, 1 стоповый бит)

8O1 (8 бит данных, контроль на нечетность, 1 стоповый бит)

Формат обмена данными определяется при настройке контроллера

Скорость обмена данными Канал A – 50..115200 Бод;

Канал B – 50..38400 Бод;

Каналы для связи с датчиками – 50..38400 Бод

Режим работы Непрерывный

Габаритные размеры 145 x 50 x 20 мм

Средний срок службы 10 лет

Обозначение аппаратной реализации

CPT H1-H2-H3-H4, где:

СРТ – общее обозначение устройства;

H1..H4– идентификаторы аппаратной реализации устройства.

Обозначение версии программного обеспечения имеет вид:

v.19.XXX, где

19 – базовый номер версии программного обеспечения регистраторов МУР1001.2RC8;

XXX – трехзначное буквенно-цифровое обозначение идентификатора номера версии.

Кроме обозначений аппаратной реализации и версии программного обеспечения при заказе оговаривается список устройств, работа с которыми поддерживается регистратором.

Варианты аппаратной реализации устройства

N	Компонент	Типовое значение	Варианты Поставки	Обозначение
H1	Объем ОЗУ (RAM)	128 Кб	128, 256, 512, 1024 Кб	RXXXX, где XXXX-объем ОЗУ в Кб
H2	Объем внешней EEPROM	16 Кб	Отсутствует, 8, 16, 32, 64 Кб	EXX, где XX- объем внешней EEPROM в Кб
H3	Объем Flash	2 Мб	Отсутствует, 1, 2, 4, 8, 16, 32, 64 Мб	FXX, где XX- объем Flash в Мб
H4	Температурный диапазон	TS	от минус 25 до плюс 55	TS
H4	Температурный диапазон	TS	от минус 40 до плюс 70	TE

Плата центрального процессора, идентична по схемотехники с регистратором МУР 1001.2 RC8 без сопроцессора. Вследствие этого, всё ПО (включая конфигуратор и «АРГО: Энергоресурсы ») работает аналогичным образом как с регистратором МУР 1001.2 RC8, так и с платой центрального процессора CPT　контроллера МУР 1001.2 TSM.

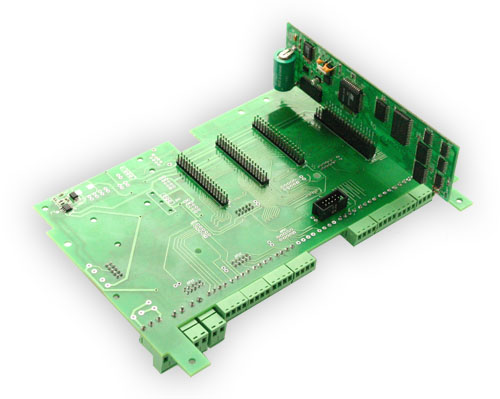

Плата центрального процессора устанавливается на базовую плату контроллера МУР 1001.2 TSM в разъем интерфейса iЦП.
