Описание адаптера МУР 1001.9 EU 100

Ethernet адаптер МУР 1001.9 EU 100 представляет собой функционально и конструктивно законченное устройство для подключения к сетям Ethernet стандартов 10Base-T или 100Base-TX устройств имеющих интерфейс RS 232 или RS 485 и легко встраивается в уже построенные системы без необходимости доработки программного обеспечения.

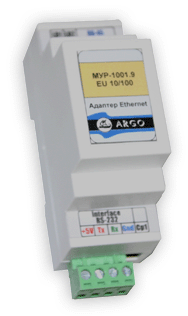

Адаптер выполнен в корпусе из ударопрочного полистирола c креплением на DIN-рейку. В верхней части адаптера расположен разъем для подключения сети EtherNet; в нижней - клеммы для подключения последовательного интерфейса и источника питания.

Ключевые возможности Ethernet адаптера МУР:

преобразование последовательный порт - Ethernet/Fast Ethernet;
встроенный WWW-сервер;
электронная почта (только передача);
использование стека протоколов TCP/IP и WWW-технологий;
автоматический выбор протоколов 10/100BASE-T;
простая настройка с применением WWW-интерфейса;
простая адаптация страниц и конфигурация экранных форм;
интерактивные HTML-страницы посредством использования Java-апплетов;
парольная защита;
модернизация встроенного ПО через сеть;
низкий уровень излучения;
высокая производительность (12 MIPS при тактовой частоте процессора 48 МГц, скорость обмена данными 10/100 Мбит/с).

Коммуникационные возможности применения Ethernet не ограничены использованием только данного устройства. Также об организации Ethernet канала вы можете узнать в описании адаптера ADV-2 и контроллера МУР 1001.2 TSM.

Основные технические характеристики

Диапазон рабочих температур -25 °С..+55 °С для обычного исполнения

-40 °С..+75 °С для изделий с расширенным температурным диапазоном

относительная влажность при температуре 25 °С до 80 %

Класс устойчивости к механическим воздействиям L3 по ГОСТ 12997**

Класс устойчивости к воздействию окружающей среды С1 для обычного исполнения; С2 для устройств с расширенным температурным диапазоном.

Группа по давлению Р1 по ГОСТ 12997

Степень защиты IP20 поГОСТ 14254**

Напряжение питания 5 В

Потребляемый ток не более 0.5А

Режим работы непрерывный

Средний срок службы 10 лет

Габаритные размеры (Г х В х Ш), мм 115 х 65 х 35 для корпуса под DIN-рейку

Характеристики последовательного интерфейса (UART)

Тип интерфейса RS-485

RS-232

CAN

Скорость обмена по UART 300...921600 Бод

Поддерживаемый формат 7, 8 бит

Четность Odd, Even, None

Характеристики сетевого интерфейса

Поддерживаемые типы сети Ethernet 10Base-T или 100Base-TX (Автоматический выбор)

Разъем Ethernet-интерфейса RJ-45

Поддерживаемые протоколы TCP/IP, UDP/IP, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, BOOTP, HTTP и AutoIP

Безопасность Защита паролем

Аппаратная реализация

Ethernet адаптер МУР 1001.9 EU 100 -H1, где:

МУР1001.9 EU100 - общее обозначение изделия;
H1 – идентификатор аппаратной реализации изделия.

Иденти-фикатор	Описание идентификатора	Вариант идентификатора	Значение идентификатора
H1	Тип терминального интерфейса	485	RS485
		232	RS232
		CAN	CAN

Пример обозначения:
МУР1001.9 EU 100 485

a:2:{s:4:"TEXT";s:452:"

Инструкция по эксплуатации	pdf 300 К	скачать >>>
Паспорт	pdf 25K	скачать >>>
