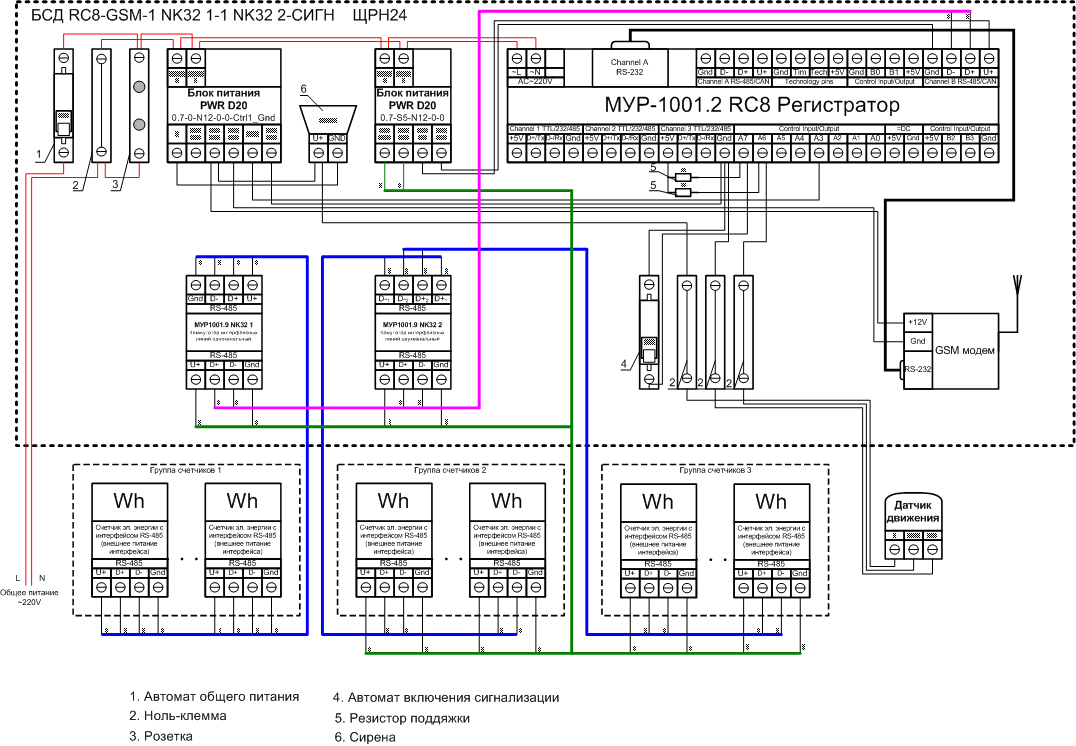

Блок сбора данных БСД (RC8-GSM-1 NK32 1-1 NK32 2-СИГН) является функционально законченным устройством. Предназначен для решения задач АСКУЭ и организации охраны объекта, в котором смонтирован данный БСД. Данная конфигурация БСД применяется для обслуживания групп компактно установленных счетчиков с интерфейсом RS485. Шлейфы интерфейсных цепей RS485 к отдельным группам приборов рекомендуется выполнять кабелем UTP с экраном.
Применение коммутаторов МУР 1001.9 NK32 обеспечивает повышенную защищенность от перенапряжений в канале, чем обеспечивается повышенная надежность системы с удаленными группами приборов. Также применение коммутаторов снимает ограничение по нагрузочной способности интерфейса RS485. В данном варианте реализации коммутатор NK32 1 сегментирует "Группу счетчиков 1" как по линиям интерфейса, так и по линиям питания. Коммутатор NK32 2 сегментирует "Группу счетчиков 2" и "Группу счетчиков 3" только по линиям интерфейса.
Связь с ПО верхнего уровня может осуществляться по инициативе как верхнего уровня (например нештатный опрос БД регистратора), так и по инициативе регистратора (например в режиме GPRS или обработки нештатной ситуации и рассылки SMS сообщений). Реализована система охраны.
Все внутренние коммутации, предварительные настройки и тестирование оборудования включены в стоимость изделия. Типовая поставка может быть модифицирована по пожеланию Заказчика.
Основные технические характеристики
Диапазон рабочих температур
-25 °С..+55°С для обычного исполнения
-40°С..+70°С для изделий с расширенным температурным диапазоном
Относительная влажность при 25°С
до 80 %
Напряжение питания
~220В ± 15%
Класс устойчивости к механическим воздействиям
L3 по ГОСТ 12997
Группа по давлению
Р1 по ГОСТ 12997
Степень защиты
IP31 по ГОСТ 14256-96
Класс устойчивости к воздействию окружающей среды
С1 для обычного исполнения;
С2 для устройств с расширенным температурным диапазоном.
Режим работы
непрерывный
Средний срок службы
10 лет
Габаритные размеры ВхШхГ, мм
395х310х120
Вес брутто, кг.
5
Потребляемая мощность
Не более 18Вт
Нагрузочная способность интерфейса RS485
64 одновременно подключенных внешних устройства
Максимальный ток линии питания интерфейсов внешних устройств, А
0,5
Тип применяемого датчика движения
SPR-600
Тип применяемой сирены
ООПЗ-12
Обозначение спецификации заказа выглядит следующим образом
