Модуль АЦП ADC-2

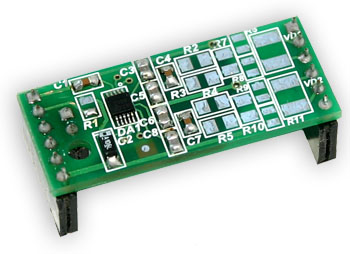

Назначение и область применения Мезонинный модуль ADC-2 предназначен для аналого-цифрового преобразования аналоговых сигналов от измерителей физических величин, имеющих токовый выходной сигнал (-20 ..+ 20 мА). В модуле реализовано два канала ввода аналогового сигнала. Сопроцессор MPT управляет модулем по интерфейсу I2C. Реализована возможность организации до восьми каналов аналогового ввода. При подключении измерителей физических величин необходимо соблюдать полярность. Для работы с модулем (модулями) ADC или модулем (модулями) другого типа, сопроцессор MPT должен быть соответствующим образом сконфигурирован. Основное применение модулей - в составе многофункционального контроллера МУР 1001.2 TSM для решения задач АСУ ТП и диспетчеризации.

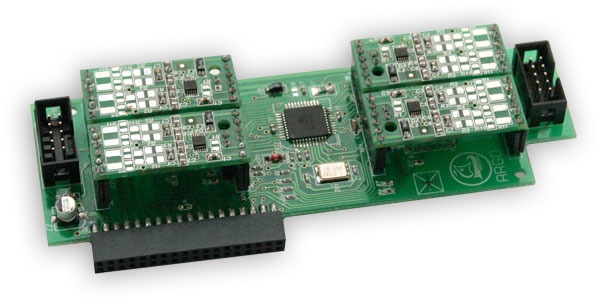

Имеется возможность установки до четырех модулей ADC в многофункциональную плату сопроцессора MPT по интерфейсу iММ. Все разъемы имеют ключи и необходимо производить коммутацию в строгом соответствии с прилагаемыми инструкциями.

Основные технические характеристики
Разрядность преобразователя	16 бит
Напряжение питания	5 В
Диапазон входных сигналов, мА	-20.48..+20.47
Дискретность преобразователя	625 нА/разряд
Минимальное время преобразования по одному каналу	62,5 мс
Рекомендуемое значение времени преобразования по одному каналу	125 мс
Рабочий диапазон температур	-30°С до + 60°С

Период обновления данных сопроцессора указан в таблице:

Обозначение аппаратной реализации

ADC-2

Варианты кодировки заказа для данного устройства отсутствуют.
