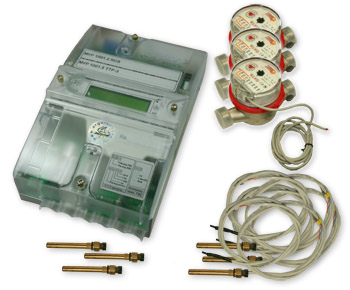

ТЕРМИНАЛ-ТЕПЛОСЧЕТЧИК/РАСПРЕДЕЛИТЕЛЬ МУР 1001.5 SmartOn TTР ГР

Назначение
Тех. характеристики
Документация и ПО
Дополнительно

SMARTON TTР ГР предназначены для считывания выходных сигналов измерительных преобразователей параметров теплоносителя и вычислений количества теплоты (тепловой энергии) на базе считанных данных. Устройство построено на передовой платформе SmartOn.

SMARTON TTР ГР могут применяться в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя (расхода, объема, температуры, давления), количества теплоты (тепловой энергии) и теплоносителя в системах водоснабжения, а также для индикации количества других измеряемых сред: газа, горячего водоснабжения, холодного водоснабжения в отдельных модификациях. В SMARTON TTР ГР предусмотрена возможность разграничения кондиционной и некондиционной горячей воды в соответствии с СанПиН2.1.4.2496—09.

SMARTON TTР ГР обеспечивает измерения тепловой энергии по количеству тепловых вводов до трех в зависимости от модификации (ТВ1 и ТВ3), представленным закрытыми водяными системами теплопотребления.

SMARTON TTР ГР могут быть подключены к блоку регистратора с интерфейсными модулями. При этом становятся доступны: последовательный интерфейс RS232, RS485, Ethernet, WiFi GSM-модем (указывается в спецификации заказа) для связи с внешними устройствами.

Существует режим передачи текстовых сообщений на ПК (режим автодозвона) через модем при возникновении одной или нескольких диагностируемых ситуаций (далее — «ДС») или события сигнализации.

Подключаемые датчики
Водосчетчики (далее — «ВС»). Применяются ВС только с импульсным выходом. Выходная цепь ВС может быть: пассивной (геркон или открытый коллектор), или активной (ТТЛ, КМОП и т. п.). Частота импульсов пассивной цепи ВС — не более 0,1 Гц. Цифровые термометры (далее — «ЦТ»). Применяются калиброванные ЦТ, имеющие погрешность измерения разности температур не выше 0,15 ⁰С.
Измеряемые величины
Обозначение	Наименование	Диапазон и ед.изм.	Показания
G1...G3	Объемный расход теплоносителя	0 — 10 м³/ч	Текущие
t1...t3	Температура теплоносителя	5 — 90 °С
dt	Разность температур t1 — t2	5 — 85 °С

Здесь и далее цифра в условном обозначении величины соответствует трубопроводам: 1 подающему, 2 — обратному, 3 — ГВС, ХВС.

Метрологические характеристики
Пределы относительной погрешности показаний значений времени	± 0,05 %
Предел допускаемой абсолютной погрешности при измерении температуры	±(0,3+0,005*t) °C
Класс точности по ГОСТ Р 51649-2014	B (класс 2)
Единица измерения тепловой энергии	Гкал
Наибольшее значение количества тепловой энергии	3999 Гкал

Эксплуатационные характеристики
Температура окружающего воздуха	+5...+50 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность окружающего воздуха	до 95%
Напряженность внешнего переменного магнитного поля частотой 50 Гц	не более 400 А/м
Вибрации частотой (10-55) Гц и амплитудой смещения	до 0,35 мм
Степень защиты: - тепловычислитель - первичные преобразователи	IP20 IP54
Межповерочный интервал	4 года
Наибольшее показание объема	99999 м³
Габаритные размеры	135×220×75 мм
Масса (не более): - тепловычислитель - первичные преобразователь температуры	0,5 кг 0,05 кг
Средний срок службы	12 лет
Установленная безотказная наработка	50000 ч
Тип дисплея	ЖКИ, 2 строки, 16 знаков

Характеристики встроенного интерфейса RS232 / RS485
Интерфейс связи	Оптопорт, UART, RS485
Скорость обмена	300 – 19200 бод
Количество бит данных	8
Количество стоповых бит	1
Контроль четности	None, Odd, Even
Управление потоком	нет
Поддерживаемые протоколы	Modbus, DLMS/COSEM

Электропитание

Электропитание SmartOn TTР ГР осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6 В и емкостью 2,4 А·ч (базовая модель ) или 7 А·ч (др. модели), или от источника 5 — 12 вольт постоянного тока (по заказу).

Расчетный ресурс батареи, при соблюдении нижеуказанных условий составляет не менее 5 лет для базовой модели и не менее 12 лет для других моделей.

ВНИМАНИЕ! Ресурс батареи установлен для условий:

температура окружающего воздуха 0 — 25 °С,
средняя частота импульсов от ВС до 30 Гц,
период измерений температуры и давления 600 с,
включена защита от доступа,
время работы с внешними устройствами: до 5 часов в месяц.

Если реальные условия эксплуатации отличаются от условий, указанных выше, то расчетный ресурс работы батареи уменьшается.

При снижении напряжения питания до 3,1 В на ЖКИ-экране отображается признак разряда батареи.

Нормальное функционирование SmartOn TTР ГР обеспечивается до 2-х недель после активизации признака разряда батареи. Архивные данные сохраняются и при полном разряде батареи. Электропитание выходных цепей датчиков ВС (пассивного типа) и ЦТ осуществляется от SmartOn TTР ГР.

Руководство по эксплуатации	2,8Мб	скачать
Руководство оператора программы "Конфигуратор ТТР"	1,5Мб	скачать
СТАНДАРТ ОРГАНИЗАЦИИ "ОБИС-кода для обмена данными со счетчиками тепла"	0,3Мб	скачать
Конфигуратор ТТР	0,5Мб	скачать

Конкурентные преимущества теплосчетчиков на платформе SmartOn^® (вариант горизонтальной разводки системы теплоснабжения)

Низкая стоимость оборудования, обусловленная новейшими схемотехническими решениями. Дополнительное снижение стоимости достигается при подключении трех каналов измерения (квартир).
Возможность подключения счетчиков (до 6 шт.) ГВС, ХВС и газа.
Возможность раздельного учета кондиционной (больше 40гр. С) и некондиционной воды по ГВС;
Интеграция со смежными системами (биллинг, 1С, SCADA, WEB cервисы).
Возможность управления комнатными терморегуляторами, в том числе по радиоканалу (сервопривод/термостат).
On-line визуализация собранных данных и иной информации через web-интерфейс.
Гибкость применяемой платформы SmartOn^® — за счет дополнительного крейта, возможно наращивать функционал продукта (охрана, почта, защита от протечек и др.).
Расширенная система диагностики, позволяющая контролировать как саму АСУНО, так и смежные системы.
Увеличение надежности системы за счет:

a) сегментирования сети;

b) применения различных каналов доставки данных при сохранении управляющей логики.

Кроме того:

применение современных схемотехнических решений и использование в компании СМК, сертифицированной по ISO 9000, позволило увеличить гарантийный срок прибора до 5 лет;
гибкая ценовая политика компании и слабая зависимость от курса валюты.
