МУР 1001.9 PLC

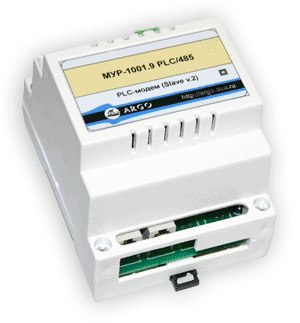

Назначение и область применения PLC-модема PLC-модем МУР 1001.9 PLC представляет собой функционально и конструктивно законченное устройство для приема/передачи данных по сети 0,4кВ. Модем предназначен для построения многоиерархических информационно-измерительных систем, коммерческих систем сбора данных, телеизмерения, телеуправления, и т.д. Работая в «прозрачном» ре-жиме, модем легко встраивается в уже построенные системы без необходимости доработки программного обеспечения. Дальность связи зависит от состояния сети 0,4 кВ, текущей нагрузки, наличия помех и т.д., и может варьироваться от нескольких сот метров до нескольких километров. Дальность связи можно увеличить благодаря возможности работы модема в режиме «Ретранслятор». Модем устанавливается в защитном шкафу на DIN-рейку вместе с другим оборудованием АСКУЭ. Рекомендуется закрепить DIN-рейку на заднюю стенку шкафа в горизонтальном положении. Допускается вертикальное крепление DIN-рейки, а также размещение DIN-рейки на боковых, верхней и нижней стенках шкафа. Металлический шкаф должен быть заземлен.

Принципы работы PLC Модем может функционировать в одном из четырех режимов: «Прозрачный», «Пакетный», «Стробирование», «Ретранслятор». Режим «Прозрачный» целесообразно использовать для обмена данными от сторонних производителей оборудования. Конец пакета определяется по межбайтному интервалу [100ms], пакет не более 58 байт. Режим «Пакетный» служит для построения информационных сетей передачи данных: точка-точка, точка - много точек, точка - много точек с базовой станцией и их комбинации. Режим «Стробирование» позволяет по внутреннему RTC фиксировать данные по активному суммарному тарифу. Зафиксированные данные хранятся в течение суток, далее перетираются новыми значениями. Приведенный механизм позволяет производить корректный суточный баланс по объекту. Режим «Ретранслятор» может быть прописан в любой модем. При этом модем безусловно «повторяет» принятый пакет. Рекомендуется применять не более 2-3 колен ретрансляции. PLC-модем динамически отслеживает состояние линии связи и адаптивно корректирует собственную чуствительность и мощность. Это позволяет применять его на как на сильно зашумленных линиях (например, на линиях с мощными электродвигателями - насосные станции), так и на линиях с обычной нагрузкой – жилые поселки.

Варианты исполнения МУР 1001.9 PLC

Обозначение аппаратной реализации модема представляет собой запись вида: МУР 1001.9 PLC -H1-H2-H3-H4-H5-H6-H7-Н8-H9-H10

Скачать описание (zip, ~4,7Mb)
