Технологические платформы TLT

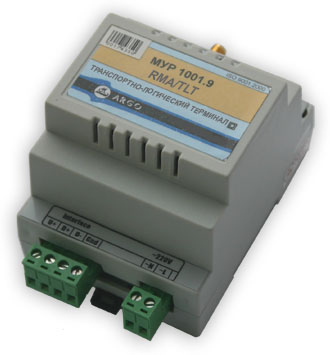

Назначение и область применения транспортно-логического терминала Терминал предназначен для решения задач АСУ ТП, в которых предусматривается: сбор данных от различных датчиков и приборов- источников информации; формирование сигналов управления исполнительным механизмам и устройствам индикации/оповещения; информационный обмен с верхним уровнем системы (в режиме поллинга- периодиче-ского опроса компьютером или по инициативе терминала); управление информационными потоками; репликация данных по различным физическим каналам; программно-технические решения, реализованные в терминале, позволяют использовать устройство для решения широкого круга задач АСУ ТП, как элемент простых одноуровневых систем, регуляторов и устройств автоматики различного назначения, так и сложных многоуровневых систем с распределенной структурой. Имеются типовые реализации терминала: в составе АСКУЭ; в составе системы «Умный дом»; для решения задач по диспетчеризации. Терминал входит в состав ПТК "АРГО:Энергоресурсы" и работает с регистраторами типа МУР 1001.2 RC8, контроллерами типа МУР 1001.2 TSM, со счетчиками электроэнергии, тепловычислителями, счетчиками газа, воды, адаптерами дискретных и аналоговых сигналов и другими приборами учета с последовательными интерфейсами по каналам связи различных типов.
Функциональные возможности терминала Функциональные возможности определяются прошивкой процессора на базовой (или материнской) плате и набором входящих в состав терминала модулей. Конструктивно модули представляют собой платы определенного форм-фактора, которые устанавливаются в соответствующие гнезда. Состав модулей определяется при заказе терминала с учетом класса решаемых задач и типов используемых каналов связи. Модули можно разделить по конструктивному исполнению (интерфейсному разъему) и по функциональному назначению. По интерфейсному разъему модули выпускаются исполнений i10, i20. По функциональному назначению модули можно разделить на следующие группы: каналообразующие блоки: радиомодемы, PLC модемы, GSM/GPRS модемы; интерфейсные модули: RS485, RS232, СL, Bluetooth, USB; модули специального назначения.

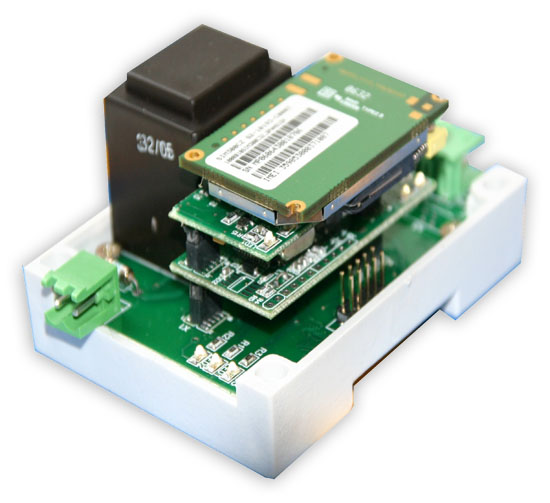

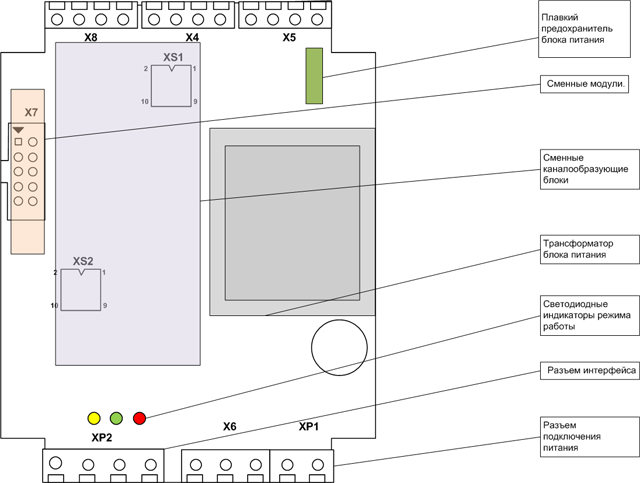

Конструктивные особенности Конструкция терминала выполнена по модульной технологии. Такая конструкция имеет следующие потребительские преимущества: возможность обеспечения требуемой функциональности терминала минимальными для решения конкретной задачи средствами; простота ремонта и обслуживания терминала; низкие затраты по обслуживанию аппаратуры за счет невысоких требований к обслуживающему персоналу. На рисунках ниже приведено схематичное расположение блоков и модулей на базовой плате. При поставках оборудования для решения типовых задач, состав оборудования терминала выбирается в соответствии с типовыми спецификациями.
