Назначение и область применения

Многофункциональная плата сопроцессора предназначена для расширения базовых возможностей многофункционального контроллера МУР 1001.2 TSM. В зависимости от установленных на плату мезонинных модулей и варианта программной прошивки, сопроцессор может нести дополнительную (по отношению к центральному процессору) нагрузку.

Возможны самые разнообразные варианты применения сопроцессора, например, как компонент пожарно-охранной системы, системы управления освещением, управления теплопотреблением и другие задачи класса АСУ ТП.

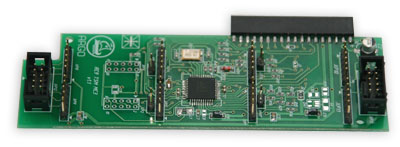

Многофункциональная плата сопроцессора

Основные технические характеристики
Интерфейс связи с платой ЦП	SPI
Скорость обмена с платой ЦП	115 кБит
Система команд	открытая архитектура
Количество каналов UART	4
Режим работы	Непрерывный
Габаритные размеры	145 x 50 x 20 мм
Средний срок службы	10 лет

Обозначение аппаратно-программной реализации

MPT H1, где:

- MPT – общее обозначение изделия;
- H1 – идентификатор аппаратной реализации изделия
- H2 – идентификатор программной реализации изделия

Идентификатор

Описание идентификатора

Вариант идентификатора

Значение идентификатора

H1
Количество устанавливаемых мезонинных модулей
2
Исполнение на два мезонинных модуля

4
Исполнение на четыре мезонинных модуля

H2

Назначение

IO
Ввод/вывод дискретных сигналов

ACP
Аналого-цифровой преобразователь

TM

Измерение температуры

LC
Управление освещением

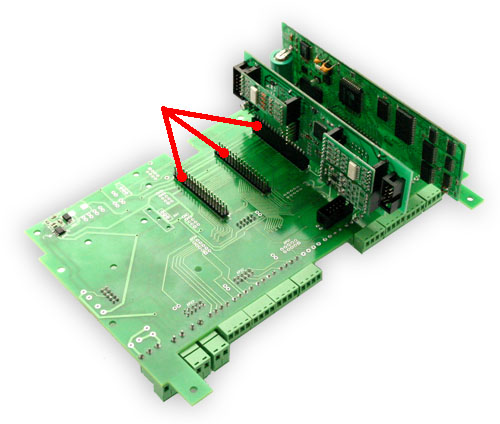

Базовая (материнская) плата многофункционального контроллера МУР 1001.2 TSM позволяет установку до 3-х плат многофункционального сопроцессора в разъемы интерфейса iСП. При этом допускается, что каждая из плат имеет самостоятельное назначение (индивидуальную программную прошивку).
