Адаптер интерфейсный МУР 1001.9 ADV1

  • Назначение
  • Тех. характеристики
  • Кодировка заказа
  • Документация и ПО

Назначение и область применения ADV1

Адаптеры серии ADV1 представляют собой преобразователи интерфейсов RS-232 и одним из следующих: USB, RS-485, CAN, RS-232, Bluetooth, токовая петля, предназначенные для осуществления связи между устройствами такими, как персональный компьютер, карманный компьютер, разнообразные приборы учета энергоресурсов с цифровым интерфейсом, устройства сбора и регистрации данных. Набор плат адаптеров и, соответственно, типы интерфейсов постоянно расширяются.


Основные технические характеристики

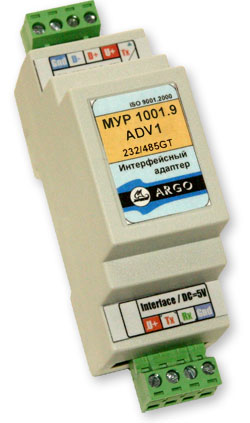

Адаптер представляет собой функционально и конструктивно законченное устройство, выполненное в ударопрочном корпусе для крепления на DIN –рейку.

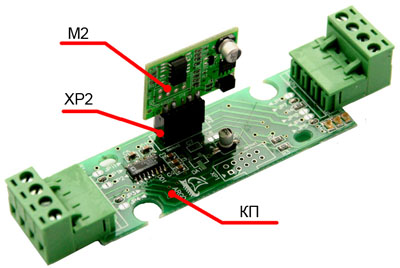

В корпусе адаптера размещена кросс-плата КП с одним интерфейсным разъемом XP2 , на который устанавливается интерфейсный модуль М2. Тип интерфейсного модуля M2 определяет тип адаптера ADV 1.

адаптер ADV-1

Функциональные характеристики адаптера определяются характеристиками интегрированных в адаптер интерфейсных модулей.

 Общие технические характеристики

Режим работы

непрерывный

Напряжение электропитания , В

пост. 5±0,5

Габаритные размер (ШхВхГ), мм

35×95×60

Подключение внешних цепей

разъемы с клеммными соединителями

Степень защиты

IP20

Способ крепления

на монт. планку (DIN-рейку) 35мм

Устойчивость к внешним воздействиям

по ГОСТ Р 52931

L3, P1, C1 или C2 (в зав. от исполн.)

Масса (не более), г

100

Относительная влажность окр. воздуха, %

не более 80 при 25°С

Коэффициент готовности

0,95

Время восстановления ,час*

1

Средний срок службы, лет

10

* При замене из ЗИП


Технические характеристики интерфейса связи RS232

Скорость передачи данных , бод

от 300 до 115200

Расстояние передачи

До 15 м

Максимальный потребляемый ток, мА

10

Рабочий диапазон температур окр. воздуха, ºС

от минус 20 до плюс 45


Технические характеристики интерфейса связи RS485

Скорость передачи данных , бод

от 300 до 115200

Расстояние передачи, м

1200

Максимальный потребляемый ток, мА

250

Напряжение электропитания цепей изолированного интерфейса связи, В

пост. 5±0,5

Выходное напряжение и максимальный выходной ток встроенного источника электропитания изолированного интерфейса связи, В, мА

5±0,5 , 100

Рабочий диапазон температур окр. воздуха, ºС

от минус 35 до плюс 45


Технические характеристики интерфейса связи «Токовая петля»

Стандарт

ИРПС 20 мА

Скорость передачи данных , бод

19200

Расстояние передачи, м

1800

Максимальное количество последовательно

подключаемых устройств

4

Максимальный потребляемый ток, мА

55

Рабочий диапазон температур окр. воздуха, ºС

от минус 40 до плюс 45


Технические характеристики интерфейса связи «Bluetooth»

Стандарт

Bluetooth 2.0 EDR, Class 2

Скорость передачи данных , бод

460800

Расстояние передачи, м

До 10

Максимальный потребляемый ток, мА

100

Рабочий диапазон температур окр. воздуха, ºС

от минус 40 до плюс 60


Технические характеристики интерфейса связи USB

Стандарт

USB 1.1 / USB2.0

Скорость передачи, Мбод

10

Расстояние передачи, м

20

Максимальный потребляемый ток, мА

250

Рабочий диапазон температур окр. воздуха, ºС

от минус 40 до плюс 45

В качестве М2 в адаптерах серии ADV-1 используются следущие интерфейсные модули:

AD-485/CAN G, GT, GTI AD-USB

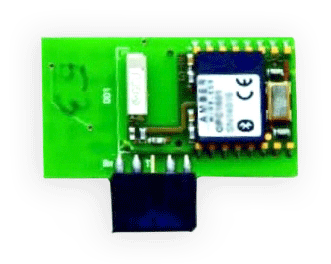

AD-CL AD-Bt

Обозначение аппаратной реализации

МУР 1001.9 ADV1 H1, где

МУР 1001.9 ADV1 – тип адаптера

H1 – идентификатор исполнения адаптера

Идентификатор

Варианты идентификатора

Описание идентификатора

Н1

232

Тип интерфейса

связи 2

RS232

485

RS485 неизолированный. Электропитание цепей интерфейса связи — от источника питания адаптера.

485G

RS485 изолированный. Электропитание цепей интерфейса связи — от внешнего источника.

485GT

RS485 изолированный. Электропитание цепей интерфейса связи — от

встроенного изол. источника.

СAN

СAN

BT

Bluetooth

CL

Токовая петля

Пример обозначения адаптера: МУР 1001.9 ADV1 485GT .

Данный адаптер преобразует сигналы интерфейса RS-232 в сигналы изолированного интерфейса RS-485 и имеет встроенный источник электропитания цепей интерфейса связи RS485

Руководствопо эксплуатации адаптера МУР 1001.9 ADV1pdf 1Mскачать >>>
