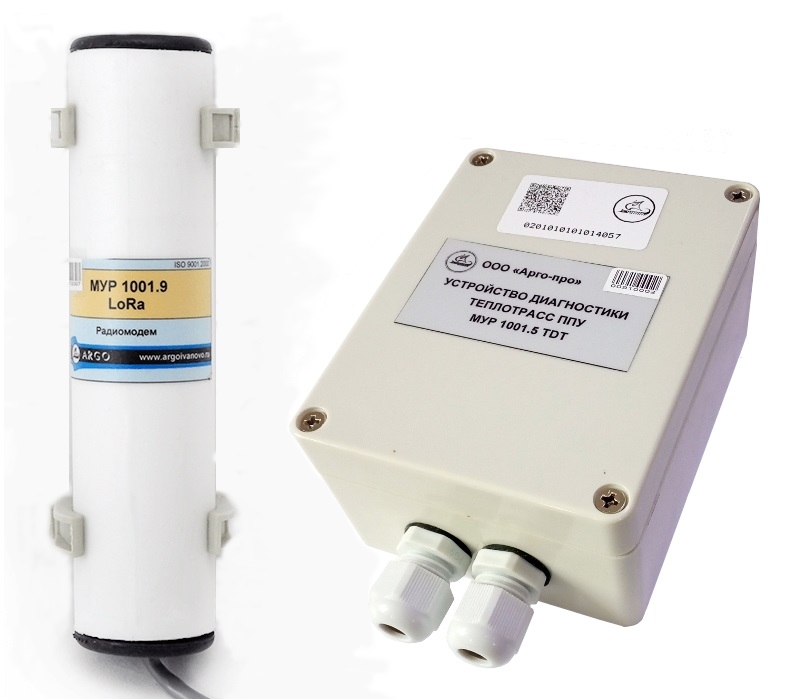

Устройство диагностики теплотрасс ППУ МУР 1001.5 TDT – LW – LT

  • Назначение
  • Тех. характеристики
  • Кодировка заказа
  • Документация и ПО

Устройства диагностики теплотрасс ППУ МУР 1001.5 TDT  (устройства диагностики) предназначены для измерения электрического сопротивления тепловой пенополиуретановой изоляции стальных трубопроводов (ППУ изоляция), выполненной в соответствии  с ГОСТ 30732-2006.

Устройство диагностики измеряет электрическое сопротивление ППУ изоляции на участке трубопровода, протяженностью до 300 м.

Устройства диагностики  используются в качестве нижнего звена систем оперативного диспетчерского контроля состояния теплотрасс.

В основу работы такой системы контроля положено свойство ППУ изоляции увеличивать электрическую проводимость (уменьшать электрическое сопротивление) под воздействием влаги.

В сухом состоянии ППУ изоляция участка трубопровода имеет сопротивление в несколько мегаом. При попадании в теплоизоляцию влаги, например при прорыве трубопровода, ее электрическое сопротивление существенно снижается.

Устройства диагностики  с установленной периодичностью передают на сервер информационной сети LoRa данные об электрическом сопротивлении ППУ изоляции.
Входы АЦП для измерения сопротивлений до 2(4)
Диапазон измеряемых сопротивлений 1кОм – 1 мОм
Диапазон рабочих температур, °С -40…+75
Класс устройства LoRaWAN™
Сообщения без квитирования		 A
Количество каналов LoRaWAN™ 4
Частотный план RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865, произвольный (на основе EU868)
Способ активации в сети LoRaWAN™ ABP или OTAA
Период выхода на связь настраивается
Тип антенны LoRaWAN™ внутренняя/внешняя
Чувствительность -138 дБм
Дальность радиосвязи в плотной городской застройке до 5 км
Мощность передатчика по умолчанию 25 мВт (настраивается)
Максимальная мощность передатчика 100 мВт
Ёмкость встроенной батареи 2700 мАч
Максимальная мощность передатчика 100 мВт
Размеры корпуса, мм 95 х 50 х 45

Обозначение аппаратной реализации

Полное наименование преобразователя:

МУР 1001.5 TDT – LW –H1– H2,

где H1..H2— идентификаторы исполнения, см. таблицу ниже

Идентификатор

Назначение

Варианты идентификатора

Описание идентификатора

H1

Форм-фактор

LT, LB, DIN20

LT - исполнение в тубе, LB - без корпуса, DIN20 - в корпусе DIN20

H2Исполнение антенны

IA, EA, EA2

IA - внутренняя антенна, EA - внешняя антенна/провод, EA2 - внешняя антенна/разъем

Руководство по эксплуатации pdf 0.5Mскачать >>>
