Назначение и область применения

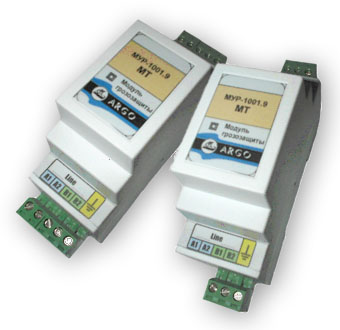

Устройство грозозащиты МУР 1001.9МТ, предназначено для эффективной защиты цепей RS-485 или RS-422 от импульсных перенапряжений различного рода, возникающих при грозовых разрядах или при работе в системах промышленной электроники. Обеспечивает поглощение энергии внешней импульсной перегрузки, ограничивая напряжение на защищаемой линии на уровне около 5В или иного напряжения, указанного в технических характеристиках (зависит от типа исполнения).

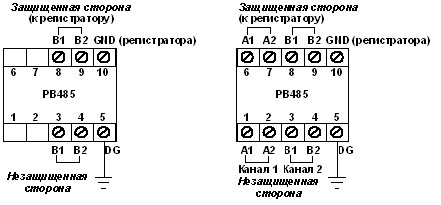

Встроенные газовые разрядники срабатывают как при превышении напряжения на линии, так и при превышении напряжения между линией и землей (клеммой заземления). Модуль устанавливается в разрыв уходящего/приходящего кабеля, клемма заземления соединяется с защитной землей всего комплекса.
При поступлении на вход импульса перенапряжения первым включается суппрессор, как самый быстрый элемент защиты. Схема рассчитана так, чтобы импульс тока через диод не смог разрушить его, прежде чем включится газовый разрядник.
Защитные устройства размещают в корпусах, монтируемых на DIN-рейку, и имеют разъемные клеммы. Это удобно при проектировании, наладке и сервисном обслуживании системы.
|
