Модуль 1-Wire адаптера AD 1W

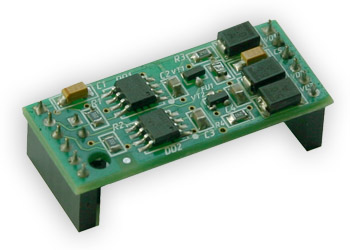

Мезонинный модуль AD 1W предназначен для расширения функциональных возможностей устройств, построенных на базе платформ TSM и TLT, SmartOn, МУР1001.2 RC8M /RCS.. Модуль выполняет функцию аппаратного моста между интерфейсом I2C сопроцессора и интерфейсом 1-Wire (One Wire).

1-Wire -сетевой стандарт для системотехники шины устройств связи, обеспечивающий низкоскоростной интерфейс передачи данных. Для обеспечения связи использует два провода. Первый — заземление, второй — питание и передача данных. К одной шине можно подключать до 32 адресных датчиков разных типов (температуры, давления, освещенности и т.д.). Максимальное удаление 100 м. Однако отсутствие гальванической развязки может создавать дополнительные проблемы при больших удалениях.

Как известно, спектр применения технологий 1-Wire достаточно широк. Наиболее популярно применение их в системах дискретного ввода-вывода, в качестве link-адаптеров, 1-Wire hub, CRT, ЖК индикаторы с 1-wire интерфейсом, различных инструментальных средств. Но на данной странице мы опишем его применение для реализации функций ввода значений температуры от цифровых термометров фирмы «Maxim-Dallas».

Цифровой термометр подключается к модулю при помощи интерфейса 1-Wire цифрового термометра. К одному модулю может быть подключено до двух каналов с интерфейсом 1-Wire. На плату сопроцессора TLT может быть установлено три модуля, т.е. реализовано шесть каналов ввода значений температуры, а на плату сопроцессора TSM (их можно инсталлировать до 3 шт.) может быть установлено четыре модуля значений температуры. Сопроцессор опрашивает цифровые термометры, подключенные к модулю (модулям) с частотой один раз в секунду (1 Гц). Частота опроса не зависит от количества подключённых цифровых термометров. Платформа RCS предусматривает один модуль AD 1W и частота опроса задается априорно.

Рекомендации по применению

При подключении цифровых термометров (далее ЦТ) предпочтительно использовать двухпроводную схему подключения ЦТ к модулю, т.к. это способ подключения обеспечивает лучшую отказоустойчивость и меньшую стоимость;

1. Предпочтительно использовать, если возможно, напряжение питания +5 В, а не + 3,3 В, т.к. более высокое напряжение питания обеспечивает лучшую помехоустойчивость интерфейса связи;

2. Прокладывать линию связи лучше всего витой экранированной парой как можно дальше от источников электромагнитных помех (силовые кабеля, электродвигатели, мощные реле и т.п.);

3. При использовании бюджетных ЦТ типа DS1825 напряжение питания модуля должно быть +3,3 В; 5. Желательно использовать ЦТ типа DS18B20 (DS18B20-PAR), т.к. этот ЦТ обладает наилучшими характеристиками из всех выше перечисленных ЦТ и рекомендован фирмой производителем («Maxim-Dallas») для использования в новых разработках.
