Диспетчеризация котельных

В СНиПII-35-76 и СП 41-104-2000 прописаны требования по "сигнализации о неисправностях и технологических отклонениях в работе оборудования автономной котельной". В минимальной конфигурации это четыре параметра:

1. аварийный сигнал с газоанализатора по углекислому газу (СО);
2. аварийный сигнал с газоанализатора по метану (СН);
3. пропадание электроэнергии;
4. общий сигнал отказа котла.

Для крышных котельных к обязательным параметрам добавляется сигнал пожарной сигнализации, несанкционированного доступа.

В реалиях число контролируемых параметров колеблется в районе 30 – 50. Помимо дискретных сигналов для качественной диагностики оборудования котельных требуется контроль и за аналоговыми параметрами: давление газа на вводе, температуры в различных точках, показания корректора газа, эл. счетчика, теплосчетчика и многих других. Конкретный набор параметров определяется техническим заданием на систему.

Часто для визуализации ситуации на объекте используют SCADA системы. В арсенале решений от Арго имеется аналогичный модуль, названный "Мнемосхема". Стандартом обмена данных в SCADA системах является OPC– сервер. В предлагаемых решениях от Арго возможность работы через OPC– сервер предусмотрена. Это позволяет работать с любой SCADA системой сторонних производителей.

Очень часто визуализация объекта не требуется (по крайней мере на начальных этапах) и можно обойтись либо рассылкой SMS сообщений, либо воспользоваться модулем "Лоскутное одеяло".

Для "разбора полетов" после возникновения внештатных ситуацийи их предупреждения очень полезным может оказаться модуль "Анализатор".

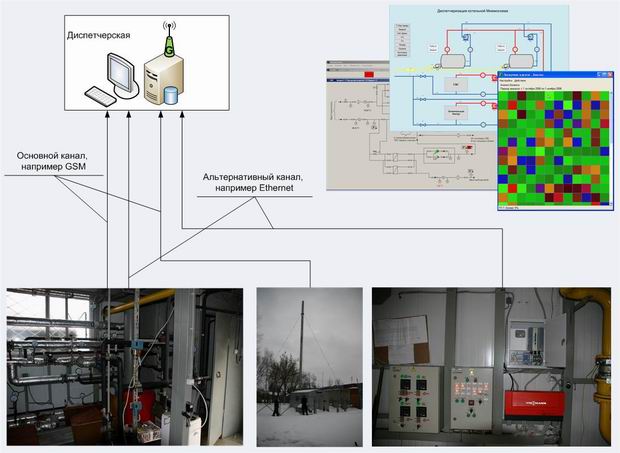

В последнее время очень популярными стали блочные котельные. Их популярность объяснить очень просто – котельная собранная в заводских условиях по отработанным схемам по определению должна быть дешевле, надежнее "уникальных", которые собираются на месте. В такого рода котельных самый распространенный вид связи это GSM/GPRS канал. К on-line каналу его можно отнести с натяжкой. Поэтому мы предлагаем в таких случаях многоуровневые системы с резервными каналами. Диспетчерский пункт при этом рекомендуется выполнить по двухканальной схеме.

Специфические требования по диспетчеризации котельных (например, пункт 3 из списка обязательных параметров автоматически предусматривает наличие UPS) нашли свое отражение в комплектных поставках оборудования по согласованному ТЗ от Арго.

Для заполнения Опросного листа скачайте его форму.
